Zbrojenie słupów żelbetowych to jeden z kluczowych etapów każdej budowy, decydujący o trwałości i bezpieczeństwie całej konstrukcji. Ten kompleksowy poradnik ma na celu wyjaśnienie zasad prawidłowego wykonania zbrojenia, zgodnie z obowiązującymi normami, dostarczając praktycznych wskazówek dla inżynierów, wykonawców i inwestorów.
Kluczowe zasady prawidłowego zbrojenia słupów żelbetowych
- Zbrojenie podłużne (pręty główne) przenosi siły ściskające i rozciągające, a jego minimalna średnica to 8 mm.
- Zbrojenie poprzeczne (strzemiona) stabilizuje pręty podłużne i przejmuje siły ścinające, minimalna średnica to 6 mm.
- Norma PN-EN 1992-1-1 (Eurokod 2) określa minimalny (As ≥ 0,002 Ac) i maksymalny (4-8%) stopień zbrojenia.
- Maksymalny rozstaw strzemion jest limitowany przez trzy warunki: 20x średnica pręta, mniejszy wymiar boku słupa lub 400 mm.
- Otulina zbrojenia (2-3 cm dla XC1) chroni stal przed korozją i ogniem.
- Łączenie prętów na zakład wymaga długości 40-60 krotności średnicy pręta, z unikaniem łączenia wszystkich prętów w jednej płaszczyźnie.
Dlaczego prawidłowe zbrojenie słupa jest fundamentem bezpieczeństwa całej konstrukcji?
Słupy żelbetowe stanowią kręgosłup każdej budowli, przenosząc obciążenia z wyższych kondygnacji i dachu na fundamenty. Ich rola jest nie do przecenienia to one decydują o stabilności całego obiektu, a ich awaria może prowadzić do katastrofalnych skutków. Odpowiednie zaprojektowanie i wykonanie zbrojenia słupa jest zatem absolutnie kluczowe dla zapewnienia bezpieczeństwa użytkowników i trwałości konstrukcji.Współpraca betonu i stali zbrojeniowej, zwana żelbetem, to synergia, która nadaje słupom ich wyjątkowe właściwości. Beton doskonale radzi sobie z przenoszeniem sił ściskania, podczas gdy stal jest mocna w rozciąganiu i zginaniu. Zbrojenie, umieszczone w odpowiednich miejscach przekroju, przejmuje te obciążenia, które dla samego betonu byłyby niszczące. Dzięki temu słup staje się elementem o wysokiej nośności, sztywności i odporności na wszelkie siły działające w konstrukcji. Prawidłowe zbrojenie jest gwarancją, że słup będzie spełniał swoją funkcję przez dziesięciolecia.
Anatomia szkieletu słupa: zbrojenie podłużne i poprzeczne
Podstawowym elementem zbrojenia słupa jest zbrojenie podłużne, czyli pręty główne. Ich głównym zadaniem jest przenoszenie sił ściskających i rozciągających, które działają wzdłuż osi słupa. Odpowiednia liczba i średnica tych prętów zapewnia także niezbędną sztywność elementu. Zgodnie z normami, minimalna średnica prętów podłużnych nie powinna być mniejsza niż 8 mm. W przypadku słupów o przekroju prostokątnym lub kwadratowym, wymagane jest zastosowanie co najmniej czterech prętów, po jednym w każdym narożniku. Podobnie, w słupach okrągłych stosuje się minimum cztery pręty rozmieszczone równomiernie na obwodzie.
Uzupełnieniem zbrojenia podłużnego jest zbrojenie poprzeczne, znane powszechnie jako strzemiona. Te elementy pełnią niezwykle ważną rolę stabilizującą oplatają pręty podłużne, zapobiegając ich wyboczeniu, czyli utracie stabilności pod wpływem dużych obciążeń ściskających. Strzemiona przejmują również część sił ścinających, które działają prostopadle do osi słupa. Minimalna średnica strzemion wynosi zazwyczaj 6 mm, jednak norma precyzuje, że nie może być ona mniejsza niż 25% największej średnicy prętów podłużnych. To zapewnia odpowiednią sztywność i wytrzymałość zbrojenia poprzecznego.

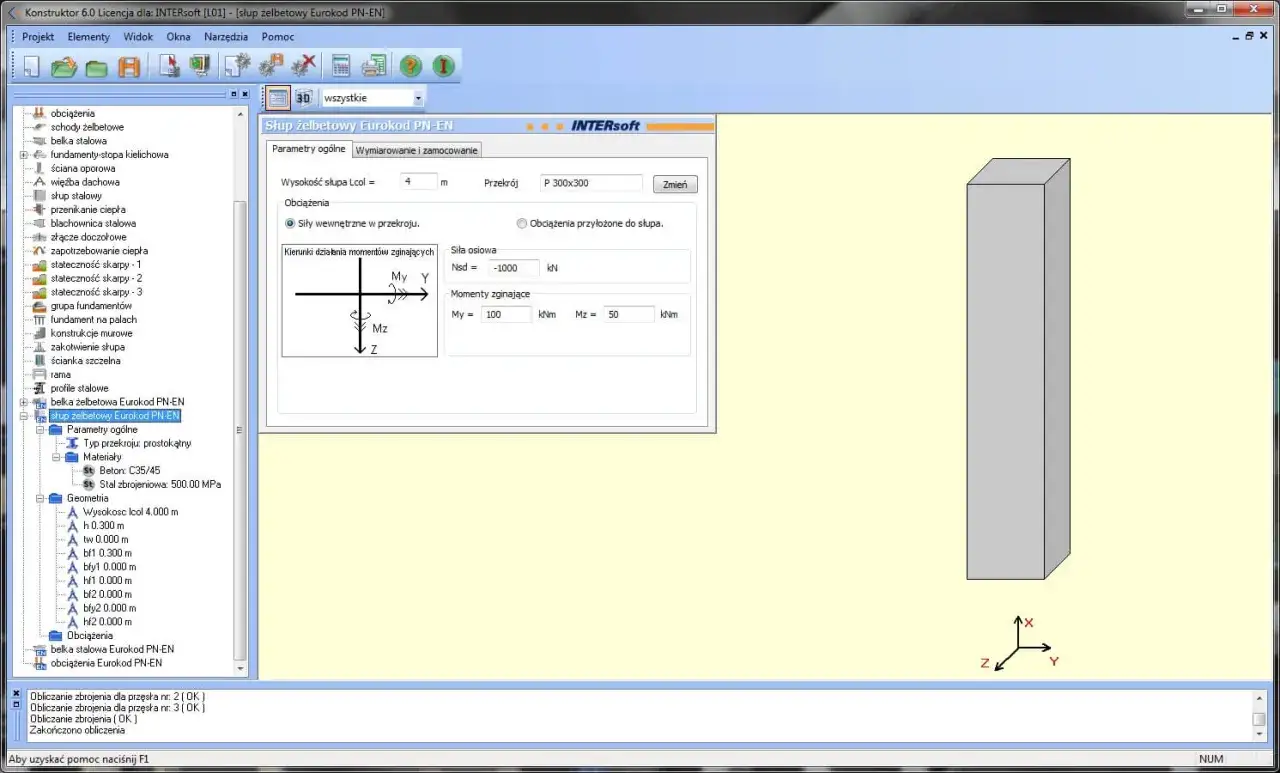

Kluczowe zasady projektowania zbrojenia według normy Eurokod 2 (PN-EN 1992-1-1)
Norma PN-EN 1992-1-1, czyli Eurokod 2, stanowi podstawę projektowania konstrukcji żelbetowych w Polsce. Określa ona precyzyjne wytyczne dotyczące ilości zbrojenia. Minimalny stopień zbrojenia podłużnego, oznaczany jako As, musi spełniać warunek As ≥ 0,002 Ac, gdzie Ac to pole przekroju betonowego słupa. Z kolei maksymalny stopień zbrojenia nie powinien przekraczać 4% pola przekroju słupa. W miejscach, gdzie pręty są łączone na zakład, dopuszcza się chwilowe zwiększenie tego wskaźnika do 8%, aby zapewnić wystarczającą nośność połączenia.
Dobór średnic prętów głównych jest procesem projektowym, uwzględniającym wielkość obciążeń działających na słup. Niemniej jednak, norma jednoznacznie określa, że minimalna średnica tych prętów nie może być mniejsza niż 8 mm, niezależnie od obliczeń. Jest to minimum zapewniające odpowiednią wytrzymałość i możliwość prawidłowego wykonania połączeń.Kwestia liczby prętów w przekroju jest również ściśle określona. Dla słupów o przekroju prostokątnym lub kwadratowym, zawsze wymagane jest zastosowanie co najmniej czterech prętów podłużnych, rozmieszczonych w narożnikach. W przypadku słupów o przekroju kołowym, również stosuje się minimum cztery pręty, równomiernie rozłożone na obwodzie. Zapewnia to równomierne rozłożenie naprężeń i stabilność przekroju.
Diabeł tkwi w szczegółach: wszystko o strzemionach
Wybór odpowiedniej średnicy strzemion jest ściśle powiązany ze średnicą prętów głównych. Jak już wspomniano, minimalna średnica strzemion to 6 mm, jednak norma wymaga, aby nie była ona mniejsza niż 25% największej średnicy prętów podłużnych. Na przykład, jeśli używamy prętów głównych o średnicy 16 mm, minimalna średnica strzemion musi wynosić co najmniej 4 mm, ale ponieważ norma podaje minimum 6 mm, to właśnie tę wartość należy zastosować. Jest to kluczowe dla zapewnienia stabilności zbrojenia podłużnego.
Maksymalny rozstaw strzemion jest jednym z najważniejszych parametrów wpływających na nośność i bezpieczeństwo słupa. Norma Eurokod 2 określa trzy kryteria, które muszą być spełnione jednocześnie, a rozstaw strzemion nie może przekroczyć najmniejszej z poniższych wartości:- 20-krotność średnicy prętów podłużnych,
- mniejszy wymiar boku słupa,
- 400 mm.
W pewnych strefach słupa, gdzie ryzyko utraty stabilności jest większe lub gdzie występują szczególne naprężenia, konieczne jest zagęszczenie strzemion. Dotyczy to przede wszystkim stref przypodporowych, czyli odcinków bezpośrednio nad i pod belkami lub stropami, a także obszarów, gdzie pręty podłużne są łączone na zakład. W tych krytycznych miejscach rozstaw strzemion należy zredukować do około 60% wartości podstawowej, co znacząco zwiększa bezpieczeństwo i nośność słupa w tych newralgicznych punktach.
Otulina niewidoczna tarcza ochronna dla Twojego zbrojenia
Grubość otuliny, czyli warstwy betonu otaczającej pręty zbrojeniowe, jest absolutnie kluczowa dla długoterminowej trwałości konstrukcji. Jej główną rolą jest ochrona stali przed korozją procesem, który może prowadzić do osłabienia przekroju prętów i utraty ich nośności. Otulina chroni również zbrojenie przed wysoką temperaturą w przypadku pożaru, spowalniając nagrzewanie się stali i zapobiegając jej przedwczesnej utracie wytrzymałości.
Minimalna grubość otuliny zależy od warunków środowiskowych, w jakich znajduje się konstrukcja, określanych jako klasy ekspozycji, oraz od wymagań dotyczących odporności ogniowej. Dla typowych warunków w budownictwie mieszkaniowym jednorodzinnym, gdzie mamy do czynienia z klasą ekspozycji XC1 (beton suchy lub o normalnej wilgotności, bez agresywnych czynników zewnętrznych), otulina wynosi zazwyczaj od 2 do 3 cm. W bardziej wymagających środowiskach, np. narażonych na wilgoć, sole drogowe czy agresję chemiczną, wymagana grubość otuliny jest większa.
Praktyczne zapewnienie wymaganej otuliny opiera się na stosowaniu podkładek dystansowych, zwanych potocznie "dystansami". Są to małe elementy wykonane z tworzywa sztucznego, betonu lub metalu, które umieszcza się między prętami zbrojeniowymi a szalunkiem. Kluczowe jest ich prawidłowe rozmieszczenie powinny być one rozmieszczone równomiernie na powierzchni zbrojenia, tak aby zapewnić stałą i jednolitą grubość otuliny na całym obwodzie słupa. Tylko w ten sposób możemy mieć pewność, że stal jest odpowiednio chroniona.
Zbrojenie w praktyce: od przygotowania prętów po ich połączenie
Przed rozpoczęciem wiązania zbrojenia słupa, należy zadbać o prawidłowe przygotowanie prętów startowych. Są to fragmenty zbrojenia wystające z fundamentu lub dolnego stropu, które zapewniają ciągłość przenoszenia obciążeń między poszczególnymi elementami konstrukcji. Należy upewnić się, że pręty startowe są odpowiednio zakotwione i wystają na wymaganą długość, umożliwiając pewne i stabilne połączenie ze zbrojeniem słupa.
Najczęściej stosowaną metodą łączenia prętów podłużnych jest tzw. zakład. Bezpieczna długość zakładu, czyli odcinek, na którym dwa pręty zachodzą na siebie, zależy od kilku czynników, takich jak średnica łączonych prętów, klasa użytej stali zbrojeniowej oraz klasa betonu. Zazwyczaj przyjmuje się długość zakładu wynoszącą od 40 do 60 krotności średnicy pręta. Kluczowe jest, aby połączenia na zakład nie znajdowały się w tej samej płaszczyźnie dla wszystkich prętów w przekroju słupa. Należy je rozmieścić naprzemiennie, aby uniknąć osłabienia nośności całego przekroju w jednym miejscu.
Oprócz tradycyjnego zakładu, istnieją również inne metody łączenia zbrojenia, które mogą być stosowane w specyficznych sytuacjach. Należą do nich złączki mechaniczne, które zapewniają pewne i precyzyjne połączenie prętów, oraz spawanie. Zastosowanie tych metod jest często uzasadnione w przypadku większych średnic prętów lub gdy wymagana jest wysoka precyzja wykonania. Według danych [kafra.pl], prawidłowe łączenie prętów jest kluczowe dla integralności konstrukcji, niezależnie od zastosowanej metody.
Tych błędów unikaj jak ognia! Najczęstsze pomyłki przy zbrojeniu słupów
- Błąd nr 1: Niewłaściwa lub niestabilna otulina.
Zarówno zbyt mała otulina, która nie zapewnia wystarczającej ochrony stali przed korozją i ogniem, jak i zbyt duża, która zmniejsza efektywną powierzchnię przekroju betonowego i może prowadzić do problemów z przyczepnością, jest niepożądana. Problemem są również niestabilne podkładki dystansowe, które mogą się przesuwać, zmieniając grubość otuliny. Skutkuje to obniżeniem trwałości konstrukcji i jej mniejszą odpornością ogniową.
- Błąd nr 2: Zbyt rzadki rozstaw strzemion i brak ich zagęszczenia.
Niewłaściwy rozstaw strzemion, zwłaszcza brak ich zagęszczenia w strefach krytycznych, takich jak przypodporowe czy miejsca łączenia prętów, prowadzi do poważnych konsekwencji. Pręty podłużne mogą ulec wyboczeniu, a słup traci zdolność do przenoszenia sił ścinających. Jest to jedna z najczęstszych przyczyn awarii elementów ściskanych.
- Błąd nr 3: Niepoprawne wykonanie zakładów prętów głównych.
Zbyt krótki zakład prętów lub, co gorsza, łączenie wszystkich prętów w jednej płaszczyźnie, znacząco osłabia ciągłość zbrojenia i tym samym nośność słupa. W takich miejscach powstają koncentracje naprężeń, które mogą prowadzić do przedwczesnego zniszczenia elementu. Pamiętaj, że [kafra.pl] podkreśla znaczenie prawidłowej długości zakładów jako kluczowego czynnika bezpieczeństwa.
- Błąd nr 4: Zanieczyszczone pręty i słaba przyczepność do betonu.
Obecność na prętach zbrojeniowych oleju, luźnej rdzy, ziemi lub innych zanieczyszczeń znacząco osłabia przyczepność stali do betonu. Ta przyczepność jest fundamentalna dla prawidłowej współpracy obu materiałów. Bez niej słup nie będzie w stanie przenieść obciążeń zgodnie z założeniami projektowymi, co może prowadzić do nieprzewidzianych uszkodzeń.
