Jak prawidłowo zbroić ławę fundamentową? Praktyczny poradnik

Ten artykuł to kompleksowy i praktyczny poradnik, który krok po kroku wyjaśni, jak prawidłowo wykonać zbrojenie ławy fundamentowej. Znajdziesz w nim konkretne dane techniczne, zasady łączenia prętów i wskazówki, jak uniknąć najczęstszych błędów, co jest kluczowe dla trwałości i bezpieczeństwa Twojego domu.

Dlaczego solidne zbrojenie ławy to fundament bezpieczeństwa Twojego domu?

Beton, choć niezwykle wytrzymały na ściskanie, ma jedną fundamentalną słabość: jest kruchy i słabo radzi sobie z siłami rozciągającymi. To właśnie tutaj zbrojenie wkracza do akcji, stając się niczym szkielet dla naszego fundamentu. Stalowe pręty przejmują te obciążenia rozciągające, które inaczej doprowadziłyby do powstawania pęknięć i deformacji. Bez odpowiedniego zbrojenia ława fundamentowa byłaby jedynie kupą betonu, niezdolną do przeniesienia obciążeń z całego budynku na grunt.

Konsekwencje błędów popełnionych na tym etapie mogą być naprawdę poważne. Od drobnych pęknięć, przez nierównomierne osiadanie budynku, aż po w skrajnych przypadkach katastrofę budowlaną. Dlatego tak ważne jest, aby nie oszczędzać na jakości materiałów ani na staranności wykonania. Jak mówi stare budowlane powiedzenie, "najtańsze oszczędności są najdroższe", i w przypadku zbrojenia fundamentów jest to święta prawda.

Pamiętajmy, że wszystkie prace związane ze zbrojeniem muszą opierać się na projekcie budowlanym. To dokument, który zawiera wszystkie niezbędne wytyczne i parametry, opracowane przez konstruktora. Projekt ten musi być zgodny z obowiązującymi normami technicznymi, a w Polsce kluczowe znaczenie ma tutaj Eurokod 2 (PN-EN 1992-1-1), który określa zasady projektowania konstrukcji betonowych.

Anatomia szkieletu zbrojeniowego z czego składa się zbrojenie ławy?

Zbrojenie ławy fundamentowej w typowym budownictwie jednorodzinnym nie jest skomplikowane, ale każdy jego element pełni kluczową rolę. Zrozumienie budowy tego stalowego "szkieletu" pozwoli nam lepiej docenić jego znaczenie i upewnić się, że wszystko zostało wykonane zgodnie ze sztuką budowlaną.

Pręty główne (podłużne) to niejako kręgosłup całego zbrojenia. Zazwyczaj stosuje się ich cztery, wykonane ze stali żebrowanej, najczęściej klasy B500. Ich średnica mieści się zazwyczaj w przedziale od 12 do 16 mm. To one przejmują większość sił rozciągających działających na ławę.

Kolejnym ważnym elementem są strzemiona. Są to zazwyczaj prostokątne kształty, wykonane z cieńszego pręta (o średnicy 6 lub 8 mm), które obejmują pręty główne. Ich zadaniem jest utrzymanie prętów podłużnych we właściwym, projektowym położeniu, a także przenoszenie sił ścinających. Kluczowy jest tutaj ich odpowiedni rozstaw, który zazwyczaj wynosi od 30 do 40 cm.

Nie można zapomnieć o projekcie budowlanym. Dla wykonawcy jest to jedyna i najważniejsza mapa, która precyzyjnie określa, jak zbrojenie ma wyglądać. Znajdziemy w nim informacje o średnicach prętów, ich ilości, rozstawie strzemion, długościach zakładów i innych parametrach. Ignorowanie projektu to prosta droga do popełnienia kosztownych błędów.

Zbrojenie ławy krok po kroku od pręta do gotowego szkieletu

Wykonanie zbrojenia ławy fundamentowej wymaga precyzji i przestrzegania kilku kluczowych zasad. Oto praktyczny przewodnik, który pomoże Ci przejść przez ten proces:

1. Wybór i przygotowanie stali: Upewnij się, że używasz stali o odpowiedniej klasie, najczęściej B500. Drobny, powierzchniowy nalot rdzy na prętach jest zjawiskiem naturalnym i zazwyczaj nie stanowi problemu. Jednak stal nie może być zaolejona, pokryta grubą warstwą luźnej rdzy, błotem czy innymi zanieczyszczeniami, które mogłyby osłabić przyczepność betonu do stali.

2. Wiązanie strzemion z prętami głównymi: Pręty główne i strzemiona należy ze sobą połączyć. Do tego celu używa się zazwyczaj drutu wiązałkowego, a prace można wykonać ręcznie lub za pomocą specjalnej wiązarki. Kluczowe jest zachowanie projektowanego rozstawu strzemion, który zazwyczaj wynosi 30-40 cm, oraz zapewnienie ich stabilnego mocowania, aby nie przesuwały się podczas betonowania.

3. Krytyczne punkty: jak prawidłowo zbroić narożniki ław?: Narożniki to miejsca szczególnie narażone na koncentrację naprężeń. Dlatego wymagają one szczególnego wzmocnienia. Zazwyczaj stosuje się tam dodatkowe pręty wygięte w kształt litery "L" lub przedłuża się pręty główne w taki sposób, aby zapewnić ich prawidłowe zakotwienie i przeniesienie obciążeń.

4. Przedłużanie prętów: jak wykonać prawidłowy "zakład" i dlaczego 60 cm to magiczna liczba?: Kiedy pręty są zbyt krótkie, aby pokryć całą długość ławy, muszą zostać połączone. Robi się to metodą "na zakład", czyli nakładając jeden pręt na drugi. Długość tego zakładu jest ściśle określona w projekcie budowlanym. Jeśli projekt nie podaje konkretnej wartości, bezpieczną i często stosowaną zasadą jest przyjęcie długości zakładu równej 50-krotności średnicy łączonego pręta. Dla popularnego pręta o średnicy 12 mm oznacza to zakład o długości około 60 cm.

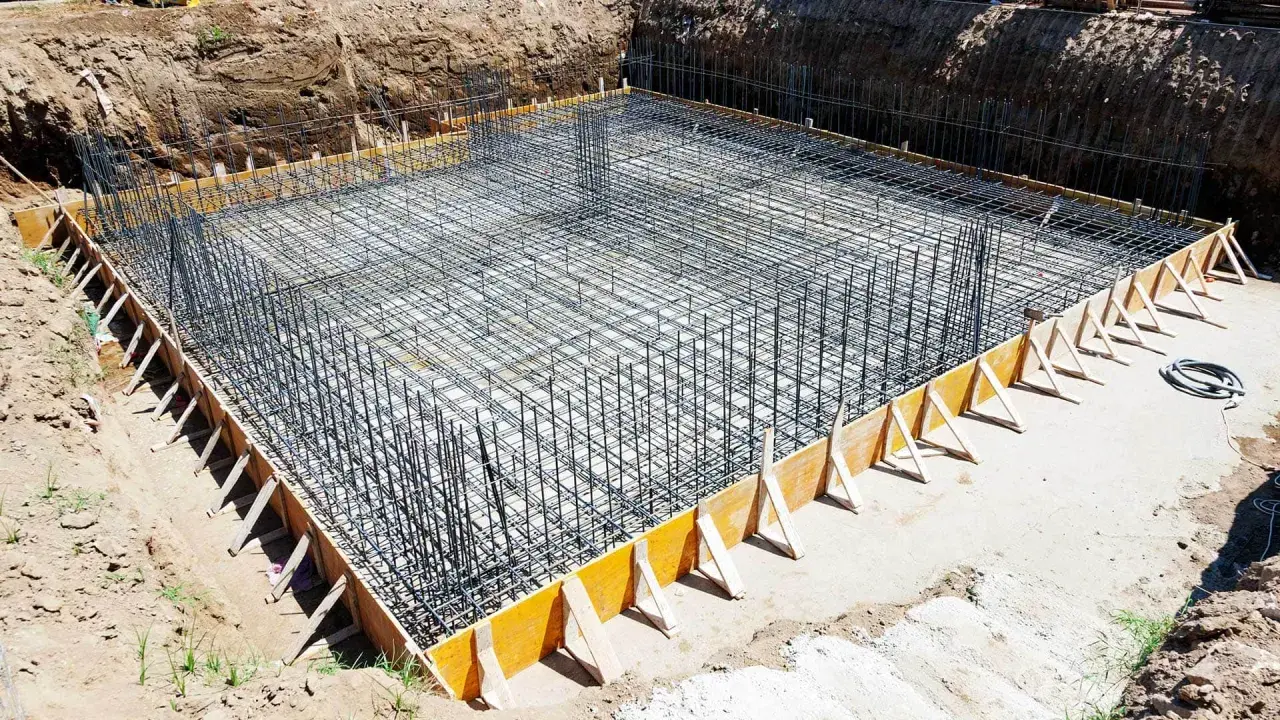

Układanie gotowego zbrojenia w wykopie ostatnia prosta przed betonowaniem

Po przygotowaniu i związaniu szkieletu zbrojeniowego, kolejnym krokiem jest jego prawidłowe ułożenie w wykopie. Ten etap jest równie ważny, ponieważ zapewnienie odpowiedniej otuliny betonowej i stabilności zbrojenia jest kluczowe dla jego ochrony i prawidłowego działania.

Otulina 5 cm dlaczego ta grubość betonu jest kluczowa dla ochrony stali?: Otulina betonowa to warstwa betonu, która otacza stalowe pręty zbrojeniowe. Jej minimalna grubość, wynosząca 50 mm (czyli 5 cm), jest absolutnie kluczowa dla ochrony zbrojenia przed korozją, zwłaszcza gdy ława ma bezpośredni kontakt z wilgotnym gruntem. Zapewnia ona również odpowiednie przeniesienie naprężeń między stalą a betonem.

Podkładki dystansowe proste rozwiązanie gwarantujące idealną otulinę: Aby zapewnić równomierną i odpowiednią grubość otuliny od dna i ścian wykopu, stosuje się specjalne podkładki dystansowe. Mogą być one wykonane z wytrzymałego tworzywa sztucznego lub specjalnego betonu. Ustawia się je pod zbrojeniem, podnosząc je na wymaganą wysokość i gwarantując, że stal nie będzie leżeć bezpośrednio na ziemi.

Uziom fundamentowy (bednarka) jak połączyć go ze zbrojeniem?: W wielu nowoczesnych budynkach stosuje się tzw. uziom fundamentowy, czyli bednarkę (płaskownik stalowy) biegnącą wokół fundamentów. Jest to element systemu ochrony odgromowej i wyrównania potencjałów. Bednarkę należy prawidłowo połączyć ze zbrojeniem ławy fundamentowej, zazwyczaj za pomocą specjalnych złączek lub poprzez spawanie (jeśli projekt na to pozwala). Zapewnia to ciągłość elektryczną i prawidłowe uziemienie całego budynku.

Najdroższe błędy przy zbrojeniu fundamentów sprawdź, zanim zalejesz betonem

Popełnienie błędów na etapie zbrojenia ławy fundamentowej może mieć katastrofalne skutki dla trwałości całego budynku. Oto lista najczęściej spotykanych i najkosztowniejszych pomyłek, których należy unikać jak ognia:

• Błąd #1: Niewłaściwa średnica prętów lub zły rozstaw strzemion: Zastosowanie cieńszych prętów niż przewiduje projekt lub zbyt duży rozstaw strzemion znacząco obniża nośność ławy i jej sztywność. To prosta droga do problemów konstrukcyjnych w przyszłości.
• Błąd #2: Zbyt mała lub nierówna otulina betonowa: Jak już wspominaliśmy, otulina chroni stal przed korozją. Zbyt cienka lub miejscami brakująca otulina sprawia, że stal szybko rdzewieje, osłabiając całe zbrojenie i skracając żywotność fundamentu.
• Błąd #3: Nieprawidłowe łączenie prętów na zakład i w narożnikach: Zbyt krótkie zakłady lub brak odpowiedniego zbrojenia narożników tworzą słabe punkty w konstrukcji. Naprężenia kumulujące się w tych miejscach mogą prowadzić do powstawania pęknięć, które będą się rozchodzić po całym fundamencie.
• Błąd #4: Stosowanie brudnej lub zaolejonej stali: Zanieczyszczenia takie jak olej, błoto, czy luźna rdza znacząco zmniejszają przyczepność betonu do stali. To tak, jakbyśmy budowali zamek z piasku na śliskim kamieniu połączenie nie będzie wystarczająco mocne.

Odbiór zbrojenia kto powinien sprawdzić poprawność wykonania prac?

Zanim betoniarka dotrze na plac budowy, kluczowe jest przeprowadzenie formalnego odbioru zbrojenia. To ostatni moment na wyłapanie ewentualnych błędów i upewnienie się, że wszystko jest wykonane zgodnie z projektem i sztuką budowlaną.

Rola kierownika budowy dlaczego jego wpis w dzienniku budowy jest tak ważny?: Główną osobą odpowiedzialną za odbiór zbrojenia jest kierownik budowy. Ma on obowiązek sprawdzić zgodność wykonania z projektem, normami i dobrymi praktykami budowlanymi. Pozytywny odbiór i wpis do dziennika budowy są formalnym potwierdzeniem prawidłowości wykonania prac. Ten wpis ma ogromne znaczenie, stanowiąc dokumentację potwierdzającą jakość robót i może być niezwykle ważny w przypadku ewentualnych problemów czy reklamacji w przyszłości.

Checklista dla inwestora co możesz sprawdzić samodzielnie przed przyjazdem betoniarki?: Jako inwestor indywidualny, nawet jeśli nie masz wykształcenia technicznego, możesz samodzielnie dokonać kilku kluczowych sprawdzeń:

• Czy średnice prętów i ich rozmieszczenie zgadzają się z projektem budowlanym?
• Czy rozstaw strzemion jest w przybliżeniu taki, jak przewiduje projekt (zazwyczaj 30-40 cm)?
• Czy długość zakładów przy łączeniu prętów wygląda na wystarczającą (orientacyjnie ok. 50-krotność średnicy pręta)?
• Czy podkładki dystansowe są rozmieszczone i zapewniają odpowiednią odległość zbrojenia od dna i ścian wykopu?
• Czy stal jest czysta, bez nadmiernej rdzy, oleju czy błota?
• Czy całe zbrojenie wygląda stabilnie i nie ma ryzyka, że przesunie się podczas betonowania?
