Zbrojenie schodów żelbetowych: Rysunki i kluczowe błędy

Zbrojenie schodów żelbetowych to jeden z tych etapów budowy, który wymaga szczególnej precyzji i zrozumienia zasad inżynierskich. Prawidłowy rysunek techniczny, który stanowi podstawę dla wykonawców, jest kluczowy dla zapewnienia bezpieczeństwa i trwałości całej konstrukcji. W tym przewodniku przyjrzymy się bliżej, jak interpretować schematy zbrojenia schodów, jakie są najczęstsze błędy i jak ich unikać, aby nasze schody służyły nam przez lata.

Dlaczego prawidłowy rysunek zbrojenia schodów to fundament bezpieczeństwa?

Precyzyjny rysunek zbrojenia schodów żelbetowych to absolutny filar, na którym opiera się bezpieczeństwo i długowieczność tej kluczowej części budynku. Beton, choć niezwykle wytrzymały na ściskanie, jest materiałem kruchym i podatnym na pękanie pod wpływem rozciągania. To właśnie stal zbrojeniowa przejmuje te niekorzystne naprężenia rozciągające, zapewniając konstrukcji niezbędną nośność i integralność. Błędy na etapie projektowania rysunku, takie jak nieprawidłowe rozmieszczenie prętów, niewłaściwe ich zakotwienie czy pominięcie kluczowych elementów, mogą prowadzić do poważnych konsekwencji. Od drobnych pęknięć, przez stopniową utratę nośności, aż po potencjalnie katastrofalne uszkodzenia konstrukcji, które zagrażają życiu i zdrowiu użytkowników. Dlatego tak ważne jest, aby zbrojenie było wykonane ściśle według zatwierdzonego projektu konstrukcyjnego, który uwzględnia wszystkie obciążenia i specyfikę danego rozwiązania.

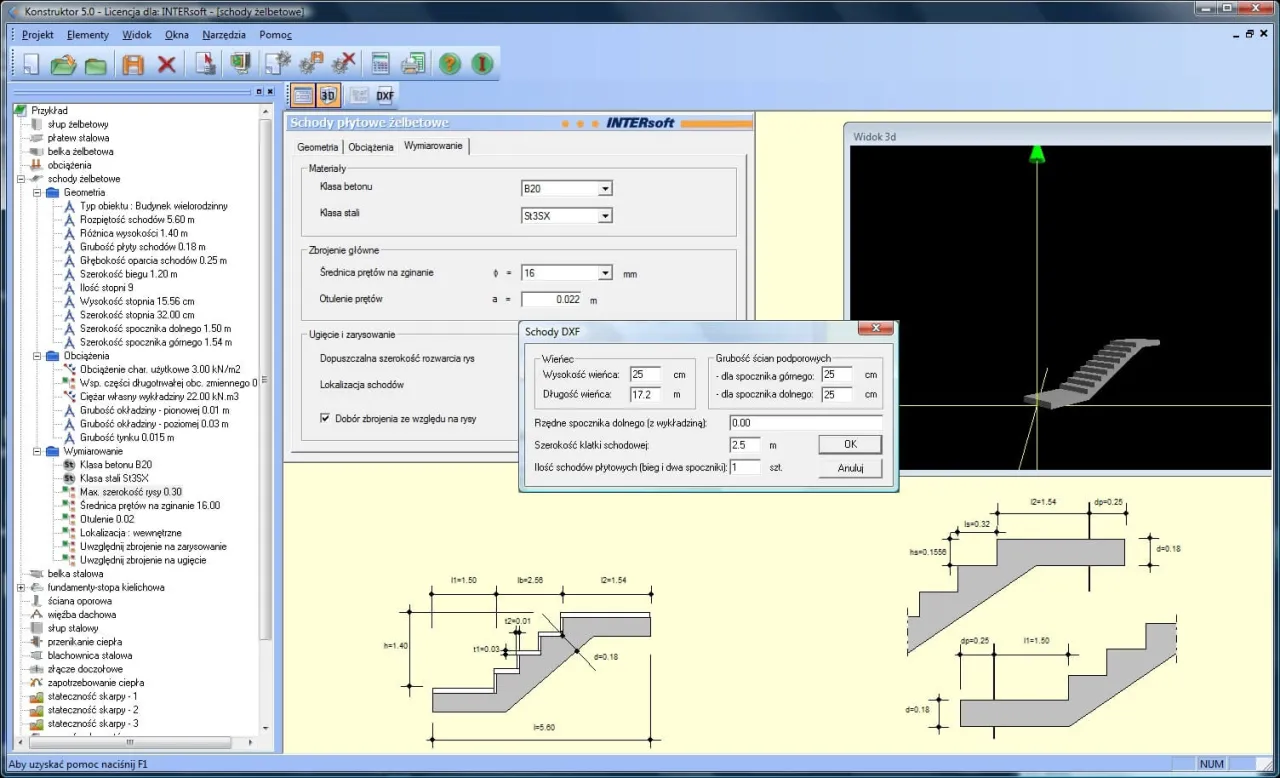

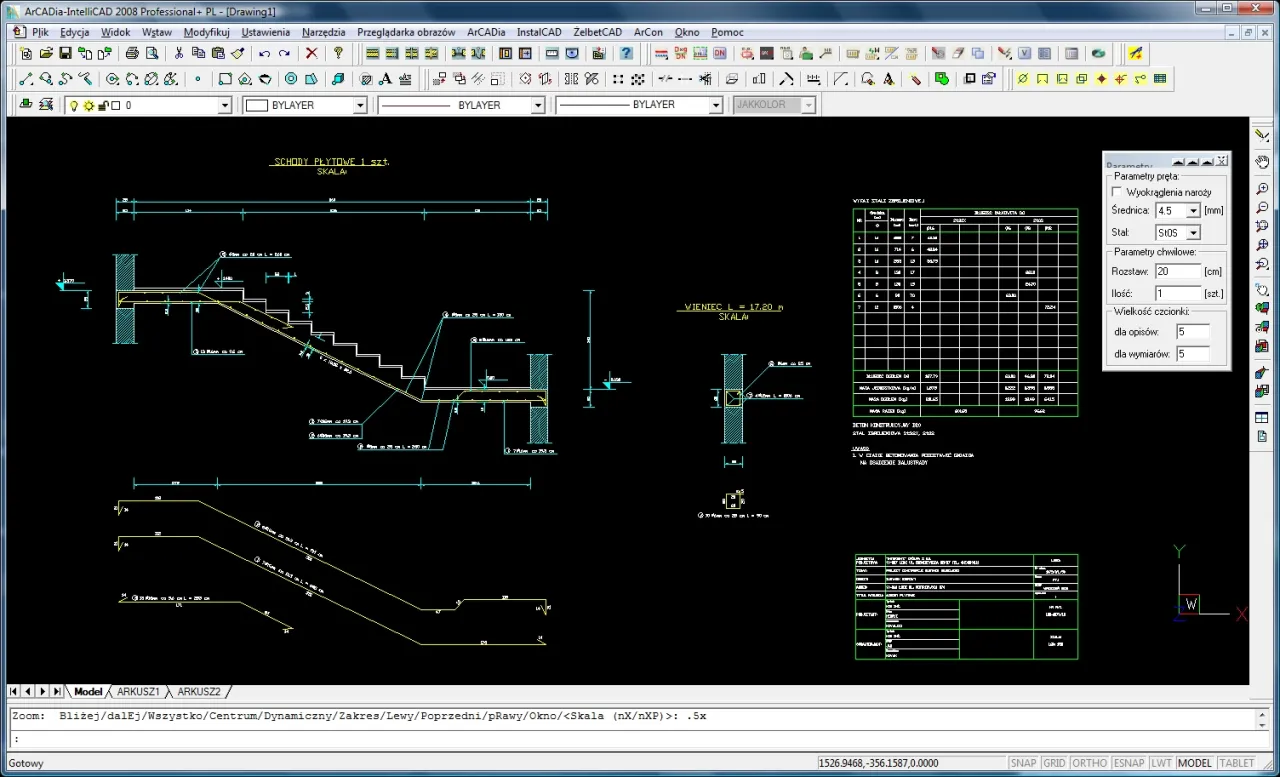

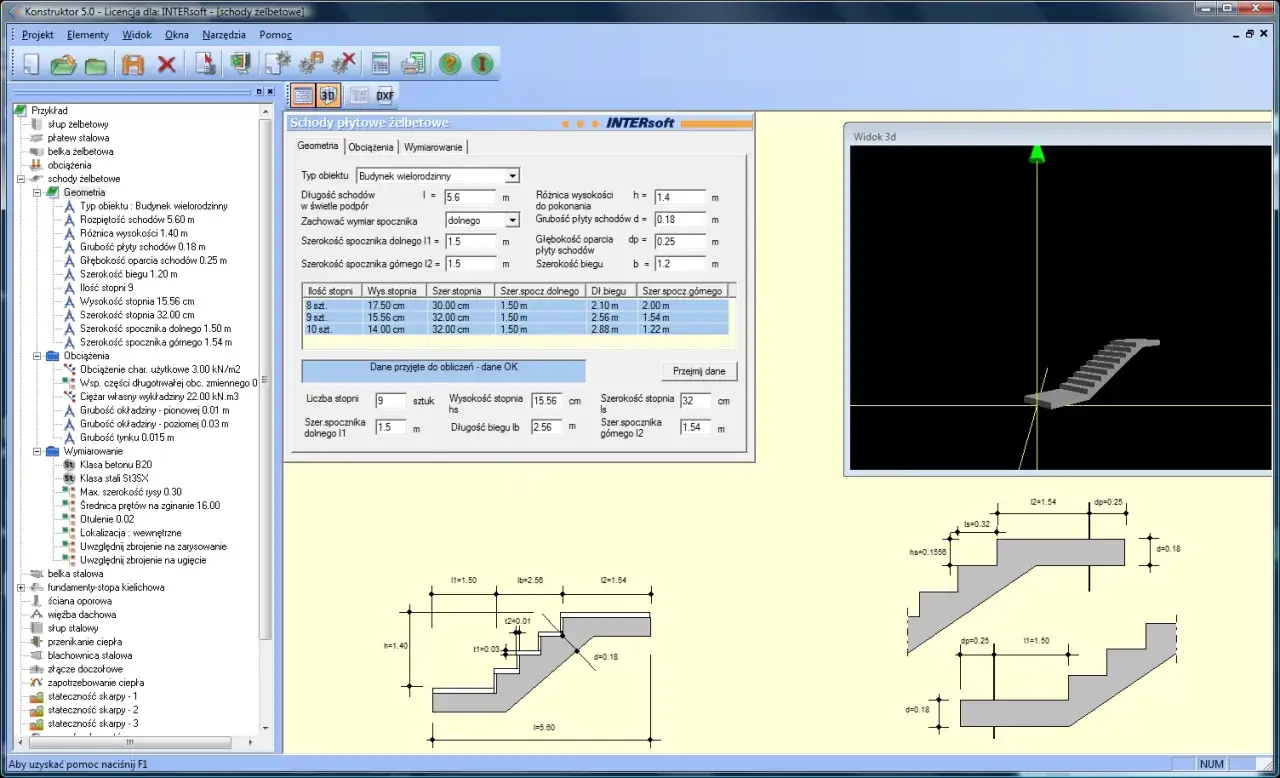

Anatomia rysunku zbrojenia schodów: Jak czytać i rozumieć schematy?

Zrozumienie rysunku zbrojenia schodów jest kluczowe dla każdego, kto bierze udział w procesie budowlanym, od projektanta po wykonawcę. Podstawą są dwa główne rodzaje prętów: pręty główne (nośne) i pręty rozdzielcze. Pręty główne, jak sama nazwa wskazuje, przejmują główną rolę w przenoszeniu obciążeń. Układa się je zazwyczaj w kierunku rozpiętości biegu schodowego, najczęściej w dolnej strefie płyty schodowej, ponieważ tam właśnie występują największe momenty zginające. Pręty rozdzielcze natomiast, ułożone prostopadle do prętów głównych, pełnią funkcję stabilizującą zapewniają równomierne rozłożenie obciążeń na całą siatkę zbrojeniową i zapobiegają jej deformacjom przed i w trakcie betonowania.

Na rysunkach technicznych spotkamy szereg oznaczeń, które musimy umieć zinterpretować:

• Średnica prętów: Zazwyczaj podawana w milimetrach (np. Ø8, Ø10, Ø12), określa grubość pojedynczego pręta.
• Rozstaw prętów: Wskazuje odległość między osiami sąsiednich prętów (np. co 15 cm, co 20 cm).
• Klasa stali: Określa wytrzymałość materiału, z którego wykonane są pręty (np. A-0, A-IIIN, B500B).
• Długość zakotwienia/zakładu: Kluczowe wymiary określające, na jakiej długości pręty powinny być ze sobą połączone lub zakotwione w elemencie konstrukcyjnym.

Niezwykle ważnym aspektem, często niedocenianym, jest otulina betonu warstwa betonu chroniąca stal zbrojeniową przed korozją i ogniem. Rysunek techniczny precyzyjnie określa wymaganą minimalną grubość tej otuliny, która musi być zachowana na całej długości prętów. Jej niedostateczna grubość to prosta droga do przedwczesnego zniszczenia konstrukcji.

Zbrojenie schodów płytowych najpopularniejsze rozwiązanie krok po kroku

Schody płytowe to bez wątpienia najczęściej spotykane rozwiązanie w budownictwie mieszkaniowym. Ich konstrukcja opiera się na zasadzie płyty jednokierunkowo lub dwukierunkowo zginanej, a zbrojenie odgrywa w niej kluczową rolę. Ogólny schemat zakłada, że pręty nośne, ułożone w kierunku największej rozpiętości, przejmują główne obciążenia zginające. Jednak to detale decydują o faktycznej wytrzymałości i bezpieczeństwie.

Szczególną uwagę należy zwrócić na połączenie zbrojenia biegu schodowego ze spocznikiem. Jest to moment krytyczny, gdzie ciągłość konstrukcji musi być zachowana. Zgodnie z zasadami, pręty zbrojenia dolnego biegu powinny być wypuszczone w spocznik i przechodzić w górne zbrojenie spocznika lub bezpośrednio w zbrojenie stropu. Zapewnia to prawidłowe przeniesienie naprężeń i zapobiega powstawaniu rys na styku tych elementów. Podobnie istotne jest zakotwienie zbrojenia w stropie lub wieńcu. Rysunek techniczny precyzyjnie określa wymaganą długość zakotwienia, która musi być wystarczająca, aby pręt nie został wyrwany pod obciążeniem. Długość ta jest ściśle powiązana z średnicą pręta i klasą betonu, a jej niedotrzymanie jest jednym z najczęstszych błędów konstrukcyjnych.

Jak typ schodów wpływa na schemat zbrojenia? Rysunki dla różnych konstrukcji

Choć podstawowe zasady zbrojenia pozostają podobne, specyfika konstrukcyjna poszczególnych typów schodów żelbetowych wymusza pewne modyfikacje w schematach zbrojenia. Zrozumienie tych różnic jest kluczowe dla poprawnego wykonania.

• Schody zabiegowe: Ich charakterystyczną cechą są stopnie o zmiennej szerokości, zwane wachlarzowymi. Wymusza to bardziej złożone prowadzenie zbrojenia. Pręty główne często muszą być wyginane lub układane w sposób wachlarzowy, aby dopasować się do geometrii stopni. Wymaga to dużej precyzji podczas układania i wiązania siatki.
• Schody dwubiegowe: W tym przypadku kluczową rolę odgrywa zbrojenie spocznika międzypiętrowego. Musi on być odpowiednio zaprojektowany i zbrojony, aby efektywnie przenosić obciążenia z obu biegów schodowych na konstrukcję budynku. Często stosuje się tam dodatkowe pręty usztywniające.
• Schody wspornikowe (półkowe): Tutaj każdy stopień jest niejako "wbity" w ścianę nośną, tworząc efekt wspornika. Zbrojenie w takich schodach jest bardzo specyficzne. Górna część zbrojenia, szczególnie w strefie mocowania do ściany, musi być bardzo silna, aby przenieść wysokie momenty zginające wynikające z utwierdzenia. Kluczowe jest tu precyzyjne zakotwienie prętów w ścianie nośnej, zgodnie z projektem.

Najczęstsze błędy w zbrojeniu schodów zobrazowane na rysunkach

Nawet najlepszy projekt może zostać zniweczony przez błędy wykonawcze. W przypadku zbrojenia schodów, niektóre z nich są szczególnie powszechne i niebezpieczne. Zrozumienie, jak wyglądają na rysunkach i jakie niosą konsekwencje, pomaga ich uniknąć.

• Błąd 1: Złe wygięcie i prowadzenie prętów na styku bieg-spocznik. Na rysunku często widać to jako przerwane lub nieprawidłowo połączone linie symbolizujące pręty. Zamiast płynnego przejścia, mamy ostre kąty lub po prostu brak ciągłości zbrojenia. Poprawne rozwiązanie zakłada, że pręty dolnego biegu przechodzą w górne zbrojenie spocznika lub stropu, zapewniając integralność konstrukcji.
• Błąd 2: Brak ciągłości zbrojenia i niewystarczające zakotwienie w wieńcu. Wizualnie na rysunku może to wyglądać jak zbyt krótkie "wypustki" prętów wchodzących w wieniec lub ich całkowity brak. Jest to krytyczny błąd, który znacząco osłabia połączenie schodów z resztą konstrukcji, prowadząc do ryzyka ich osiadania lub nawet oderwania.
• Błąd 3: Zbyt mała otulina prętów. Na przekroju rysunku widać, że pręty są zbyt blisko powierzchni betonu, czasem wręcz wystają. Konsekwencje są dwojakie: po pierwsze, stal jest narażona na korozję, co prowadzi do jej osłabienia i pęcznienia, a po drugie, beton w tym miejscu może ulec wykruszeniu. Prawidłowa otulina jest fundamentem trwałości zbrojenia.

Praktyczne wskazówki wykonawcze o czym pamiętać poza rysunkiem?

Rysunek techniczny to jedno, a jego poprawne przeniesienie na plac budowy to drugie. Oto kilka praktycznych wskazówek, które pomogą uniknąć błędów i zapewnić jakość wykonania zbrojenia schodów:

1. Przygotowanie i wypuszczenie prętów ze stropu: Zanim przystąpimy do zbrojenia samych schodów, musimy zadbać o prawidłowe wypuszczenie odpowiedniej długości prętów ze stropu lub wieńca, które będą stanowić podstawę dla zbrojenia biegu i spocznika. Muszą być one umieszczone we właściwej pozycji i zabezpieczone przed zabrudzeniem lub uszkodzeniem.
2. Stosowanie podkładek dystansowych: Są one absolutnie niezbędne do zapewnienia wymaganej grubości otuliny betonowej. Używaj ich regularnie na całej długości prętów, zarówno od dołu, jak i od boków. Dostępne są w różnych kształtach i rozmiarach, dopasowanych do potrzeb.
3. Wiązanie prętów drutem wiązałkowym: Siatka zbrojeniowa musi być stabilna przed betonowaniem. Pręty należy wiązać drutem wiązałkowym w miejscach ich przecięcia. Nie trzeba wiązać każdego punktu, ale należy zachować odpowiednią gęstość wiązań, aby konstrukcja nie rozpadła się podczas betonowania.
