Zbrojenie płyty żelbetowej: zasady wg Eurokodu 2 praktyczny poradnik

Dlaczego prawidłowe zbrojenie płyty to absolutny fundament bezpieczeństwa konstrukcji?

W świecie budownictwa żelbetowego, płyta stanowi jeden z najbardziej fundamentalnych elementów konstrukcyjnych. Jej bezpieczeństwo i trwałość w dużej mierze zależą od prawidłowego wykonania zbrojenia. Dlaczego jest to tak kluczowe? Beton, choć niezwykle wytrzymały na ściskanie, posiada znaczące ograniczenia w przenoszeniu sił rozciągających. To właśnie stal, dzięki swojej wysokiej wytrzymałości na rozciąganie, doskonale kompensuje tę słabość. Połączenie tych dwóch materiałów w żelbecie tworzy materiał kompozytowy o imponującej wytrzymałości i wszechstronności. Jednakże, ta synergia działa tylko wtedy, gdy zbrojenie jest zaprojektowane i wykonane z najwyższą precyzją, zgodnie z zasadami sztuki budowlanej i obowiązującymi normami.

Rola stali w betonie: czym jest żelbet i dlaczego jest tak powszechnie stosowany?

Żelbet to materiał, który zrewolucjonizował budownictwo. Jego siła tkwi w inteligentnym połączeniu dwóch materiałów o uzupełniających się właściwościach. Beton, jako materiał o dużej masie i odporności na ściskanie, doskonale chroni stal przed korozją i wysoką temperaturą, co jest nieocenione w przypadku pożaru. Z kolei stal, w postaci prętów zbrojeniowych, przejmuje praktycznie wszystkie siły rozciągające, które mogłyby doprowadzić do pęknięcia samego betonu. Ta wszechstronność, połączona z ekonomicznością i łatwością formowania, sprawia, że żelbet jest materiałem wybieranym do budowy wszystkiego od fundamentów, przez ściany i stropy, aż po mosty i wieżowce.

Płyta jednokierunkowa a dwukierunkowa: jak rozpoznać typ płyty i dlaczego to determinuje sposób zbrojenia?

Zrozumienie, czy mamy do czynienia z płytą jednokierunkowo, czy dwukierunkowo zbrojoną, jest kluczowe dla prawidłowego zaprojektowania i wykonania zbrojenia. Podstawowym kryterium rozróżnienia jest stosunek długości dłuższego boku płyty do jej krótszego boku. Jeśli ten stosunek jest większy niż 2, mówimy o płycie jednokierunkowej. W takim przypadku obciążenia przenoszone są głównie w jednym kierunku wzdłuż krótszego boku płyty, a co za tym idzie, zbrojenie główne, czyli to przenoszące największe naprężenia, układane jest właśnie w tym kierunku. Natomiast w płytach dwukierunkowych, gdzie stosunek ten jest mniejszy lub równy 2, obciążenia rozkładają się w obu kierunkach, a zbrojenie główne musi być ułożone w obu kierunkach, tworząc siatkę przenoszącą naprężenia.

Kluczowe rodzaje zbrojenia w płycie: co, gdzie i po co się układa?

Każdy element zbrojenia w płycie żelbetowej ma swoje specyficzne zadanie i precyzyjnie określone miejsce. Poprawne rozmieszczenie i zastosowanie wszystkich typów zbrojenia jest niezbędne do zapewnienia integralności i bezpieczeństwa całej konstrukcji. Od zbrojenia przenoszącego główne obciążenia, po to subtelnie chroniące przed pęknięciami każdy pręt ma znaczenie.

Zbrojenie dolne (przęsłowe): jak przenosi główne obciążenia?

Zbrojenie dolne to serce płyty w jej przęsłach. Umieszczane w dolnej części konstrukcji, tam gdzie beton jest najbardziej narażony na rozciąganie pod wpływem obciążeń, przejmuje ono kluczowe momenty zginające. To właśnie te pręty są odpowiedzialne za wytrzymałość płyty na zginanie w jej najczęściej obciążonych obszarach, zapewniając, że konstrukcja nie ulegnie deformacji ani zniszczeniu.

Zbrojenie górne (podporowe): dlaczego jest niezbędne nad ścianami i słupami?

Kiedy mówimy o zbrojeniu górnym, mamy na myśli kluczowy element konstrukcji nad podporami, takimi jak ściany, belki czy słupy. W tych miejscach płyta doświadcza momentów ujemnych, co oznacza, że rozciąganie występuje w jej górnej strefie. Zbrojenie górne jest więc niezbędne do przejęcia tych sił rozciągających, zapobiegając pękaniu betonu od góry i zapewniając stabilność połączenia płyty z elementami nośnymi.

Zbrojenie rozdzielcze i przeciwskurczowe: niewidoczni bohaterowie chroniący przed pęknięciami.

Choć często niedoceniane, zbrojenie rozdzielcze i przeciwskurczowe odgrywa niebagatelną rolę w zapewnieniu trwałości płyty. Układane prostopadle do zbrojenia głównego, zbrojenie rozdzielcze ma podwójne zadanie: równomiernie rozkłada obciążenia na pręty główne, zapobiegając ich nadmiernemu naprężeniu, a także skutecznie ogranicza powstawanie zbyt szerokich rys skurczowych i temperaturowych. W przypadku płyt jednokierunkowych, norma wymaga, aby stanowiło ono co najmniej 20% zbrojenia głównego, co podkreśla jego znaczenie w utrzymaniu integralności struktury.

Zbrojenie na przebicie: jak zabezpieczyć płytę w krytycznym obszarze wokół słupów?

Obszar wokół słupów, gdzie płyta żelbetowa jest podparta punktowo, stanowi jedno z najbardziej krytycznych miejsc pod względem naprężeń ścinających. Bez odpowiedniego wzmocnienia, istnieje realne ryzyko tzw. przebicia płyty, czyli jej zniszczenia w tym właśnie punkcie. Aby temu zapobiec, stosuje się specjalne zbrojenie na przebicie, które może przybierać formę dodatkowych strzemion, specjalnych głowic zbrojeniowych lub innych rozwiązań, które efektywnie rozkładają naprężenia ścinające i chronią konstrukcję przed katastrofalną awarią.

Zasady zbrojenia zgodne z Eurokodem 2: co mówią normy, a co dyktuje praktyka?

W Polsce, podobnie jak w całej Europie, projektowanie i wykonawstwo konstrukcji żelbetowych opiera się na zharmonizowanych normach. Kluczowym dokumentem regulującym zasady zbrojenia płyt żelbetowych jest norma PN-EN 1992-1-1, znana szerzej jako Eurokod 2. Wskazówki zawarte w tej normie nie są jedynie teoretycznymi wytycznymi stanowią one fundament bezpieczeństwa i trwałości konstrukcji, a ich praktyczne zastosowanie na budowie jest absolutnie niezbędne.

Minimalny i maksymalny stopień zbrojenia: ile stali potrzeba, by konstrukcja była bezpieczna?

Koncepcja stopnia zbrojenia czyli stosunku powierzchni stali do powierzchni przekroju betonu jest kluczowa dla zapewnienia bezpieczeństwa konstrukcji. Minimalny stopień zbrojenia jest wymagany nie tylko po to, aby zapobiec nagłemu, kruchym zniszczeniu, ale także po to, by kontrolować szerokość rys skurczowych, nawet jeśli teoretyczne obliczenia naprężeń nie wskazywałyby na potrzebę tak dużej ilości stali. Z kolei maksymalny stopień zbrojenia zapobiega nadmiernemu zagęszczeniu prętów, które mogłoby utrudnić proces betonowania, wpłynąć na urabialność mieszanki betonowej i w efekcie osłabić konstrukcję.

Średnica i rozstaw prętów: jak czytać projekt i jakie są maksymalne dopuszczalne odległości?

Precyzyjne przestrzeganie zaleceń projektowych dotyczących średnicy i rozstawu prętów zbrojeniowych jest absolutnie kluczowe. Eurokod 2 określa jasne granice: dla zbrojenia głównego w obszarach maksymalnego momentu zginającego, rozstaw prętów nie powinien przekraczać dwukrotności grubości płyty (2h) ani 250 mm. W przypadku zbrojenia drugorzędnego, czyli rozdzielczego, maksymalny rozstaw wynosi 3h, ale nie więcej niż 400 mm. Te liczby to nie tylko wytyczne to gwarancja, że stal będzie efektywnie współpracować z betonem, przenosząc obciążenia zgodnie z założeniami projektowymi.

Otulina zbrojenia: kluczowa warstwa ochronna. Jak grubość wpływa na trwałość płyty?

Otulina zbrojenia, czyli warstwa betonu otaczająca pręty stalowe, pełni rolę ochronną o fundamentalnym znaczeniu. Jej głównym zadaniem jest zabezpieczenie stali przed korozją, która mogłaby doprowadzić do jej osłabienia i utraty nośności. Poza tym, otulina zapewnia odpowiednią przyczepność między stalą a betonem, co jest kluczowe dla efektywnej współpracy tych materiałów. Nie można też zapomnieć o jej roli w ochronie przeciwpożarowej. Minimalna grubość otuliny jest ściśle określona w normach i zależy od klasy ekspozycji, czyli warunków środowiskowych, w jakich znajduje się konstrukcja. Na przykład, dla fundamentów posadowionych bezpośrednio w gruncie, norma przewiduje minimalną otulinę 50 mm, choć można ją zredukować, stosując warstwę chudego betonu.

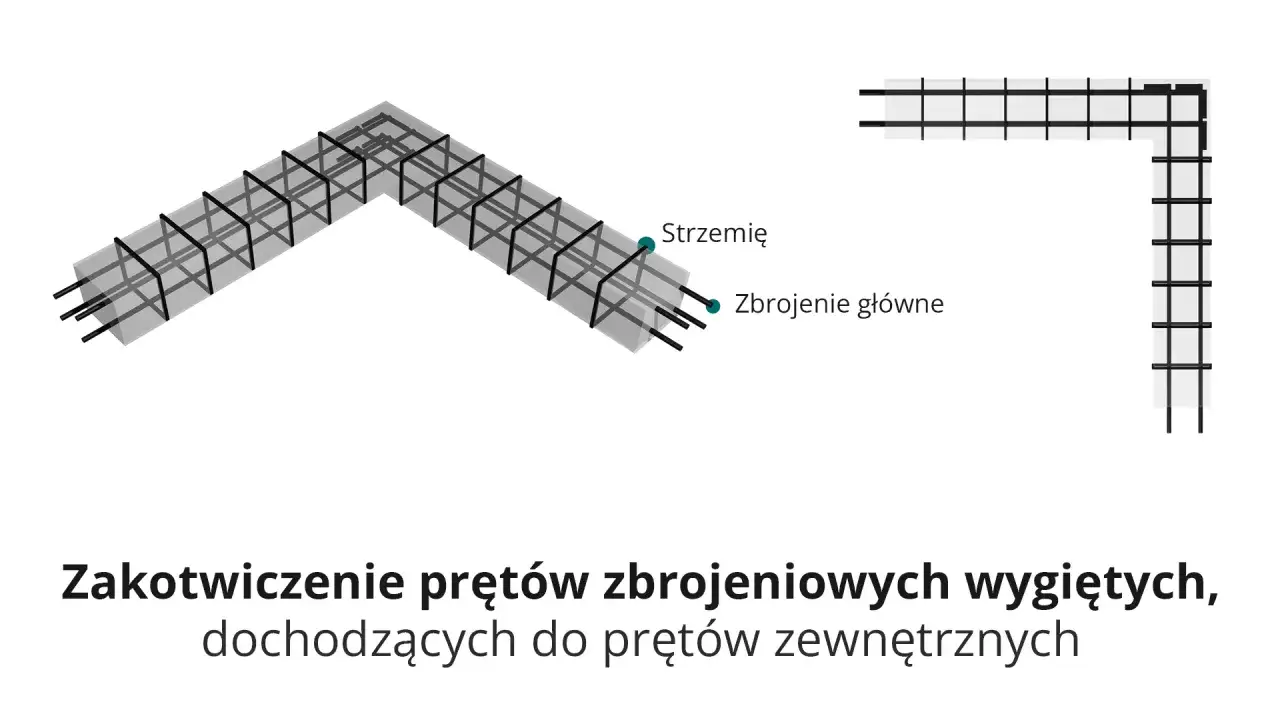

Długość zakładów i kotwienia: jak prawidłowo łączyć i kończyć pręty zbrojeniowe?

Prawidłowe łączenie prętów zbrojeniowych na zakład oraz ich odpowiednie zakotwienie w betonie to kolejne elementy, które decydują o ciągłości i wytrzymałości zbrojenia. Długość zakładu musi być na tyle duża, aby siły mogły być efektywnie przenoszone z jednego pręta na drugi poprzez otaczający beton. Niewłaściwa długość zakładów jest jednym z najczęściej popełnianych błędów, który znacząco osłabia całą konstrukcję. Podobnie, prawidłowe zakotwienie prętów w podporach zapewnia stabilne przeniesienie obciążeń z płyty na elementy konstrukcyjne poniżej.

Praktyczny poradnik układania zbrojenia krok po kroku

Teoria jest ważna, ale to praktyka na budowie decyduje o jakości wykonania. Prawidłowe ułożenie zbrojenia wymaga nie tylko wiedzy, ale i staranności na każdym etapie. Od przygotowania podłoża, przez precyzyjne rozmieszczenie prętów, aż po zastosowanie odpowiednich elementów dystansujących każdy krok ma znaczenie dla ostatecznego sukcesu.

Przygotowanie podłoża i szalunków: fundament pod precyzyjne prace.

Zanim pierwsze pręty zbrojeniowe znajdą swoje miejsce, kluczowe jest perfekcyjne przygotowanie podłoża i szalunków. W przypadku płyt opartych na gruncie, podłoże musi być odpowiednio zagęszczone, a często wykonuje się warstwę chudego betonu, która stanowi stabilną i równą podstawę. Szalunki muszą być wykonane z najwyższą precyzją, zapewniając nie tylko właściwy kształt płyty, ale także jej stabilność podczas procesu betonowania. Dopiero tak przygotowany "fundament" pozwala na precyzyjne ułożenie zbrojenia.

Rola podkładek dystansowych: jak zapewnić wymaganą grubość otuliny dolnej i bocznej?

Podkładki dystansowe, często nazywane "grzybkami" lub "kostkami", to małe, ale niezwykle ważne elementy, które zapewniają utrzymanie wymaganej grubości otuliny zbrojenia. Ich zadaniem jest podniesienie zbrojenia z poziomu szalunku (otulina dolna) oraz odsunięcie go od ścianek szalunku (otulina boczna). Prawidłowe rozmieszczenie podkładek gwarantuje, że stal będzie równomiernie otoczona betonem z każdej strony, co jest kluczowe dla jej ochrony przed korozją i zapewnienia przyczepności.

Układanie siatki dolnej: od czego zacząć i jak zachować prawidłowy rozstaw?

Pierwsza warstwa zbrojenia, czyli siatka dolna, wymaga szczególnej uwagi. Pręty układa się zgodnie z projektem, dbając o zachowanie wymaganego rozstawu. Poszczególne pręty łączy się ze sobą za pomocą drutu wiązałkowego, tworząc stabilną i jednolitą siatkę, która nie będzie się przesuwać podczas kolejnych etapów prac. Precyzja na tym etapie jest kluczowa, ponieważ siatka dolna stanowi podstawę dla dalszego układania zbrojenia.

Montaż zbrojenia górnego: jak i gdzie stosować "pająki" lub krzesła zbrojeniowe?

Po ułożeniu siatki dolnej, przychodzi czas na zbrojenie górne. Aby zapewnić odpowiednią odległość między warstwami zbrojenia i utrzymać je na właściwej wysokości, stosuje się specjalne elementy dystansujące. Najczęściej są to tzw. "pająki" zbrojeniowe lub systemowe krzesła zbrojeniowe. Te elementy, rozmieszczone w odpowiednich odstępach, podpierają górną siatkę, gwarantując utrzymanie wymaganej grubości otuliny między warstwami zbrojenia i zapobiegając jej opadaniu.

Zbrojenie w miejscach newralgicznych: na co zwrócić szczególną uwagę?

Niektóre obszary płyty żelbetowej wymagają szczególnej troski i zastosowania dodatkowych rozwiązań zbrojeniowych. Są to miejsca, gdzie naprężenia mogą się koncentrować lub gdzie przekrój płyty jest naturalnie osłabiony. Ignorowanie tych specyficznych potrzeb może prowadzić do poważnych problemów konstrukcyjnych.

Zbrojenie przy krawędziach i w narożnikach płyty: jak uniknąć odrywania i pęknięć?

Narożniki swobodnie podpartych płyt to miejsca, gdzie występują specyficzne naprężenia, które mogą prowadzić do powstawania pęknięć, a nawet odrywania się betonu. Aby temu zapobiec, konieczne jest zastosowanie dodatkowego zbrojenia, zarówno w dolnej, jak i górnej strefie płyty. To dodatkowe zbrojenie działa jak "kotwica", zapobiegając rozwarstwianiu się materiału i zapewniając ciągłość konstrukcji.

Przejścia instalacyjne i otwory: jak prawidłowo wzmocnić osłabiony przekrój płyty?

Otwory w płycie, niezależnie od tego, czy są przeznaczone na instalacje, kominy, czy klatki schodowe, stanowią osłabienie jej przekroju. W przypadku otworów o większych wymiarach, konieczne jest zastosowanie specjalnego zbrojenia krawędziowego, zwanego wymianem. Jego zadaniem jest przejęcie sił, które normalnie przenosiłaby płyta w tym miejscu, i równomierne rozłożenie ich na sąsiednie, nieosłabione obszary konstrukcji.

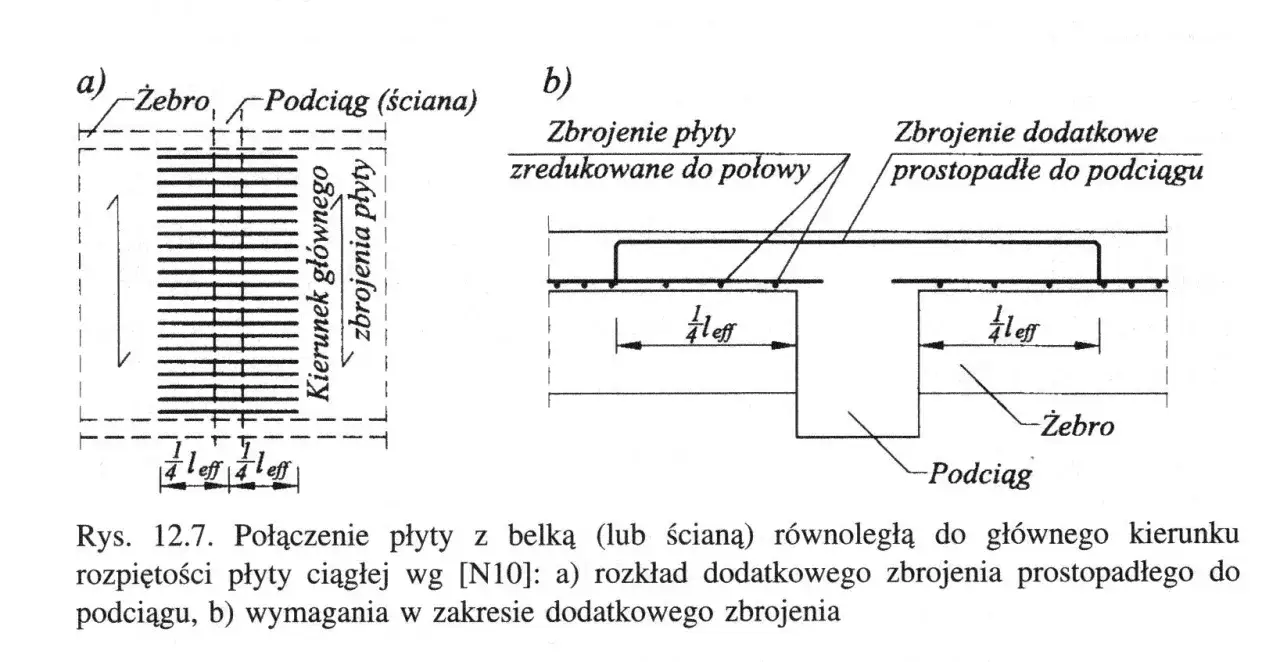

Doprowadzenie zbrojenia do podpór: ile prętów i na jaką długość zakotwić w ścianie lub belce?

Prawidłowe zakotwienie zbrojenia w podporach jest absolutnie kluczowe dla bezpiecznego przeniesienia obciążeń z płyty na elementy konstrukcyjne poniżej. Zgodnie z wytycznymi Eurokodu 2, w przypadku płyt swobodnie podpartych, co najmniej 50% prętów zbrojenia przęsłowego musi być doprowadzone do podpory i tam odpowiednio zakotwione. Długość tego zakotwienia musi być wystarczająca, aby zapewnić skuteczne przeniesienie sił, zapobiegając wysunięciu się zbrojenia z podpory.

Najczęstsze i najdroższe błędy wykonawcze: jak ich uniknąć?

Nawet najlepiej zaprojektowana konstrukcja może okazać się wadliwa, jeśli podczas jej wykonania popełnione zostaną błędy. W przypadku zbrojenia płyt żelbetowych, niektóre pomyłki są powtarzalne i mogą mieć katastrofalne skutki. Świadomość tych najczęstszych błędów to pierwszy krok do ich uniknięcia.

Błąd nr 1: Zbyt mała lub zbyt duża otulina czym to grozi?

Nieprawidłowa grubość otuliny zbrojenia to prosta droga do problemów. Zbyt mała otulina naraża stal na korozję, co skraca żywotność konstrukcji i może prowadzić do jej osłabienia. Z drugiej strony, zbyt duża otulina może zmniejszyć efektywną wysokość statyczną płyty, co obniża jej nośność, a także zwiększa ryzyko odprysków betonu pod obciążeniem, gdy stal zaczyna pracować.

Błąd nr 2: Chodzenie po zbrojeniu i jego deformacja przed betonowaniem.

Niestety, często spotykany widok na budowie to pracownicy chodzący po ułożonym zbrojeniu. Takie działania, podobnie jak inne nieostrożne czynności, mogą prowadzić do deformacji prętów, ich przesunięcia lub uszkodzenia podkładek dystansowych. Zmiana pozycji zbrojenia względem projektu oznacza, że stal nie pracuje tam, gdzie powinna, co drastycznie obniża nośność płyty i bezpieczeństwo całej konstrukcji.

Błąd nr 3: Nieprawidłowe zakłady prętów osłabienie ciągłości zbrojenia.

Zakłady prętów służą do zapewnienia ciągłości zbrojenia w miejscach, gdzie jeden pręt się kończy, a zaczyna następny. Jeśli zakłady są zbyt krótkie lub wykonane w niewłaściwy sposób, siły nie mogą być efektywnie przenoszone między prętami. To osłabia ciągłość zbrojenia, co w efekcie prowadzi do zmniejszenia wytrzymałości całej płyty i może skutkować jej zniszczeniem pod obciążeniem.

Błąd nr 4: Pominięcie dodatkowego zbrojenia w strefach krytycznych.

Strefy krytyczne, takie jak narożniki, okolice otworów czy obszary nad podporami, wymagają dodatkowego zbrojenia, które przejmie skoncentrowane naprężenia. Częstym błędem jest pomijanie tego dodatkowego zbrojenia, co znacząco obniża bezpieczeństwo konstrukcji. Brak odpowiedniego wzmocnienia w tych miejscach może prowadzić do lokalnych uszkodzeń i w konsekwencji do awarii całej płyty.

Odbiór zbrojenia przed betonowaniem: finalna checklista dla inwestora i kierownika budowy

Zanim betoniarka dotrze na plac budowy, kluczowe jest przeprowadzenie dokładnego odbioru zbrojenia. Jest to jeden z najważniejszych etapów kontroli jakości, który pozwala upewnić się, że wszystko zostało wykonane zgodnie z projektem i obowiązującymi normami. Inwestor i kierownik budowy powinni mieć pod ręką listę kontrolną, która pomoże im zweryfikować kluczowe aspekty.

Weryfikacja zgodności z projektem: co sprawdzić, zanim przyjedzie betoniarka?

Przed betonowaniem należy bezwzględnie sprawdzić:

• Średnice prętów: Czy odpowiadają tym z projektu?
• Rozstawy prętów: Czy są zgodne z założeniami projektowymi dla poszczególnych rodzajów zbrojenia (główne, rozdzielcze)?
• Typy zbrojenia: Czy wszystkie przewidziane rodzaje zbrojenia (dolne, górne, przeciwskurczowe, na przebicie) zostały prawidłowo ułożone?
• Długości zakładów i kotwień: Czy pręty są prawidłowo połączone i zakotwione zgodnie z normą i projektem?
• Zbrojenie dodatkowe: Czy w narożnikach, przy otworach i nad podporami zastosowano wymagane dodatkowe zbrojenie?
• Ogólny układ: Czy zbrojenie jest rozmieszczone zgodnie z rysunkiem projektowym, bez widocznych błędów?

Przeczytaj również: Strzemiona zbrojeniowe: Jak wybrać, kupić i zamontować?

Stabilność i powiązanie prętów: dlaczego zbrojenie nie może się przesuwać podczas betonowania?

Zbrojenie musi być stabilnie powiązane drutem wiązałkowym i odpowiednio podparte. Jest to niezbędne, aby zapobiec jego przesuwaniu się podczas wylewania i zagęszczania betonu. Nawet niewielkie przesunięcie prętów może zmienić ich położenie w przekroju płyty, co prowadzi do niewłaściwego rozkładu naprężeń i obniżenia nośności konstrukcji. Stabilne zbrojenie to gwarancja, że stal będzie pracować tam, gdzie została zaprojektowana.
