Otulina zbrojenia: Jak obliczyć c_min i c_nom wg Eurokodu 2?

Wprowadzenie do tematu minimalnej otuliny zbrojenia jest kluczowe dla każdego inżyniera budownictwa, projektanta czy wykonawcy. Ten artykuł dostarczy precyzyjnych, opartych na normach informacji, które są niezbędne do prawidłowego zaprojektowania i wykonania konstrukcji żelbetowych, gwarantując ich trwałość i bezpieczeństwo.

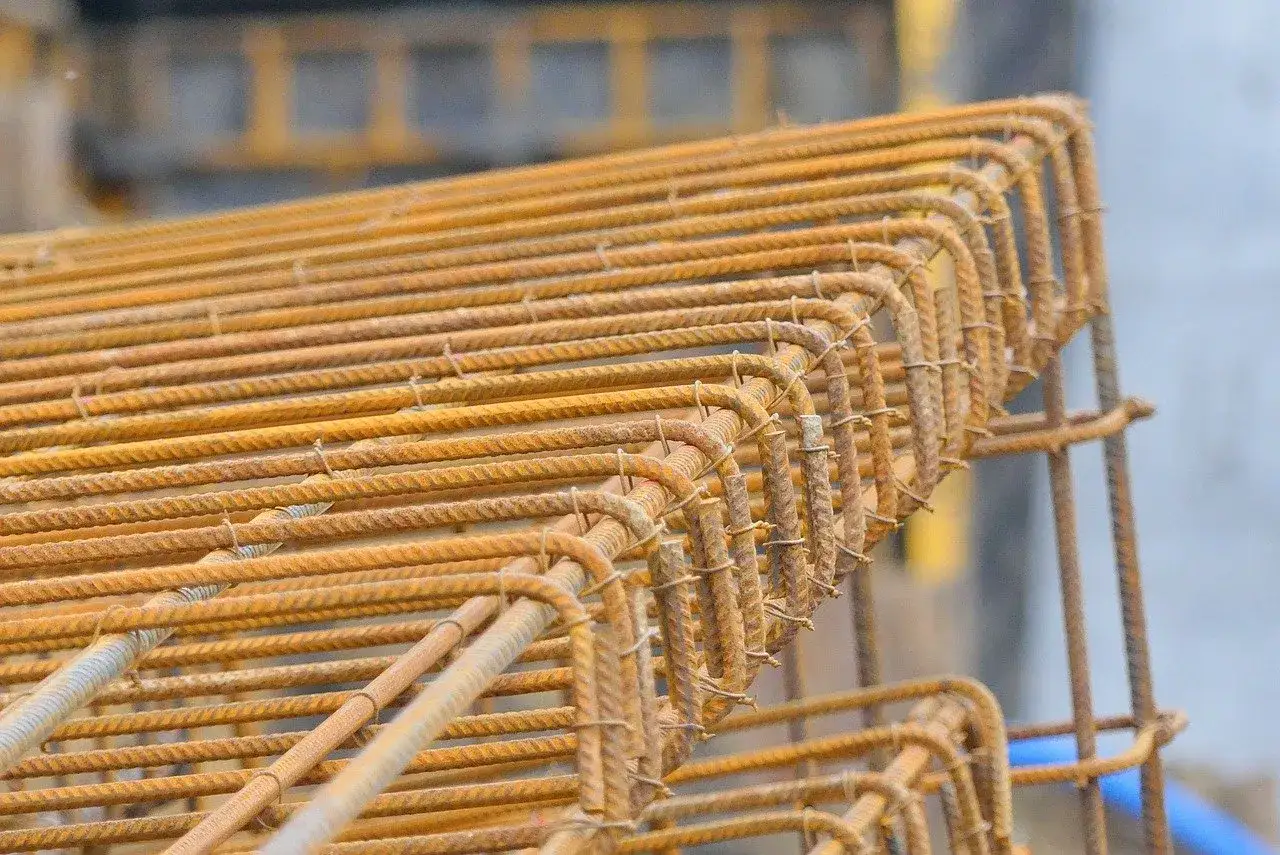

Według danych Inżynieria.com, otulina zbrojenia to warstwa betonu otaczająca pręty zbrojeniowe, mierzona od powierzchni betonu do najbliższej powierzchni pręta. Jej kluczowe funkcje to ochrona stali przed korozją i wysoką temperaturą w trakcie pożaru, a także zapewnienie odpowiedniej przyczepności między betonem a zbrojeniem, co jest fundamentem współpracy obu materiałów w konstrukcji żelbetowej.

Dlaczego grubość otuliny to fundament trwałości i bezpieczeństwa konstrukcji żelbetowej

Wprowadzenie do tematu minimalnej otuliny zbrojenia jest kluczowe dla każdego inżyniera budownictwa, projektanta czy wykonawcy. Ten artykuł dostarczy precyzyjnych, opartych na normach informacji, które są niezbędne do prawidłowego zaprojektowania i wykonania konstrukcji żelbetowych, gwarantując ich trwałość i bezpieczeństwo. Ta pozornie prosta warstwa betonu jest absolutnie krytyczna dla długowieczności i bezpieczeństwa całej budowli, a jej rola wykracza daleko poza estetykę, będąc technicznym wymogiem.

Trzy kluczowe zadania otuliny: ochrona przed korozją, ogniem i zapewnienie przyczepności

Otulina zbrojenia pełni trzy fundamentalne role. Po pierwsze, stanowi barierę ochronną dla stali zbrojeniowej przed korozją, zarówno chemiczną, jak i elektrochemiczną, która może być wywołana przez czynniki zewnętrzne, takie jak wilgoć, dwutlenek węgla czy chlorki. Po drugie, w przypadku pożaru, warstwa betonu spowalnia proces nagrzewania się prętów zbrojeniowych. Stal w wysokich temperaturach traci swoje właściwości mechaniczne, co może prowadzić do utraty nośności konstrukcji. Grubość otuliny ma bezpośredni wpływ na czas, przez jaki zbrojenie jest chronione przed nadmiernym nagrzaniem. Po trzecie, otulina zapewnia efektywne przenoszenie naprężeń między betonem a zbrojeniem poprzez zjawisko przyczepności. Jest to niezbędne do prawidłowej współpracy obu materiałów i zapewnienia integralności konstrukcji.

Skutki błędów: co grozi konstrukcji przy zbyt małej lub zbyt dużej otulinie

Nieprawidłowe grubości otuliny mogą prowadzić do poważnych konsekwencji. Zbyt mała otulina przyspiesza proces korozji zbrojenia, co skutkuje zmniejszeniem jego przekroju czynnego, spadkiem nośności konstrukcji i w skrajnych przypadkach może doprowadzić do jej zniszczenia. Ponadto, obniża ona odporność ogniową elementów, skracając czas, przez który konstrukcja jest w stanie utrzymać swoje parametry nośności w warunkach pożaru. Z drugiej strony, zbyt duża otulina również nie jest korzystna. Może prowadzić do powstawania rys skurczowych w betonie, zwłaszcza w przypadku elementów narażonych na szybkie wysychanie. Ponadto, zwiększona odległość zbrojenia od środka ciężkości przekroju może skutkować większymi ugięciami elementów i nieefektywną pracą zbrojenia. W niektórych przypadkach może również niepotrzebnie zwiększać ciężar własny konstrukcji.

"Otulina zbrojenia to warstwa betonu otaczająca pręty zbrojeniowe, mierzona od powierzchni betonu do najbliższej powierzchni pręta. Jej kluczowe funkcje to ochrona stali przed korozją i wysoką temperaturą w trakcie pożaru, a także zapewnienie odpowiedniej przyczepności między betonem a zbrojeniem, co jest fundamentem współpracy obu materiałów w konstrukcji żelbetowej."

Otulina nominalna a minimalna: Zrozumienie kluczowych pojęć wg Eurokodu 2

W tym segmencie skoncentrujemy się na precyzyjnym wyjaśnieniu terminologii stosowanej w normie PN-EN 1992-1-1 (Eurokod 2) dotyczącej otuliny zbrojenia. Upewnimy się, że w pełni rozumiesz różnice i zależności między otuliną minimalną a nominalną, co jest kluczowe dla poprawnego projektowania.

Definicja otuliny minimalnej (c_min) absolutne minimum dla bezpieczeństwa

Otulina minimalna, oznaczana jako `c_min`, to najmniejsza dopuszczalna grubość otuliny, która musi zostać spełniona, aby konstrukcja była bezpieczna i trwała. Jej wartość jest zawsze wartością maksymalną z trzech składowych: `c_min, b` (wymaganej ze względu na przyczepność), `c_min, dur` (wymaganej ze względu na trwałość, czyli warunki środowiskowe) oraz wartości 10 mm. Spełnienie tego minimum jest absolutnie niezbędne dla zapewnienia długowieczności i bezpieczeństwa konstrukcji.

Czym jest odchyłka wykonawcza (Δc_dev) i dlaczego standardowo wynosi 10 mm

Odchyłka wykonawcza, oznaczana jako `Δc_dev`, stanowi margines bezpieczeństwa, który kompensuje nieuniknione niedokładności pojawiające się na placu budowy. Są to na przykład drobne przesunięcia zbrojenia podczas jego montażu czy błędy w dokładnym umieszczeniu podkładek dystansowych. Zgodnie z normą PN-EN 1992-1-1, standardowa wartość `Δc_dev` wynosi 10 mm. Warto jednak zaznaczyć, że w warunkach ścisłej kontroli jakości, na przykład w zakładach prefabrykacji, gdzie procesy są bardziej zautomatyzowane i powtarzalne, wartość tę można zredukować, zazwyczaj do 5 mm.

Wzór na otulinę nominalną (c_nom) jak poprawnie obliczyć wartość projektową

Otulina nominalna, oznaczana jako `c_nom`, to wartość projektowa, która jest podawana na rysunkach technicznych i którą projektant zakłada do obliczeń statyczno-wytrzymałościowych. Oblicza się ją, dodając odchyłkę wykonawczą do otuliny minimalnej, zgodnie ze wzorem: c_nom = c_min + Δc_dev. Prawidłowe obliczenie `c_nom` jest kluczowe dla zapewnienia zgodności z normami i bezpieczeństwa całej konstrukcji, ponieważ stanowi ona faktyczną grubość otuliny, która powinna zostać osiągnięta na budowie.

Krok 1: Jak dobrać otulinę do warunków środowiskowych? Analiza klas ekspozycji (c_min, dur)

Ten segment poświęcony jest szczegółowej analizie wpływu środowiska na wymaganą grubość otuliny. Skupimy się na klasach ekspozycji betonu, które są kluczowe dla określenia `c_min, dur`, czyli otuliny wymaganej ze względu na trwałość konstrukcji w danych warunkach.

Klasy XC (ryzyko karbonatyzacji) konstrukcje wewnątrz i na zewnątrz budynków

Klasy ekspozycji XC obejmują konstrukcje narażone na ryzyko korozji wywołanej karbonatyzacją betonu. Wyróżniamy cztery podklasy: XC1 (beton suchy lub rzadko mokry typowe dla wnętrz budynków), XC2 (beton mokry, rzadko suchy np. fundamenty, elementy w stałym kontakcie z wodą), XC3 (średnia wilgotność np. wnętrza budynków o podwyższonej wilgotności) oraz XC4 (powierzchnie betonu narażone na cykliczne zawilgocenie i wysychanie np. ściany zewnętrzne budynków, elementy mostów nie narażone na bezpośrednie działanie wody). Wybór odpowiedniej klasy XC determinuje minimalną wymaganą otulinę ze względu na trwałość.

Klasy XD i XS (ryzyko chlorków) garaże, mosty i obiekty nadmorskie

Klasy XD i XS dotyczą sytuacji, gdy beton narażony jest na działanie chlorków, które przyspieszają korozję stali zbrojeniowej. Klasa XD obejmuje środowiska z chlorkami pochodzenia innego niż morskie, co jest typowe dla garaży podziemnych (gdzie stosuje się środki do odśnieżania) czy mostów drogowych. Klasa XS dotyczy środowiska morskiego, gdzie chlorki pochodzą z wody morskiej. Wyróżniamy podklasy XS1 (powierzchnie narażone na działanie mgły słonej), XS2 (elementy zanurzone w wodzie morskiej) i XS3 (powierzchnie narażone na działanie rozprysków morskich). Konstrukcje w tych środowiskach wymagają zazwyczaj znacznie grubszej otuliny.

Klasy XF (agresja mrozowa) elementy narażone na cykle zamrażania i rozmrażania

Klasy XF odnoszą się do agresji mrozowej, która może prowadzić do uszkodzenia struktury betonu. Wyróżniamy cztery podklasy: XF1 (umiarkowana agresja mrozowa bez środków odladzających), XF2 (silna agresja mrozowa bez środków odladzających lub umiarkowana z ich użyciem), XF3 (silna agresja mrozowa ze środkami odladzającymi) oraz XF4 (bardzo silna agresja mrozowa, często w połączeniu z chlorkami, np. w tunelach). Elementy konstrukcyjne narażone na cykle zamarzania i rozmrażania, zwłaszcza w połączeniu z wilgocią i środkami chemicznymi, wymagają odpowiednio grubej otuliny, aby zapobiec degradacji betonu i ochronić zbrojenie.

Praktyczna tabela wartości c_min, dur według normy PN-EN 1992-1-1

Poniższa tabela przedstawia przykładowe wartości minimalnej otuliny ze względu na trwałość (`c_min, dur`) dla najczęściej spotykanych klas ekspozycji i typowych klas konstrukcji (związanych z projektowanym okresem użytkowania). Należy pamiętać, że są to wartości uproszczone, a pełne i szczegółowe dane znajdują się w tabeli 4.4N normy PN-EN 1992-1-1.

Klasa Ekspozycji	Klasa Konstrukcji (Przykładowa)	Minimalna Otulina c_min, dur [mm]
XC1	S4 (okres użytkowania 50 lat)	10
XC2	S4	20
XC3	S4	15
XC4	S4	20
XD1	S4	25
XS1	S4	30
XF1	S4	20

Uwaga: Powyższa tabela ma charakter poglądowy. Szczegółowe wartości należy zawsze odczytywać z aktualnej normy PN-EN 1992-1-1, uwzględniając klasę konstrukcji (np. S1-S6, w zależności od przewidywanego okresu użytkowania i znaczenia obiektu).

Krok 2: Jak zapewnić wymaganą odporność ogniową konstrukcji? Otulina a klasy R

W tej sekcji skupimy się na roli otuliny w zapewnieniu odporności ogniowej konstrukcji żelbetowych. Wyjaśnimy, jak grubość warstwy betonu wpływa na ochronę zbrojenia w warunkach pożaru, co jest kluczowe dla bezpieczeństwa ludzi i mienia.

Zależność między grubością betonu a czasem ochrony zbrojenia w pożarze

Otulina zbrojenia działa jak bariera termiczna. W przypadku pożaru, wysoka temperatura przenika przez beton, stopniowo nagrzewając stal zbrojeniową. Stal traci swoje właściwości mechaniczne wytrzymałość i sztywność w miarę wzrostu temperatury. Im grubsza warstwa otuliny, tym dłużej stal jest chroniona przed osiągnięciem krytycznej temperatury, w której jej nośność ulega znacznemu obniżeniu. Zapewnienie odpowiedniej grubości otuliny jest zatem kluczowe dla utrzymania integralności konstrukcji przez wymagany czas odporności ogniowej.

Minimalne grubości otuliny dla najczęstszych klas odporności ogniowej (R30, R60, R90, R120)

Wymagania dotyczące odporności ogniowej są określone przez klasy R, które wskazują czas (w minutach), przez jaki element konstrukcyjny musi zachować swoje właściwości nośne w warunkach pożaru. Typowe minimalne grubości otuliny dla różnych klas odporności ogniowej, w zależności od rodzaju elementu (np. słup, belka, płyta) i jego wymiarów, kształtują się następująco:

• R30: Zazwyczaj wymaga otuliny rzędu 10-15 mm.
• R60: Wymaga otuliny rzędu 15-25 mm.
• R90: Wymaga otuliny rzędu 25-35 mm.
• R120: Wymaga otuliny rzędu 35-45 mm lub więcej.

Należy podkreślić, że są to wartości orientacyjne. Dokładne wymagania są szczegółowo opisane w normach dotyczących odporności ogniowej konstrukcji budowlanych.

Porównanie wymagań: kiedy odporność ogniowa wymusza grubszą otulinę niż warunki środowiskowe

W procesie projektowania otuliny, ostateczna wartość `c_min` jest zawsze wybierana jako największa spośród wymagań dotyczących przyczepności (`c_min, b`), trwałości (`c_min, dur`) i odporności ogniowej (`c_min, fire`). Często zdarza się, że to właśnie wymóg odporności ogniowej, szczególnie dla wyższych klas (np. R90, R120), decyduje ostatecznie o grubości otuliny. Na przykład, dla konstrukcji w środowisku o niskiej agresywności (XC1), gdzie `c_min, dur` może wynosić tylko 10 mm, ale wymagana jest odporność ogniowa R120, otulina musi zostać zwiększona do wartości narzuconej przez wymogi ogniowe (np. 35-45 mm), aby zapewnić bezpieczeństwo.

Krok 3: Sprawdzenie warunku przyczepności (c_min, b) rola średnicy pręta

Ten segment skupia się na trzecim kluczowym warunku wpływającym na otulinę minimalną zapewnieniu odpowiedniej przyczepności zbrojenia do betonu. Jest to fundamentalne dla prawidłowego przenoszenia sił w konstrukcji.

Zasada podstawowa: otulina nie mniejsza niż średnica zbrojenia

Zgodnie z normą PN-EN 1992-1-1, podstawowym wymogiem dotyczącym przyczepności jest to, aby otulina minimalna `c_min, b` była nie mniejsza niż średnica największego pręta zbrojeniowego stosowanego w danym przekroju. Zasada ta ma na celu zapewnienie wystarczającej ilości betonu wokół pręta, aby umożliwić efektywne zakotwienie i zapobiec poślizgowi zbrojenia w betonie pod wpływem obciążeń. Jest to niezbędne do prawidłowego przekazywania naprężeń między stalą a betonem.

Kiedy należy zwiększyć otulinę ze względu na grube kruszywo

Istnieje specyficzny przypadek, w którym otulinę `c_min, b` należy zwiększyć o dodatkowe 5 mm. Dotyczy to sytuacji, gdy maksymalny wymiar ziaren kruszywa użytego do produkcji betonu przekracza 32 mm. W takich przypadkach, grubsze kruszywo może utrudniać prawidłowe otoczenie pręta zbrojeniowego przez zaczyn cementowy, potencjalnie tworząc puste przestrzenie lub osłabiając przyczepność. Dodatkowe 5 mm otuliny ma na celu zapewnienie odpowiedniej konsolidacji betonu wokół zbrojenia i zagwarantowanie jego skutecznego zakotwienia.

Finalne obliczenia otuliny nominalnej studium przypadku krok po kroku

W tej sekcji przedstawimy praktyczne przykłady obliczeń otuliny nominalnej. Pokażemy krok po kroku, jak stosować omówione wcześniej zasady i wzory, aby uzyskać prawidłową wartość projektową `c_nom`, która zapewni bezpieczeństwo i trwałość konstrukcji.

Przykład 1: Obliczenie otuliny dla słupa w garażu podziemnym (klasa XD, R60)

Rozważmy obliczenie otuliny nominalnej dla słupa żelbetowego w garażu podziemnym. Przyjmujemy klasę ekspozycji XD2 (wysokie stężenie chlorków) i wymaganą odporność ogniową R60. Średnica pręta zbrojeniowego wynosi Ø20 mm.

1. Warunek przyczepności (c_min, b): Średnica pręta Ø20 mm, więc c_min, b = 20 mm.

2. Warunek trwałości (c_min, dur): Dla klasy ekspozycji XD2 i typowej klasy konstrukcji (np. S4), norma PN-EN 1992-1-1 (tabela 4.4N) podaje zazwyczaj wartość c_min, dur = 35 mm.

3. Warunek odporności ogniowej (c_min, fire): Dla R60, typowa otulina wynosi około 20-25 mm. Przyjmijmy 25 mm.

4. Otulina minimalna (c_min): Wybieramy największą z powyższych wartości: c_min = max(20 mm, 35 mm, 25 mm) = 35 mm.

5. Otulina nominalna (c_nom): Dodajemy standardową odchyłkę wykonawczą: c_nom = c_min + Δc_dev = 35 mm + 10 mm = 45 mm.

Dla tego słupa projektowana otulina nominalna wynosi 45 mm.

Przykład 2: Obliczenie otuliny dla płyty stropowej wewnątrz budynku (klasa XC1, R30)

Teraz obliczymy otulinę dla płyty stropowej wewnątrz suchego budynku, o klasie ekspozycji XC1 i odporności ogniowej R30. Przyjmujemy średnicę pręta zbrojeniowego Ø12 mm.

1. Warunek przyczepności (c_min, b): Średnica pręta Ø12 mm, więc c_min, b = 12 mm.

2. Warunek trwałości (c_min, dur): Dla klasy ekspozycji XC1 i typowej klasy konstrukcji (np. S4), norma PN-EN 1992-1-1 podaje zazwyczaj wartość c_min, dur = 10 mm.

3. Warunek odporności ogniowej (c_min, fire): Dla R30, typowa otulina wynosi około 10-15 mm. Przyjmijmy 15 mm.

4. Otulina minimalna (c_min): Wybieramy największą z powyższych wartości: c_min = max(12 mm, 10 mm, 15 mm) = 15 mm.

5. Otulina nominalna (c_nom): Dodajemy standardową odchyłkę wykonawczą: c_nom = c_min + Δc_dev = 15 mm + 10 mm = 25 mm.

Dla tej płyty stropowej projektowana otulina nominalna wynosi 25 mm. W tym przypadku, to wymóg odporności ogniowej narzucił większą otulinę niż warunek przyczepności czy trwałości.

Najczęstsze błędy wykonawcze i jak ich uniknąć na placu budowy

W tej końcowej sekcji skupimy się na praktycznych aspektach wykonawstwa. Omówimy najczęściej popełniane błędy na budowie, które prowadzą do niezachowania wymaganej grubości otuliny, oraz zaproponujemy skuteczne metody ich unikania, aby zapewnić zgodność z projektem i normami.

Niewłaściwe lub brakujące podkładki dystansowe główny winowajca

Najczęstszą przyczyną problemów z otuliną jest niewłaściwe stosowanie podkładek dystansowych. Mogą one być źle rozmieszczone, brakować ich zupełnie, lub być użyte w niewłaściwej wysokości. Podkładki, wykonane z betonu, plastiku lub stali, mają za zadanie utrzymać zbrojenie w stałej odległości od szalunku. Kluczowe jest ich prawidłowe rozmieszczenie z odpowiednim rozstawem, zgodnie z wytycznymi projektanta, oraz użycie podkładek o właściwej wysokości, odpowiadającej wymaganej otulinie. Zaniedbanie tego aspektu prowadzi bezpośrednio do zmniejszenia otuliny w wielu miejscach konstrukcji.

Deformacja siatek i koszy zbrojeniowych podczas betonowania

Kolejnym częstym błędem jest deformacja siatek i koszy zbrojeniowych podczas procesu betonowania. Ciężar świeżego betonu oraz intensywne wibrowanie, niezbędne do jego zagęszczenia, mogą spowodować przesunięcie zbrojenia, zwłaszcza gdy nie jest ono odpowiednio podparte. Prowadzi to do zmniejszenia otuliny w niektórych miejscach i jej nadmiernego zwiększenia w innych. Aby temu zapobiec, należy zapewnić solidne podparcie zbrojenia, stosować podkładki dystansowe w odpowiedniej ilości i rozstawie, a także prowadzić proces wibrowania betonu w sposób ostrożny i kontrolowany, unikając bezpośredniego kontaktu wibratora z prętami zbrojeniowymi.

Przeczytaj również: Beton GRC: Właściwości, Zastosowania i Koszty w Polsce

Jak prawidłowo kontrolować grubość otuliny przed i po betonowaniu

Skuteczna kontrola grubości otuliny jest niezbędna na każdym etapie budowy. Przed betonowaniem, należy dokonywać pomiarów wizualnych i za pomocą miarki, sprawdzając rozmieszczenie i wysokość podkładek dystansowych oraz pozycję zbrojenia względem szalunku. Po betonowaniu, gdy konstrukcja jest już dostępna, można stosować bardziej zaawansowane metody. Do najpopularniejszych należą mierniki do otuliny, które działają na zasadzie indukcji elektromagnetycznej i pozwalają na nieniszczące pomiary grubości otuliny oraz lokalizację zbrojenia. Ważne jest, aby wyniki wszystkich kontroli były dokumentowane, a wszelkie stwierdzone nieprawidłowości niezwłocznie korygowane. Rola nadzoru budowlanego w tym procesie jest nie do przecenienia.
