Dystanse do zbrojenia, choć niewielkie, odgrywają absolutnie kluczową rolę w zapewnieniu trwałości i bezpieczeństwa każdej konstrukcji żelbetowej. Ich zadaniem jest utrzymanie precyzyjnie określonej odległości prętów zbrojeniowych od szalunku, co gwarantuje odpowiednią grubość otuliny betonowej. Ten artykuł stanowi kompleksowy przewodnik, który odpowie na wszystkie pytania dotyczące rodzajów, zastosowania, doboru i prawidłowego montażu tych niepozornych, lecz niezbędnych elementów, skierowany do wykonawców, inwestorów i ambitnych majsterkowiczów.
Dystanse zbrojeniowe fundament trwałej konstrukcji betonowej
- Dystanse zapewniają prawidłową grubość otuliny betonowej, chroniąc zbrojenie przed korozją i ogniem.
- Norma PN-EN 1992-1-1: 2008 (Eurokod 2) określa wymagania dotyczące otuliny.
- Główne typy dystansów to plastikowe (ekonomiczne), betonowe (wytrzymałe, ognioodporne) i stalowe (do zbrojenia górnego).
- Wybór dystansu zależy od elementu konstrukcyjnego, średnicy prętów, rodzaju podłoża i wymaganej grubości otuliny.
- Prawidłowy montaż (4-8 sztuk/m² dla zbrojenia poziomego) jest kluczowy; unikanie przypadkowych materiałów to podstawa.
Dlaczego mały plastikowy element decyduje o wieloletniej trwałości Twojej budowli?
Zastanawialiście się kiedyś, jak to możliwe, że pozornie nieistotne, małe elementy, takie jak dystanse zbrojeniowe, mają tak ogromny wpływ na wieloletnią trwałość i bezpieczeństwo całej budowli? Otóż, kryje się za tym prosta, ale niezwykle ważna zasada inżynierska. Dystanse to nie tylko sposób na utrzymanie prętów w ryzach podczas betonowania; to fundament prawidłowej otuliny, która jest niczym pancerz chroniący stal przed niszczycielskim działaniem czasu i środowiska. Zaniedbanie tego detalu może mieć katastrofalne skutki dla konstrukcji, o czym przekonacie się w dalszej części artykułu.
Czym jest otulina zbrojenia i dlaczego stanowi pancerz dla betonu?
Otulina zbrojenia to warstwa betonu, która otacza pręty stalowe tworzące ruszt zbrojeniowy w konstrukcji żelbetowej. Jej podstawowym zadaniem jest ochrona stali przed dwoma głównymi zagrożeniami: korozją i ogniem. Wilgoć i agresywne substancje chemiczne obecne w środowisku mogą przenikać przez beton i atakować stal, prowadząc do jej rdzewienia. Zardzewiałe zbrojenie traci swoją wytrzymałość i zaczyna pęcznieć, co z kolei powoduje pękanie betonu. Odpowiednia grubość otuliny działa jak bariera, która zapobiega tym procesom, zapewniając długowieczność konstrukcji. Ponadto, w przypadku pożaru, otulina betonowa spowalnia nagrzewanie się prętów stalowych, opóźniając moment, w którym tracą one swoją nośność.Skutki zaniedbania: od pęknięć i rdzy po ryzyko katastrofy budowlanej
Brak stosowania dystansów lub używanie do ich zastąpienia przypadkowych materiałów, takich jak kamienie, kawałki gruzu czy drewno, to prosta droga do poważnych problemów konstrukcyjnych. Kamienie i gruz mogą zawierać substancje, które przyspieszają korozję stali, a ich nieregularny kształt i twardość mogą prowadzić do powstania naprężeń w betonie. Drewno, nasiąkając wodą, pęcznieje i kurczy się, co również negatywnie wpływa na integralność konstrukcji. Co gorsza, takie prowizoryczne rozwiązania mogą ulec przemieszczeniu podczas wylewania betonu, skutkując nierównomierną grubością otuliny. W skrajnych przypadkach może to doprowadzić do obniżenia nośności konstrukcji, pęknięć betonu, a nawet, w dłuższej perspektywie, do zagrożenia jej stabilności i bezpieczeństwa użytkowników.
Norma Eurokod 2 w praktyce: jakie wymagania stawia się otulinie w Polsce?
W polskim budownictwie, podobnie jak w całej Europie, wymagania dotyczące grubości otuliny betonowej są precyzyjnie określone przez normę PN-EN 1992-1-1: 2008, znaną jako Eurokod 2. Norma ta nie podaje jednej, uniwersalnej wartości, lecz uzależnia ją od szeregu czynników. Kluczowe znaczenie ma tak zwana klasa ekspozycji, czyli warunki, w jakich będzie znajdować się konstrukcja czy będzie narażona na wilgoć, mróz, działanie soli drogowej czy agresywnych substancji chemicznych. Inne wymagania dotyczą elementów pionowych (ściany, słupy), a inne poziomych (stropy, ławy fundamentowe). Istotna jest również wymagana odporność ogniowa, która determinuje minimalną grubość otuliny chroniącej stal przed wysoką temperaturą przez określony czas. Projektant konstrukcji uwzględnia wszystkie te czynniki, aby dobrać optymalną i bezpieczną grubość otuliny.
Przegląd rynku: jakie dystanse zbrojeniowe znajdziesz w polskim składzie budowlanym?
Rynek materiałów budowlanych oferuje szeroki wachlarz dystansów do zbrojenia, które różnią się materiałem wykonania, kształtem, przeznaczeniem i ceną. Zrozumienie tych różnic jest kluczowe dla dokonania świadomego wyboru, który zapewni optymalną ochronę zbrojenia i trwałość konstrukcji. Podstawowy podział dystansów opiera się na materiale, z jakiego są wykonane, co bezpośrednio przekłada się na ich właściwości i zastosowanie.
Dystanse plastikowe: ekonomiczny standard dla większości zastosowań

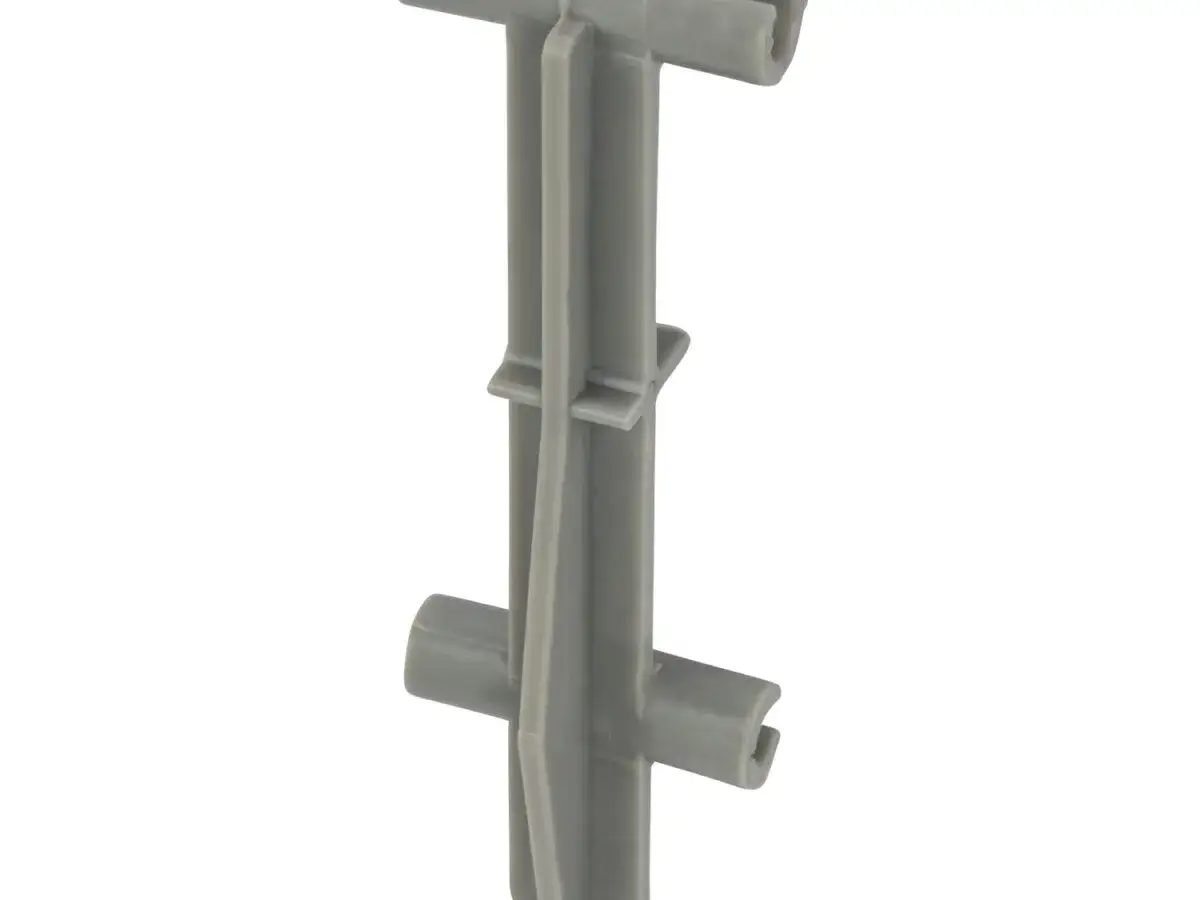

Dystanse wykonane z tworzywa sztucznego to zdecydowanie najpopularniejsze rozwiązanie na polskim rynku, głównie ze względu na ich atrakcyjną cenę i łatwość użycia. Produkowane są zazwyczaj z PVC lub polipropylenu (PP), materiałów odpornych na wilgoć i stosunkowo lekkich. Występują w niezliczonej ilości kształtów od małych "gwiazdek" czy krążków, idealnych do zbrojenia poziomego, po bardziej skomplikowane formy przeznaczone do konkretnych zastosowań. Ich główną wadą jest jednak ograniczona odporność na wysokie temperatury, co sprawia, że nie są zalecane do zastosowań wymagających podwyższonej odporności ogniowej.
Dystanse betonowe: kiedy potrzebujesz bezkompromisowej wytrzymałości i ognioodporności?

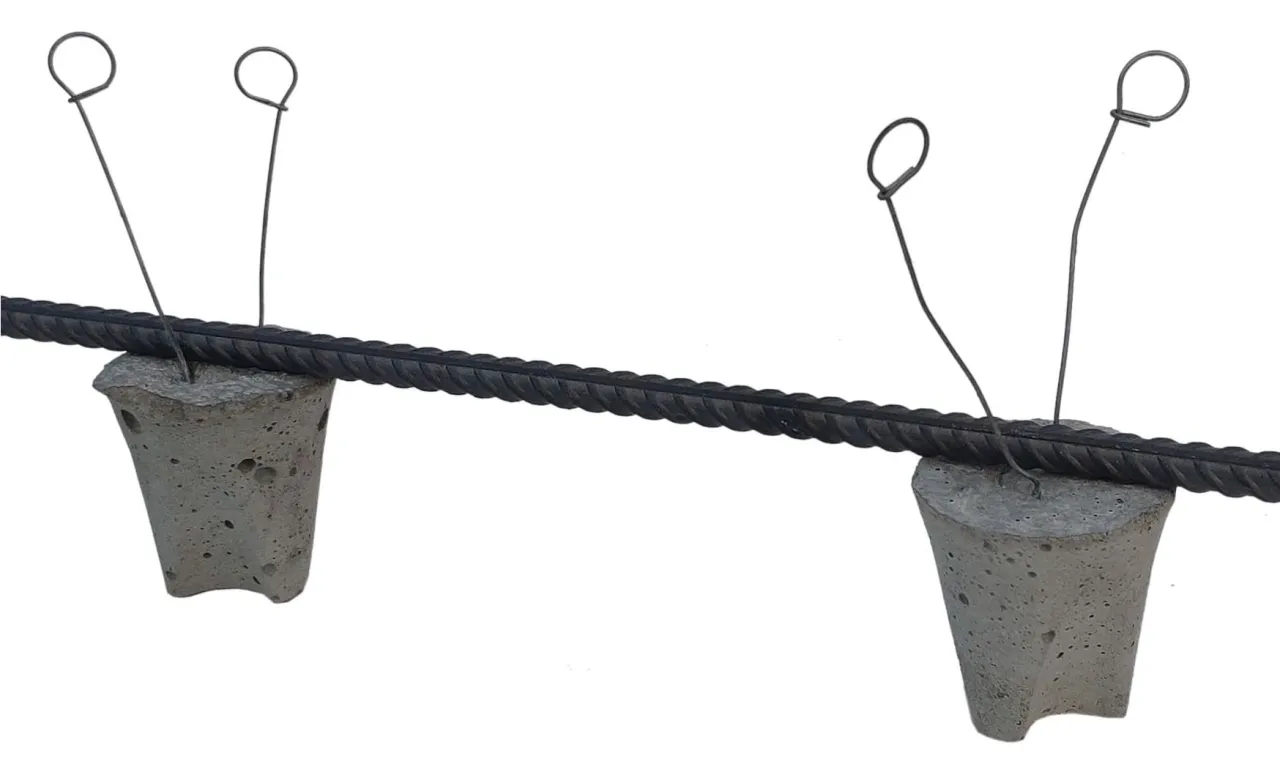

Jeśli priorytetem jest maksymalna wytrzymałość, mrozoodporność i przede wszystkim ognioodporność, dystanse betonowe są doskonałym wyborem. Wykonane z tego samego materiału, co cała konstrukcja, zapewniają idealną integrację i spójność. Często są dodatkowo zbrojone włóknem, co jeszcze bardziej podnosi ich wytrzymałość. Dystanse betonowe są preferowane w sytuacjach, gdzie konstrukcja jest narażona na ekstremalne warunki, na przykład w budownictwie inżynieryjnym, mostach, tunelach, czy przy budowie masywnych fundamentów i elementów narażonych na działanie wysokich temperatur. Ich wadą jest zazwyczaj wyższa cena i większa waga w porównaniu do dystansów plastikowych.
Dystanse stalowe: jak poprawnie podeprzeć zbrojenie górne w stropach?
Dystanse stalowe, często nazywane "kobyłkami" lub dystansami siodłowymi, znajdują swoje główne zastosowanie w podpieraniu górnej warstwy zbrojenia w stropach i płytach. Ich zadaniem jest zapobieganie opadaniu górnej siatki zbrojeniowej pod ciężarem wylewanej mieszanki betonowej. Dzięki nim możliwe jest utrzymanie stałej odległości między zbrojeniem dolnym a górnym, co jest kluczowe dla prawidłowego przenoszenia obciążeń i zapewnienia odpowiedniej otuliny dla obu warstw prętów. Są one szczególnie przydatne w przypadku zbrojenia dwuwarstwowego, gdzie precyzyjne utrzymanie odstępu między warstwami jest niezbędne.
Podkładki punktowe vs. listwy liniowe: którą formę wybrać do swojego zadania?
Dystanse występują nie tylko w formie pojedynczych podkładek, takich jak krążki, gwiazdki czy kobyłki, ale również jako listwy liniowe. Podkładki punktowe są idealne do zapewnienia stabilności zbrojenia w konkretnych punktach, szczególnie tam, gdzie obciążenia są rozłożone równomiernie. Listwy liniowe natomiast oferują większą stabilność na większych powierzchniach i mogą być stosowane tam, gdzie potrzebne jest ciągłe podparcie, np. w przypadku zbrojenia płyt fundamentowych czy dużych stropów. Wybór między podkładkami a listwami zależy od specyfiki elementu konstrukcyjnego, rozkładu obciążeń oraz wymagań projektowych dotyczących stabilności zbrojenia.
Jak dobrać idealne dystanse do zbrojenia? Przewodnik krok po kroku
Dobór odpowiednich dystansów do zbrojenia to proces, który wymaga uwzględnienia kilku kluczowych czynników. Prawidłowe dopasowanie tych elementów nie jest kwestią przypadku, ale świadomego podejścia, które gwarantuje, że zbrojenie będzie odpowiednio chronione, a konstrukcja spełni wszystkie wymagania projektowe i normowe. Oto praktyczny przewodnik, który pomoże Ci podjąć najlepszą decyzję.
Krok 1: Sprawdź projekt dopasuj dystans do elementu konstrukcyjnego (ława, strop, ściana, słup)
Pierwszym i najważniejszym krokiem jest dokładne zapoznanie się z projektem budowlanym. Projektant określa tam nie tylko wymagania dotyczące grubości otuliny, ale często również sugeruje lub narzuca rodzaj i typ stosowanych dystansów. Rodzaj elementu konstrukcyjnego, który zbroimy czy jest to ława fundamentowa, strop, ściana czy słup ma bezpośredni wpływ na wybór kształtu i sposobu montażu dystansów. Na przykład, do zbrojenia pionowego ścian i słupów często stosuje się dystanse w kształcie "gwiazdek" lub "krążków", które łatwo zaczepiają się na pionowych prętach, podczas gdy do zbrojenia poziomego płyt i ław lepiej sprawdzają się podkładki o większej podstawie lub listwy.
Krok 2: Zmierz średnicę prętów upewnij się, że dystans będzie stabilny
Kolejnym istotnym aspektem jest dopasowanie dystansu do średnicy prętów zbrojeniowych, które ma on podtrzymywać. Każdy dystans jest zaprojektowany tak, aby pewnie obejmować pręty o określonym zakresie średnic. Zbyt duży otwór w dystansie spowoduje, że pręt będzie się w nim swobodnie przesuwał, co uniemożliwi utrzymanie stałej otuliny. Z kolei zbyt mały otwór może uniemożliwić prawidłowe osadzenie dystansu lub nawet uszkodzić pręt. Należy upewnić się, że wybrany dystans zapewnia stabilne i pewne oparcie dla prętów, zapobiegając ich przemieszczaniu się podczas betonowania.
Krok 3: Określ rodzaj podłoża jakie podkładki na grunt, a jakie na twarde deskowanie?
Rodzaj podłoża, na którym opiera się zbrojenie, ma kluczowe znaczenie dla wyboru dystansu. W przypadku betonowania na twardym, stabilnym deskowaniu (np. stropów czy ścian), zazwyczaj można stosować dystanse o mniejszej podstawie. Jednak gdy betonujemy bezpośrednio na gruncie, na przykład przy fundamentach lub płytach fundamentowych, konieczne jest użycie dystansów o szerszej podstawie, często w kształcie talerzy lub podkładek z nóżkami. Zapobiega to ich zapadaniu się w miękkim podłożu pod ciężarem zbrojenia i mieszanki betonowej, gwarantując utrzymanie prawidłowej wysokości otuliny.
Krok 4: Wybierz wysokość dystansu zgodną z wymaganą grubością otuliny
To najbardziej bezpośredni i krytyczny aspekt doboru dystansu. Wysokość dystansu musi być ściśle dopasowana do wymaganej grubości otuliny betonowej, określonej w projekcie budowlanym oraz zgodnej z normą Eurokod 2. Na przykład, jeśli projekt wymaga otuliny o grubości 35 mm, należy zastosować dystanse o wysokości 35 mm. Zbyt mała otulina nie zapewni wystarczającej ochrony zbrojenia przed korozją i ogniem, podczas gdy zbyt duża może prowadzić do niepotrzebnego zwiększenia zużycia betonu i obniżenia efektywności konstrukcji. Precyzyjne dopasowanie wysokości dystansu jest gwarancją spełnienia wymogów bezpieczeństwa i trwałości.
Montaż dystansów w praktyce kluczowe zasady, które gwarantują sukces
Nawet najlepsze jakościowo dystanse nie spełnią swojej roli, jeśli zostaną zamontowane nieprawidłowo. Prawidłowy montaż to proces, który wymaga uwagi i przestrzegania kilku kluczowych zasad. Tylko dzięki temu możemy mieć pewność, że zbrojenie będzie odpowiednio podparte i chronione przez całą masę betonu, a konstrukcja zachowa swoją integralność i nośność przez lata.
Ile dystansów na metr kwadratowy? Praktyczne wytyczne dla płyt i ścian
Ilość potrzebnych dystansów zależy od wielu czynników, w tym od wielkości i rozstawu prętów zbrojeniowych, a także od ich ułożenia. Ogólna zasada, która sprawdza się w większości przypadków dla zbrojenia poziomego (np. w płytach i ławach fundamentowych), zakłada stosowanie od 4 do 8 dystansów na metr kwadratowy. Dla zbrojenia pionowego (ściany, słupy) dystanse zazwyczaj montuje się co około 50-100 cm w pionie i poziomie, w zależności od grubości i sztywności zbrojenia. Ważne jest, aby zbrojenie było stabilne i nie uginało się pod ciężarem betonu. Należy unikać sytuacji, w której pręty opierają się tylko na kilku punktach, co może prowadzić do ich deformacji.
Jak zapewnić stabilność podkładek podczas betonowania?
Stabilność dystansów podczas wylewania i zagęszczania betonu jest kluczowa. Aby zapobiec ich przemieszczaniu się, należy upewnić się, że są one prawidłowo osadzone na podłożu. W przypadku miękkiego gruntu, dystanse z szeroką podstawą zapobiegają zapadaniu się. Na deskowaniu warto upewnić się, że dystanse są stabilnie umieszczone i nie będą się przesuwać pod wpływem wibracji betoniarki czy ruchu pracowników. Czasami pomocne może być delikatne przytwierdzenie dystansów do deskowania lub zbrojenia, szczególnie w przypadku elementów pionowych. Równomierne rozłożenie ciężaru i unikanie punktowego obciążenia również przyczynia się do utrzymania stabilności.
Zbrojenie górne i dolne specyfika montażu w obu warstwach
Montaż dystansów dla zbrojenia dolnego i górnego różni się nieco w zależności od konstrukcji. W przypadku zbrojenia dolnego, dystanse opierają się bezpośrednio na deskowaniu lub gruncie, podnosząc całą siatkę zbrojeniową na wymaganą wysokość otuliny. Natomiast w przypadku zbrojenia górnego, które znajduje się nad zbrojeniem dolnym (np. w stropach), dystanse stalowe ("kobyłki") lub specjalne dystanse plastikowe utrzymują stały odstęp między obiema warstwami zbrojenia. Zapewniają one również odpowiednią otulinę od górnej powierzchni stropu. Prawidłowe rozmieszczenie dystansów w obu warstwach jest niezbędne dla zapewnienia właściwego działania zbrojenia.
Najczęstsze błędy przy stosowaniu dystansów tego musisz unikać!
Nawet najbardziej precyzyjny projekt i najlepsze materiały mogą zostać zniweczone przez proste błędy popełniane na etapie wykonawstwa. W przypadku dystansów do zbrojenia, istnieje kilka typowych pułapek, które mogą poważnie zagrozić trwałości i bezpieczeństwu konstrukcji. Świadomość tych błędów i aktywne ich unikanie to klucz do sukcesu na budowie.
Błąd #1: Stosowanie kamieni, gruzu lub drewna prosta droga do korozji
To jeden z najbardziej fundamentalnych i niebezpiecznych błędów. Używanie przypadkowych materiałów, takich jak kamienie, kawałki cegieł, gruz czy drewno, jako zamienników dla dedykowanych dystansów jest absolutnie niedopuszczalne. Materiały te często zawierają substancje chemiczne, które przyspieszają korozję stali. Ich nieregularny kształt i twardość mogą prowadzić do powstawania miejscowych koncentracji naprężeń w betonie. Co więcej, takie prowizoryczne "podpórki" mogą łatwo ulec przemieszczeniu podczas betonowania, co skutkuje nierównomierną grubością otuliny, a w konsekwencji otwarciem drogi dla wilgoci i agresywnych czynników do zbrojenia. Według danych Intako.pl, takie praktyki są częstą przyczyną przedwczesnego niszczenia konstrukcji żelbetowych.
Błąd #2: Zbyt rzadkie rozmieszczenie podkładek i uginanie się zbrojenia
Kolejnym częstym błędem jest zbyt rzadkie rozmieszczenie dystansów. Choć może się wydawać, że oszczędzamy w ten sposób czas i materiał, w rzeczywistości narażamy konstrukcję na poważne ryzyko. Zbrojenie, które nie jest odpowiednio podparte na całej swojej powierzchni, może ugiąć się pod ciężarem wylewanej mieszanki betonowej. To ugięcie prowadzi do nieprawidłowej grubości otuliny w niektórych miejscach będzie ona zbyt mała, a w innych nadmierna. Osłabione zbrojenie traci swoją zdolność do przenoszenia obciążeń, co negatywnie wpływa na wytrzymałość całej konstrukcji.
Przeczytaj również: Zbrojenie schodów żelbetowych: Rysunki i kluczowe błędy
Błąd #3: Wybór złego typu dystansu do obciążenia i warunków na budowie
Rynek oferuje różne rodzaje dystansów, a ich wybór powinien być podyktowany specyfiką zadania. Zastosowanie dystansów plastikowych w warunkach wysokiej temperatury, gdzie wymagana jest odporność ogniowa, może być niewystarczające. Podobnie, użycie dystansów o zbyt małej podstawie na miękkim gruncie doprowadzi do ich zapadania się. Niewłaściwy dobór dystansu do przenoszonego obciążenia lub warunków panujących na budowie może skutkować niespełnieniem wymagań projektowych, a w konsekwencji osłabieniem całej konstrukcji i skróceniem jej żywotności. Zawsze należy kierować się projektem i przeznaczeniem danego elementu konstrukcyjnego.
