Zbrojenie ścian żelbetowych: Praktyczny przewodnik wg Eurokodu 2

Prawidłowe zbrojenie ścian żelbetowych to nie tylko wymóg formalny, ale przede wszystkim klucz do bezpieczeństwa i długowieczności każdej konstrukcji budowlanej. Bez odpowiednio zaprojektowanej i wykonanej siatki stalowej, betonowa ściana nie byłaby w stanie efektywnie przenosić obciążeń, co mogłoby prowadzić do poważnych konsekwencji. Ten przewodnik przybliży fundamentalne zasady i praktyczne aspekty zbrojenia ścian żelbetowych, opierając się na obowiązujących normach i sprawdzonych praktykach inżynierskich.

Dlaczego prawidłowe zbrojenie ściany żelbetowej to fundament bezpieczeństwa budynku

Ściana żelbetowa to znacznie więcej niż tylko element dzielący przestrzeń. Jest to kluczowy element konstrukcyjny, który musi sprostać wielu wyzwaniom. Jej wyjątkowa wytrzymałość wynika z synergii dwóch materiałów: betonu i stali zbrojeniowej. Beton doskonale radzi sobie z przenoszeniem sił ściskających, podczas gdy stal zbrojeniowa przejmuje siły rozciągające. To właśnie połączenie tych dwóch materiałów sprawia, że żelbet jest tak wszechstronny i wytrzymały. Prawidłowe wykonanie zbrojenia jest absolutnie kluczowe dla zapewnienia bezpieczeństwa, stabilności i długowieczności całej konstrukcji budynku. Zaniedbania w tym zakresie mogą prowadzić do szeregu negatywnych skutków, od powstawania nieestetycznych pęknięć, przez nadmierne ugięcia, aż po ryzyko katastrofy budowlanej. Dlatego tak ważne jest, aby każdy etap zbrojenia był realizowany z najwyższą starannością i zgodnie z projektem.

Rola ściany żelbetowej w konstrukcji więcej niż tylko przegroda

Współczesne budownictwo coraz częściej wykorzystuje ściany żelbetowe nie tylko jako przegrody zewnętrzne czy wewnętrzne, ale przede wszystkim jako integralne elementy nośne. Przenoszą one znaczące obciążenia pionowe, takie jak ciężar własny, obciążenia od stropów czy dachu, a także obciążenia poziome, na przykład wynikające z parcia wiatru czy naporu gruntu. Ich konstrukcja musi być zatem przemyślana i solidna, aby zapewnić stabilność całego obiektu.

Beton i stal: jak działa idealny duet w przenoszeniu obciążeń?

Podstawą działania konstrukcji żelbetowych jest specyficzna współpraca betonu i stali. Beton, mimo swojej wysokiej wytrzymałości na ściskanie, jest materiałem kruchym i mało odpornym na rozciąganie. Stal zbrojeniowa, charakteryzująca się dużą wytrzymałością na rozciąganie i plastycznością, doskonale kompensuje te wady betonu. Umieszczona w miejscach, gdzie występują siły rozciągające, przejmuje te naprężenia, zapobiegając pękaniu i deformacji betonu. Ta komplementarność sprawia, że żelbet jest materiałem o unikalnych właściwościach, idealnym do budowy elementów narażonych na złożone obciążenia.

Konsekwencje błędów w zbrojeniu: od pęknięć po ryzyko katastrofy

Niewłaściwie wykonane zbrojenie może mieć katastrofalne skutki. Najczęściej obserwowane problemy to pojawienie się rys i pęknięć, które nie tylko oszpecają konstrukcję, ale także stanowią wstęp do dalszych uszkodzeń, ułatwiając wnikanie wilgoci i agresywnych substancji, co prowadzi do korozji stali. W skrajnych przypadkach, błędy w zbrojeniu mogą doprowadzić do utraty nośności elementu, jego nadmiernych ugięć, a nawet do całkowitego zawalenia się konstrukcji. Dlatego tak ważne jest, aby przestrzegać zasad projektowania i wykonawstwa.

Kluczowe zasady zbrojenia ścian podyktowane przez Eurokod 2 (PN-EN 1992-1-1)

Projektowanie zbrojenia ścian żelbetowych opiera się na precyzyjnych wytycznych zawartych w normie PN-EN 1992-1-1, znanej jako Eurokod 2. Norma ta określa nie tylko wymagania wytrzymałościowe, ale także zasady dotyczące minimalnych i maksymalnych ilości stali oraz jej rozmieszczenia. Zrozumienie tych zasad jest kluczowe dla zapewnienia bezpieczeństwa i funkcjonalności konstrukcji. W praktyce, ściany żelbetowe najczęściej zbroi się dwiema siatkami prętów jedną przy każdej powierzchni ściany które zapewniają skuteczne przenoszenie obciążeń w obu kierunkach. Kluczowe jest również zachowanie odpowiedniej otuliny betonowej, chroniącej stal przed korozją i ogniem.

Zbrojenie minimalne a konstrukcyjne co mówi norma?

Eurokod 2 rozróżnia dwa rodzaje zbrojenia: minimalne i konstrukcyjne. Zbrojenie minimalne ma na celu zapobieganie powstawaniu nadmiernych rys skurczowych i temperaturowych oraz zapewnienie pewnej ciągliwości materiału w przypadku przekroczenia granicy plastyczności stali. Z kolei zbrojenie konstrukcyjne jest wynikiem szczegółowych obliczeń statyczno-wytrzymałościowych i ma na celu zapewnienie wymaganej nośności elementu konstrukcyjnego. Oba rodzaje zbrojenia są niezbędne i muszą być uwzględnione w projekcie.

Zbrojenie pionowe: jak obliczyć minimalny i maksymalny przekrój stali? (As, v, min i As, v, max)

Norma PN-EN 1992-1-1 precyzuje wymagania dotyczące pola przekroju zbrojenia pionowego. Minimalne pole przekroju zbrojenia pionowego (A_{s, v, min}) nie powinno być mniejsze niż 0,002 pola przekroju poprzecznego ściany (A_c), co można zapisać wzorem: A_{s, v, min} = 0,002 * A_c. Jest to zabezpieczenie przed niekontrolowanym zarysowaniem. Z drugiej strony, maksymalne pole przekroju zbrojenia pionowego (A_{s, v, max}) nie powinno przekraczać 0,04 pola przekroju ściany: A_{s, v, max} = 0,04 * A_c. Przekroczenie tej wartości mogłoby utrudnić prawidłowe betonowanie i negatywnie wpłynąć na przyczepność betonu do stali.

Zbrojenie poziome: dlaczego jest niezbędne do kontroli zarysowań skurczowych?

Zbrojenie poziome odgrywa kluczową rolę w przeciwdziałaniu powstawaniu rys skurczowych i temperaturowych, które mogą pojawić się w betonie w wyniku zmian wilgotności i temperatury. Norma wymaga, aby pole przekroju zbrojenia poziomego (A_{s, h}) było nie mniejsze niż 25% przekroju zbrojenia pionowego (A_{s, v}) lub 0,001 pola przekroju ściany (A_c). Wybierana jest większa z tych wartości: A_{s, h} ≥ 0,25 * A_{s, v} lub A_{s, h} ≥ 0,001 * A_c. Zapewnia to równomierne rozłożenie naprężeń i kontrolę nad zarysowaniem.

Maksymalny rozstaw prętów jak gęsto układać siatkę zbrojeniową?

Odpowiedni rozstaw prętów zbrojeniowych jest niezbędny dla efektywnego przenoszenia obciążeń i zapewnienia prawidłowego otulenia betonem. Zgodnie z Eurokodem 2, maksymalny rozstaw prętów pionowych nie powinien przekraczać trzykrotności grubości ściany, ani być większy niż 400 mm. Podobnie, maksymalny rozstaw prętów poziomych wynosi 400 mm. Te ograniczenia gwarantują, że stal będzie równomiernie rozmieszczona w całej objętości betonu, co przekłada się na jego jednorodność i wytrzymałość.

Materiały i technika wykonania: praktyczny przewodnik krok po kroku

Wybór odpowiednich materiałów i stosowanie właściwych technik wykonawczych to fundament solidnego zbrojenia ścian żelbetowych. Na rynku dostępne są różne rodzaje stali zbrojeniowej, a jej właściwy dobór, jak również sposób montażu siatki zbrojeniowej, mają bezpośredni wpływ na parametry wytrzymałościowe i trwałość konstrukcji. Niezwykle ważnym aspektem jest również zapewnienie odpowiedniej otuliny betonowej, która chroni stal przed korozją i ogniem. Według danych inzynieria.com, prawidłowa otulina jest kluczowa dla długowieczności konstrukcji. W praktyce, aby zapewnić stałą i wymaganą grubość otuliny, stosuje się specjalne podkładki dystansowe.

Jaka stal na zbrojenie ściany? Przewodnik po klasach i gatunkach (np. B500SP)

W Polsce najczęściej stosowaną stalą zbrojeniową jest stal o symbolu B500SP. Charakteryzuje się ona wysoką wytrzymałością na rozciąganie (granica plastyczności na poziomie 500 MPa) oraz dobrą urabialnością, co ułatwia jej kształtowanie i wiązanie. Dostępne są również inne gatunki stali, jednak B500SP jest standardem w większości projektów budowlanych ze względu na swoje optymalne właściwości mechaniczne i ekonomiczne.

Siatki zgrzewane czy pręty wiązane na budowie co wybrać?

Zbrojenie ścian można wykonać na dwa główne sposoby: przy użyciu gotowych siatek zgrzewanych lub poprzez wiązanie pojedynczych prętów na budowie. Siatki zgrzewane oferują szybkość montażu i precyzję wykonania, ponieważ ich wymiary i rozstaw prętów są ściśle określone przez producenta. Z kolei wiązanie prętów na budowie daje większą elastyczność, co może być przydatne w przypadku skomplikowanych kształtów lub konieczności dopasowania zbrojenia do istniejących elementów. Wybór metody zależy od specyfiki projektu, dostępności materiałów i preferencji wykonawcy.

Otulina niewidoczny strażnik trwałości zbrojenia. Jak dobrać jej grubość?

Otulina betonowa to warstwa betonu znajdująca się pomiędzy powierzchnią zbrojenia a zewnętrzną powierzchnią elementu żelbetowego. Jej podstawową funkcją jest ochrona stali zbrojeniowej przed korozją, która może być wywołana przez wilgoć, agresywne substancje chemiczne czy dwutlenek węgla. Otulina chroni również zbrojenie przed działaniem wysokich temperatur w przypadku pożaru. Minimalna grubość otuliny jest ściśle określona w normie PN-EN 1992-1-1 i zależy od klasy ekspozycji, czyli warunków środowiskowych, w jakich znajdzie się konstrukcja (np. narażenie na wilgoć, działanie soli), oraz od klasy konstrukcji. Zazwyczaj dla ścian zewnętrznych wynosi ona co najmniej 25-35 mm.

Podkładki dystansowe: mały element, wielka rola w zapewnieniu prawidłowej otuliny

Podkładki dystansowe, często nazywane "żabkami" lub "kostkami", to małe elementy wykonane z betonu, tworzywa sztucznego lub metalu, które umieszcza się między prętami zbrojenia a szalunkiem. Ich głównym zadaniem jest utrzymanie zbrojenia w odpowiedniej pozycji i zapewnienie stałej, wymaganej grubości otuliny betonowej na całej powierzchni elementu. Bez podkładek dystansowych istnieje ryzyko, że pręty zbrojeniowe oprą się bezpośrednio o szalunek, co doprowadzi do zmniejszenia otuliny w tych miejscach i zwiększy ryzyko korozji.

Zbrojenie w sytuacjach szczególnych na co zwrócić uwagę?

Każda konstrukcja budowlana posiada elementy, które wymagają szczególnej uwagi podczas zbrojenia. Narożniki, połączenia ścian, otwory okienne i drzwiowe, a także ściany fundamentowe i oporowe wszystkie te miejsca charakteryzują się specyficznymi rozkładami naprężeń i wymagają indywidualnego podejścia. Prawidłowe zbrojenie tych stref jest kluczowe dla zapewnienia ciągłości konstrukcji i jej stabilności. Warto również pamiętać o zastosowaniu strzemion w określonych sytuacjach, które dodatkowo stabilizują zbrojenie i zwiększają nośność elementu.

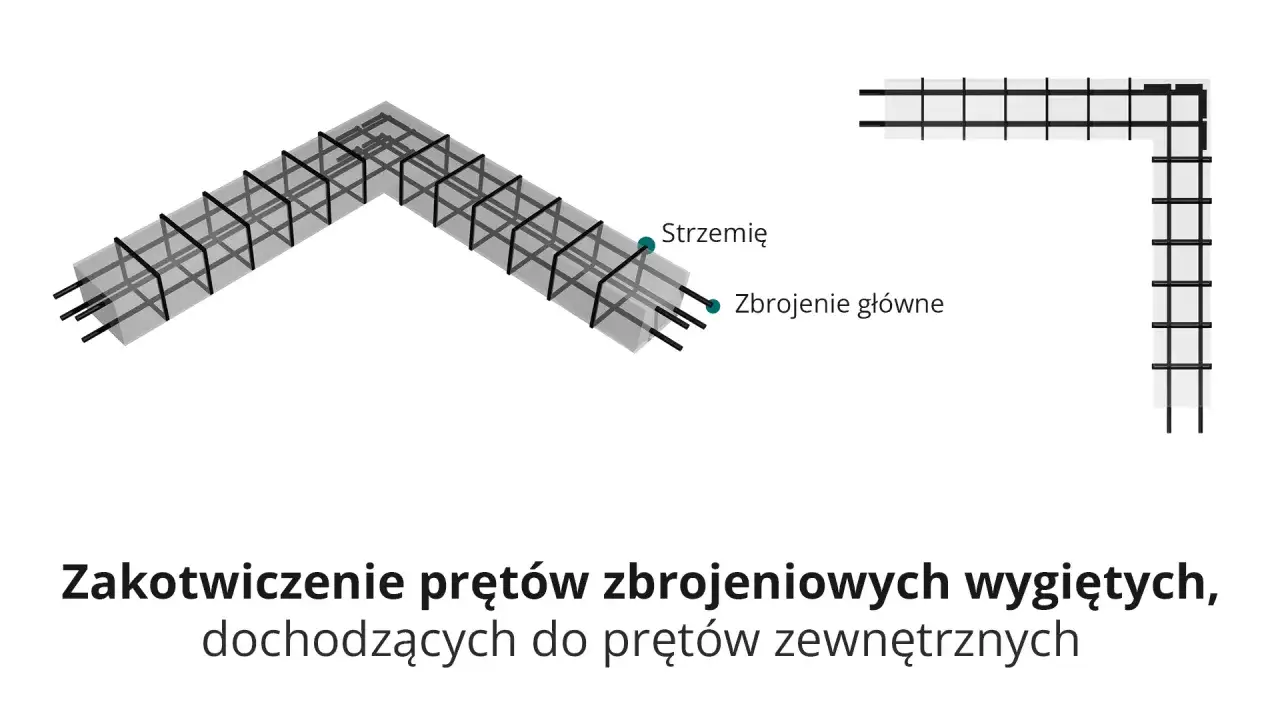

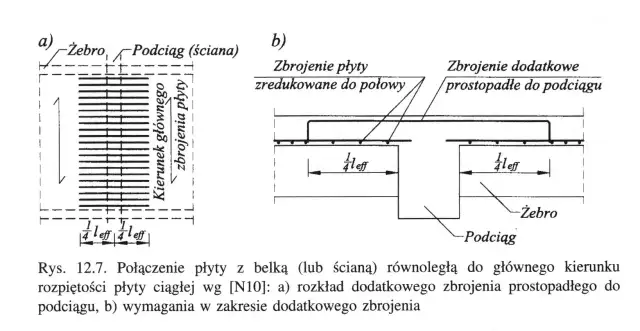

Jak poprawnie zbroić narożniki i połączenia ścian?

Narożniki i połączenia ścian to punkty krytyczne, w których dochodzi do koncentracji naprężeń. Aby zapewnić ciągłość konstrukcji i efektywne przenoszenie obciążeń, pręty zbrojeniowe powinny być odpowiednio zakotwione i zazbrojone. Zazwyczaj stosuje się odpowiednio długie zakłady prętów, przeplatając je między ścianami, lub stosuje się specjalne kształtki zbrojeniowe, na przykład pręty zginane w kształcie litery "L". Kluczowe jest, aby zbrojenie w narożnikach i na skrzyżowaniach było ciągłe i zapewniało odpowiednią wytrzymałość.

Zbrojenie wokół otworów okiennych i drzwiowych zasady dozbrajania krawędzi

Otwory w ścianach, takie jak okna i drzwi, stanowią osłabienie konstrukcji, dlatego wymagają specjalnego zbrojenia. Wokół otworów należy zastosować dodatkowe pręty zbrojeniowe, które przejmują naprężenia rozciągające i ścinające. Szczególną uwagę należy zwrócić na naroża otworów, gdzie koncentracja naprężeń jest największa. W tych miejscach stosuje się dodatkowe zbrojenie ukośne, najczęściej w postaci prętów w kształcie litery "L" lub "V", które zapobiegają powstawaniu rys i pęknięć.

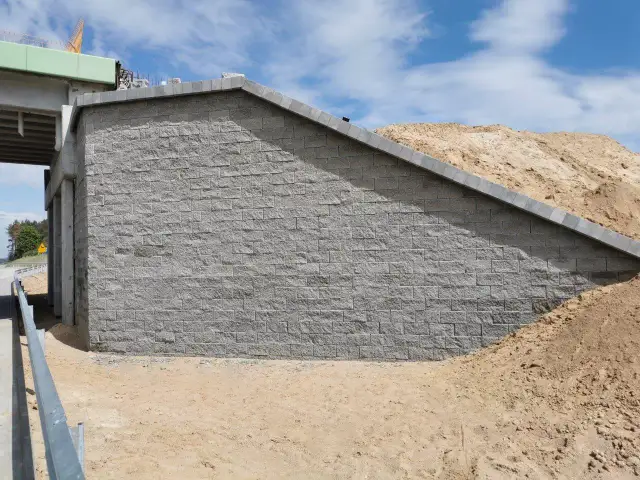

Ściany fundamentowe i oporowe specyfika zbrojenia w kontakcie z gruntem

Ściany fundamentowe i oporowe są elementami konstrukcji bezpośrednio oddziałującymi z gruntem. Z tego powodu ich zbrojenie musi uwzględniać dodatkowe obciążenia wynikające z parcia gruntu, a także specyficzne warunki wilgotnościowe. Zbrojenie ścian fundamentowych jest zazwyczaj bardziej intensywne, zwłaszcza w dolnej części, gdzie występują największe naprężenia. W przypadku ścian oporowych, kluczowe jest zapewnienie odpowiedniego zakotwienia i stabilności, aby zapobiec ich przewróceniu lub przesunięciu.

Kiedy w ścianie potrzebne są strzemiona? Rola zbrojenia poprzecznego

Strzemiona to elementy zbrojenia poprzecznego, które otaczają pręty zbrojenia podłużnego. Ich główną rolą jest stabilizacja prętów ściskanych, zapobieganie ich wyboczeniu oraz przejmowanie sił ścinających. Zgodnie z normą, strzemiona są wymagane w ścianach żelbetowych, gdy całkowite pole przekroju zbrojenia pionowego (A_{s, v}) przekracza 2% pola przekroju betonu (0,02 * A_c). W takich sytuacjach strzemiona stają się niezbędne do zapewnienia odpowiedniej nośności i stabilności ściany.

Najczęstsze błędy wykonawcze przy zbrojeniu ścian i jak ich unikać

Nawet najlepiej zaprojektowane zbrojenie może okazać się nieskuteczne, jeśli zostanie wykonane z błędami. Na placu budowy zdarzają się sytuacje, które mogą negatywnie wpłynąć na jakość i bezpieczeństwo konstrukcji. Do najczęstszych błędów należą: zastosowanie stali o niewłaściwej średnicy lub klasie, zbyt mała lub nierównomierna otulina betonowa, nieprawidłowa długość i lokalizacja zakładów prętów, brak ciągłości zbrojenia w narożach i na skrzyżowaniach ścian, a także zanieczyszczenie zbrojenia rdzą, ziemią czy olejem. Każdy z tych błędów może prowadzić do poważnych konsekwencji, dlatego kluczowe jest świadome ich unikanie.

Błąd #1: Zastosowanie stali o niewłaściwej średnicy lub klasie

Użycie stali o średnicy mniejszej niż przewidziana w projekcie obniża nośność zbrojenia, podczas gdy stal o zbyt dużej średnicy może utrudnić prawidłowe betonowanie i zapewnienie otuliny. Stosowanie stali o niewłaściwej klasie, czyli o innych parametrach mechanicznych, może prowadzić do nieprzewidzianych zachowań konstrukcji pod obciążeniem. Zawsze należy weryfikować zgodność używanej stali z projektem.

Błąd #2: Zbyt mała lub nierównomierna otulina betonowa

Niewystarczająca otulina betonowa to prosta droga do korozji zbrojenia. Wilgoć i agresywne czynniki środowiskowe mogą łatwiej przeniknąć do stali, inicjując proces rdzewienia, który osłabia przekrój prętów i zmniejsza ich przyczepność do betonu. Nierównomierna otulina może prowadzić do koncentracji naprężeń i miejscowego osłabienia konstrukcji. Należy stosować podkładki dystansowe i kontrolować grubość otuliny.

Błąd #3: Nieprawidłowa długość i lokalizacja zakładów prętów

Zakłady prętów to miejsca, gdzie dwa pręty są ze sobą łączone, aby zapewnić ciągłość przenoszenia obciążeń. Zbyt krótkie zakłady lub ich niewłaściwa lokalizacja mogą spowodować, że połączenie nie będzie wystarczająco wytrzymałe, co osłabi całe zbrojenie. Długość zakładu zależy od średnicy pręta i klasy stali, a jej prawidłowe obliczenie jest kluczowe dla bezpieczeństwa konstrukcji.

Błąd #4: Brak ciągłości zbrojenia w narożach i na skrzyżowaniach ścian

Naroża i skrzyżowania ścian to miejsca szczególnie narażone na działanie naprężeń. Brak odpowiedniego zazbrojenia tych stref, czyli brak ciągłości prętów przechodzących z jednej ściany do drugiej, znacząco osłabia konstrukcję. Może to prowadzić do powstawania rys i pęknięć w tych newralgicznych punktach. Należy zawsze stosować rozwiązania zapewniające ciągłość zbrojenia, zgodnie z projektem.

Błąd #5: Zanieczyszczenie zbrojenia (rdza, ziemia, olej)

Zanieczyszczone zbrojenie ma gorszą przyczepność do betonu, co obniża efektywność współpracy tych materiałów. Rdza, ziemia, olej czy inne zanieczyszczenia mogą tworzyć warstwę izolującą, która utrudnia prawidłowe związanie betonu ze stalą. Przed betonowaniem należy upewnić się, że zbrojenie jest czyste. Lekka, powierzchniowa rdza jest zazwyczaj dopuszczalna, ale silne naloty czy inne zanieczyszczenia wymagają usunięcia.

Zbrojenie ścian żelbetowych: klucz do solidnej i trwałej konstrukcji

Podsumowując, prawidłowe zbrojenie ścian żelbetowych jest absolutnie fundamentalne dla zapewnienia solidności i długowieczności każdej konstrukcji. Projekt konstrukcyjny stanowi nienaruszalną podstawę do wszelkich prac budowlanych, a jego ścisłe przestrzeganie jest warunkiem koniecznym do osiągnięcia zamierzonego efektu. Skuteczna kontrola jakości wykonania zbrojenia na budowie, obejmująca weryfikację zgodności z projektem, sprawdzenie średnic i rozstawu prętów, grubości otuliny, czystości zbrojenia oraz poprawności połączeń, jest kluczowa dla zapewnienia pełnej zgodności z normami i oczekiwaniami. Dlatego też, korzystanie z profesjonalnego nadzoru inżynierskiego i bezwzględne przestrzeganie wszystkich zasad sztuki budowlanej to inwestycja, która procentuje przez lata, gwarantując bezpieczeństwo i spokój.

Rola projektu konstrukcyjnego jako podstawy do działania

Projekt konstrukcyjny jest dokumentem nadrzędnym, który zawiera wszystkie niezbędne informacje dotyczące sposobu wykonania zbrojenia. Zawiera on szczegółowe rysunki, specyfikacje materiałowe oraz obliczenia statyczno-wytrzymałościowe. Każde odstępstwo od projektu powinno być konsultowane z projektantem i odpowiednio udokumentowane. Ignorowanie projektu konstrukcyjnego jest jednym z najpoważniejszych błędów, jakie mogą zostać popełnione na budowie.

Przeczytaj również: Ile kosztuje drewno konstrukcyjne 2026? Ceny, czynniki, porady

Jak kontrolować jakość wykonania zbrojenia na budowie?

Kontrola jakości zbrojenia na budowie powinna być procesem ciągłym. Obejmuje ona szereg działań, takich jak: weryfikacja zgodności ułożonego zbrojenia z projektem (średnice prętów, ich rozmieszczenie, długość i sposób wykonania zakładów), sprawdzenie grubości otuliny betonowej za pomocą specjalnych przyrządów pomiarowych, ocena czystości zbrojenia, a także kontrola poprawności wykonania połączeń i zakotwień. Regularne inspekcje i dokumentowanie wyników kontroli pozwalają na wczesne wykrycie i eliminację ewentualnych błędów.
