Zbrojenie okna narożnego to jeden z tych elementów konstrukcyjnych, które wymagają szczególnej uwagi i precyzji. Jego prawidłowe wykonanie jest absolutnie kluczowe dla bezpieczeństwa i trwałości całego budynku, ponieważ odpowiada za przenoszenie znaczących obciążeń. Niezależnie od tego, czy decydujemy się na okno narożne ze słupem konstrukcyjnym, czy na efektowny "szklany narożnik" bez niego, szczegółowe wskazówki techniczne i wiedza ekspercka są tu nieodzowne.
Kluczowe aspekty zbrojenia okna narożnego w budownictwie
- Prawidłowe zbrojenie nadproża narożnego jest krytyczne dla stabilności konstrukcji i przenoszenia obciążeń ze stropów oraz dachu.
- Wybór między oknem ze słupem a tzw. „szklanym narożnikiem” bez słupa wpływa na złożoność projektu i wykonawstwa.
- Nadproża monolityczne (wylewane) są najczęściej stosowane, ale dostępne są również prefabrykowane systemy oraz konstrukcje stalowe.
- Projekt konstrukcyjny od uprawnionego specjalisty jest niezbędny, zwłaszcza w przypadku narożników bez słupa.
- Należy unikać błędów wykonawczych, takich jak brak projektu, niewłaściwa stal czy beton, oraz zaniedbanie izolacji termicznej.
- Zapewnienie ciągłości izolacji termicznej jest kluczowe dla uniknięcia mostków cieplnych i strat energii.
Dlaczego zbrojenie okna w narożniku to zadanie dla profesjonalistów
Zbrojenie okna narożnego to bez wątpienia jeden z najbardziej wymagających elementów konstrukcyjnych, z jakimi możemy się spotkać na budowie. Jego poprawne wykonanie wykracza poza standardowe procedury i wymaga specjalistycznej wiedzy inżynierskiej, a także skrupulatnego przestrzegania zasad projektowych. Zaniedbanie tego etapu może mieć katastrofalne skutki dla całej konstrukcji.
Rola nadproża narożnego w konstrukcji budynku
Nadproże narożne pełni kluczową rolę w przenoszeniu obciążeń pionowych i poziomych. W przypadku okien narożnych bez słupa konstrukcyjnego, które tworzą otwartą przestrzeń, nadproże przejmuje znacznie większe obciążenia. Nie są to tylko siły pochodzące od stropu, ale także od ścian wyższych kondygnacji i ciężaru dachu. Z tego powodu projekt takiego nadproża musi być wykonany przez uprawnionego konstruktora i stanowić integralną część projektu budowlanego. Według danych Muratorplus.pl, jest to element krytyczny dla stabilności konstrukcji.
Nieprawidłowe zaprojektowanie lub wykonanie zbrojenia w tym miejscu może prowadzić do szeregu poważnych problemów. Początkowo mogą pojawić się pęknięcia na ścianach, które z czasem mogą ewoluować w osiadanie całej konstrukcji. W skrajnych, choć na szczęście rzadkich przypadkach, błędy te mogą nawet doprowadzić do katastrofy budowlanej. Naprawa wad w nadprożu narożnym jest zazwyczaj niezwykle trudna i bardzo kosztowna, dlatego kluczowe jest wykonanie wszystkiego zgodnie z projektem już za pierwszym razem.
Okno narożne ze słupem czy bez? Kluczowa decyzja projektowa
Decyzja o tym, czy w narożniku budynku znajdzie się słup nośny, czy też postawimy na efektowny, otwarty narożnik typu "szklany narożnik", ma fundamentalne znaczenie dla całej konstrukcji. Wpływa ona nie tylko na estetykę budynku, ale przede wszystkim na złożoność projektu zbrojenia i dalsze etapy budowy.
Wariant 1: Konstrukcja ze słupem kiedy jest konieczna i jak upraszcza prace?
Jeśli w narożniku budynku zaplanowany jest słup nośny czy to żelbetowy, czy murowany filar sytuacja konstrukcyjna znacząco się upraszcza. W takim przypadku wykonanie nadproży nad dwoma oknami jest zadaniem stosunkowo prostym i przypomina realizację standardowych nadproży nad pojedynczymi otworami w ścianie. Nadproża pracują wówczas jako belki swobodnie podparte, co jest rozwiązaniem prostszym zarówno pod względem konstrukcyjnym, jak i wykonawczym. Jest to często wybierane rozwiązanie, gdy priorytetem jest funkcjonalność i łatwość realizacji.
Wariant 2: Szklany narożnik bez słupa estetyka i wyzwania konstrukcyjne
Zupełnie inaczej przedstawia się sytuacja w przypadku tzw. "szklanego narożnika" czyli okna narożnego pozbawionego słupa konstrukcyjnego. Jest to rozwiązanie niezwykle atrakcyjne wizualnie, otwierające przestrzeń i nadające budynkowi nowoczesny charakter. Jednakże, z punktu widzenia konstrukcyjnego, jest to wyzwanie znacznie większego kalibru. Zbrojenie nadproża nad takim oknem jest skomplikowane, a główne pręty nośne często muszą być układane górą, jako zbrojenie podwieszone, co jest odmienne od standardowych belek. Wymaga to bardzo precyzyjnego projektu konstrukcyjnego, uwzględniającego przenoszenie wszystkich obciążeń na sąsiednie elementy konstrukcyjne.
Jak wybór wpływa na projekt zbrojenia i dalsze koszty?
Wybór między tymi dwoma wariantami ma bezpośredni wpływ na projekt zbrojenia. Wariant ze słupem oznacza prostsze schematy i mniejszą ilość materiału zbrojeniowego. Natomiast "szklany narożnik" generuje potrzebę stworzenia bardziej złożonego projektu, co wiąże się z wyższymi kosztami projektowymi. Samo wykonawstwo również może być droższe, ze względu na skomplikowaną geometrię i konieczność zastosowania specjalistycznych rozwiązań. Dodatkowo, materiały użyte do wykonania nadproża w narożniku bez słupa mogą być droższe, aby zapewnić odpowiednią wytrzymałość i sztywność konstrukcji.
Metody wykonania nadproża narożnego przegląd dostępnych technologii
Na rynku dostępnych jest kilka technologii wykonania nadproży narożnych, z których każda ma swoje specyficzne cechy, zalety i wady. Wybór odpowiedniej metody zależy od projektu, wymagań konstrukcyjnych, a także preferencji inwestora.
Nadproże monolityczne (wylewane na mokro): elastyczność kontra czasochłonność
Najczęściej stosowanym rozwiązaniem są nadproża monolityczne, czyli wylewane na budowie z betonu. Ich główną zaletą jest duża elastyczność można je idealnie dopasować do każdego, nawet najbardziej niestandardowego kształtu otworu. Często są one integralnie łączone z wieńcem stropowym, co dodatkowo wzmacnia konstrukcję. Wadą tej metody jest jednak czasochłonność. Wymaga ona starannego szalowania, precyzyjnego ułożenia zbrojenia, a następnie betonowania. Po wylaniu beton potrzebuje czasu na związanie i osiągnięcie odpowiedniej wytrzymałości, co wydłuża proces budowlany.
Systemowe nadproża prefabrykowane (kształtki U): szybkość i precyzja montażu
Alternatywą dla nadproży monolitycznych są systemowe nadproża prefabrykowane, często wykorzystujące tzw. kształtki typu U. Są to gotowe elementy betonowe, które po ułożeniu w otworze i wstawieniu zbrojenia, zalewa się betonem na budowie. Ich kluczową zaletą jest szybkość montażu i wysoka precyzja wymiarowa, co przekłada się na lepszą jakość wykonania. Często oferują również lepsze parametry izolacyjności termicznej w porównaniu do tradycyjnych nadproży żelbetowych.Konstrukcje stalowe: alternatywa dla ciężkich nadproży żelbetowych
W niektórych przypadkach, zwłaszcza przy dużych rozpiętościach lub specyficznych wymaganiach architektonicznych, można zastosować konstrukcje stalowe jako nadproża. Są one zazwyczaj lżejsze od elementów żelbetowych i pozwalają na osiągnięcie smuklejszych przekrojów, co może być istotne z punktu widzenia estetyki. Wymagają one jednak odpowiedniego zabezpieczenia antykorozyjnego oraz ochrony przeciwpożarowej, co należy uwzględnić w projekcie i wykonawstwie.
Zbrojenie nadproża monolitycznego krok po kroku praktyczny poradnik
Wykonanie monolitycznego nadproża narożnego wymaga precyzyjnego przestrzegania projektu konstrukcyjnego. Poniżej przedstawiam praktyczne wskazówki, które pomogą w nadzorowaniu tego etapu prac budowlanych.
Analiza projektu: jak czytać schemat zbrojenia od konstruktora?
Absolutną podstawą prawidłowego wykonania jest posiadanie i dokładne przeanalizowanie projektu konstrukcyjnego. Dokument ten musi precyzyjnie określać klasę betonu, średnicę i klasę stali zbrojeniowej, a także szczegółowy schemat jej ułożenia. Kluczowe jest zrozumienie oznaczeń na schemacie gdzie znajdują się pręty główne (nośne), gdzie strzemiona, jaki jest ich rozstaw oraz jakie długości zakotwienia należy zastosować. W przypadku nadproży narożnych, zwłaszcza tych bez słupa, schematy te mogą być znacznie bardziej złożone niż w standardowych przypadkach.
Szalowanie fundament precyzyjnego wykonania nadproża
Prawidłowe wykonanie szalunku jest fundamentem dla uzyskania właściwego kształtu i wymiarów nadproża. Szalunek musi być stabilny, aby wytrzymać ciężar betonu, a także szczelny, aby zapobiec wyciekom zaczynu cementowego. Jego wymiary muszą być zgodne z projektem. Precyzja na tym etapie jest kluczowa, ponieważ wszelkie niedokładności w szalunku przełożą się bezpośrednio na kształt gotowego nadproża.Dobór i przygotowanie stali zbrojeniowej: gatunek, średnice i gięcie prętów
Stal zbrojeniowa musi być dobrana zgodnie z projektem zarówno pod względem klasy (np. A-IIIN, B-500B), jak i średnicy prętów. Przed ułożeniem w szalunku stal należy dociąć na odpowiednie długości i, jeśli projekt tego wymaga, odpowiednio ją zgiąć. Wszelkie modyfikacje w stosunku do projektu, nawet pozornie drobne, muszą być konsultowane z konstruktorem, aby nie osłabić wytrzymałości elementu.
Prawidłowe ułożenie zbrojenia: gdzie umieścić pręty główne, a gdzie strzemiona?
Kluczowe jest rozmieszczenie zbrojenia zgodnie ze schematem. Pręty główne, przenoszące największe obciążenia, oraz strzemiona, pełniące funkcję stabilizującą i przenoszące siły ścinające, muszą być umieszczone dokładnie w przewidzianych miejscach. Warto pamiętać, że w przypadku nadproży nad oknami narożnymi bez słupa, główne pręty nośne często układa się w górnej części przekroju nadproża (tzw. zbrojenie podwieszone). Prawidłowe wiązanie prętów za pomocą drutu zbrojeniowego zapewnia ich stabilność podczas betonowania.
Zapewnienie właściwej otuliny betonowej gwarancja trwałości konstrukcji
Otulina betonowa to warstwa betonu otaczająca stal zbrojeniową. Jej odpowiednia grubość jest niezbędna do ochrony stali przed korozją oraz do zapewnienia prawidłowej współpracy stali z betonem. Grubość otuliny jest ściśle określona w projekcie. Aby ją zapewnić, stosuje się specjalne dystanse (podkładki betonowe lub plastikowe). Zbyt mała otulina betonowa znacząco skraca żywotność konstrukcji, prowadząc do jej przedwczesnego uszkodzenia.
Najczęstsze błędy przy zbrojeniu okna narożnego i jak ich unikać
Podczas budowy, zwłaszcza przy skomplikowanych elementach, takich jak nadproża okien narożnych, łatwo o błędy. Poniżej przedstawiam najczęściej popełniane pomyłki, których należy bezwzględnie unikać.
Błąd #1: Wykonanie "na oko" bez projektu konstrukcyjnego
Jest to najpoważniejszy i najbardziej brzemienny w skutki błąd. Nadproże narożne, szczególnie w wariancie bez słupa, wymaga indywidualnych obliczeń i precyzyjnego projektu konstrukcyjnego. Improwizacja i wykonywanie takich elementów "na oko" jest niedopuszczalne i niemal gwarantuje problemy konstrukcyjne w przyszłości. Zawsze bazuj na zatwierdzonym projekcie!
Błąd #2: Zastosowanie niewłaściwej klasy stali lub betonu
Użycie stali o niższej klasie wytrzymałości niż przewidziana w projekcie lub betonu o nieodpowiednich parametrach (np. zbyt niskiej klasie wytrzymałości) może skutkować tym, że konstrukcja nie będzie w stanie przenieść zakładanych obciążeń. Materiały muszą być zgodne z projektem, aby zapewnić bezpieczeństwo i trwałość budowli.
Błąd #3: Zbyt krótkie zakłady i nieprawidłowe oparcie belki na murze
Odpowiednia długość oparcia nadproża na murze jest kluczowa dla jego stabilności i prawidłowego przenoszenia obciążeń. Zbyt krótkie oparcie może prowadzić do uszkodzenia muru pod nadprożem lub do jego niewystarczającego zakotwienia, co osłabia całą konstrukcję.
Przeczytaj również: Zbrojenie wieńca w narożniku: jak zrobić to poprawnie?

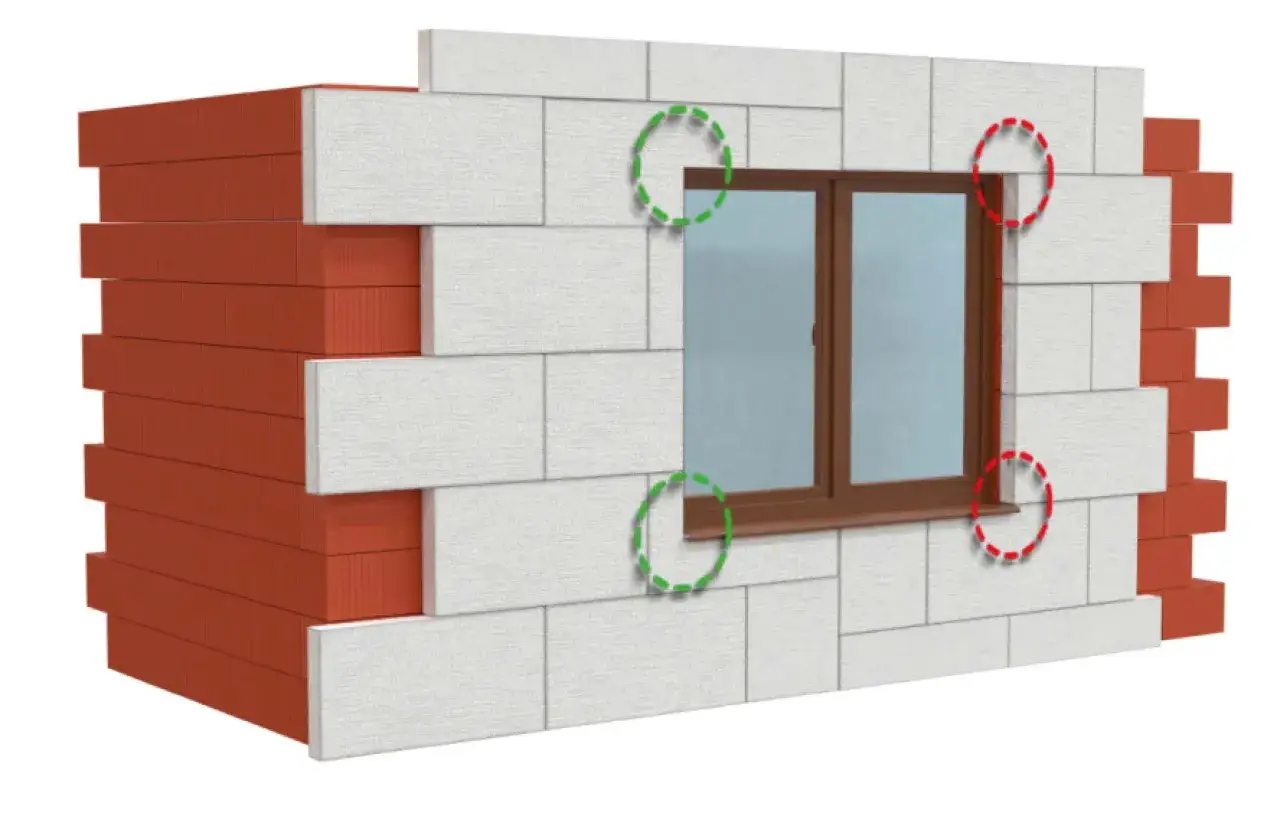

Błąd #4: Zaniedbanie izolacji i tworzenie potężnego mostka termicznego
Nadproże, będąc elementem żelbetowym, jest naturalnym miejscem powstawania mostków cieplnych obszarów o podwyższonej przewodności cieplnej. Zaniedbanie ciągłości izolacji termicznej w tym miejscu prowadzi do strat ciepła, zwiększenia kosztów ogrzewania, a także może powodować zawilgocenie ścian i rozwój pleśni. Należy zadbać o odpowiednie zaizolowanie nadproża, tak aby stanowiło ono jak najmniejszą przerwę w izolacji termicznej budynku.
