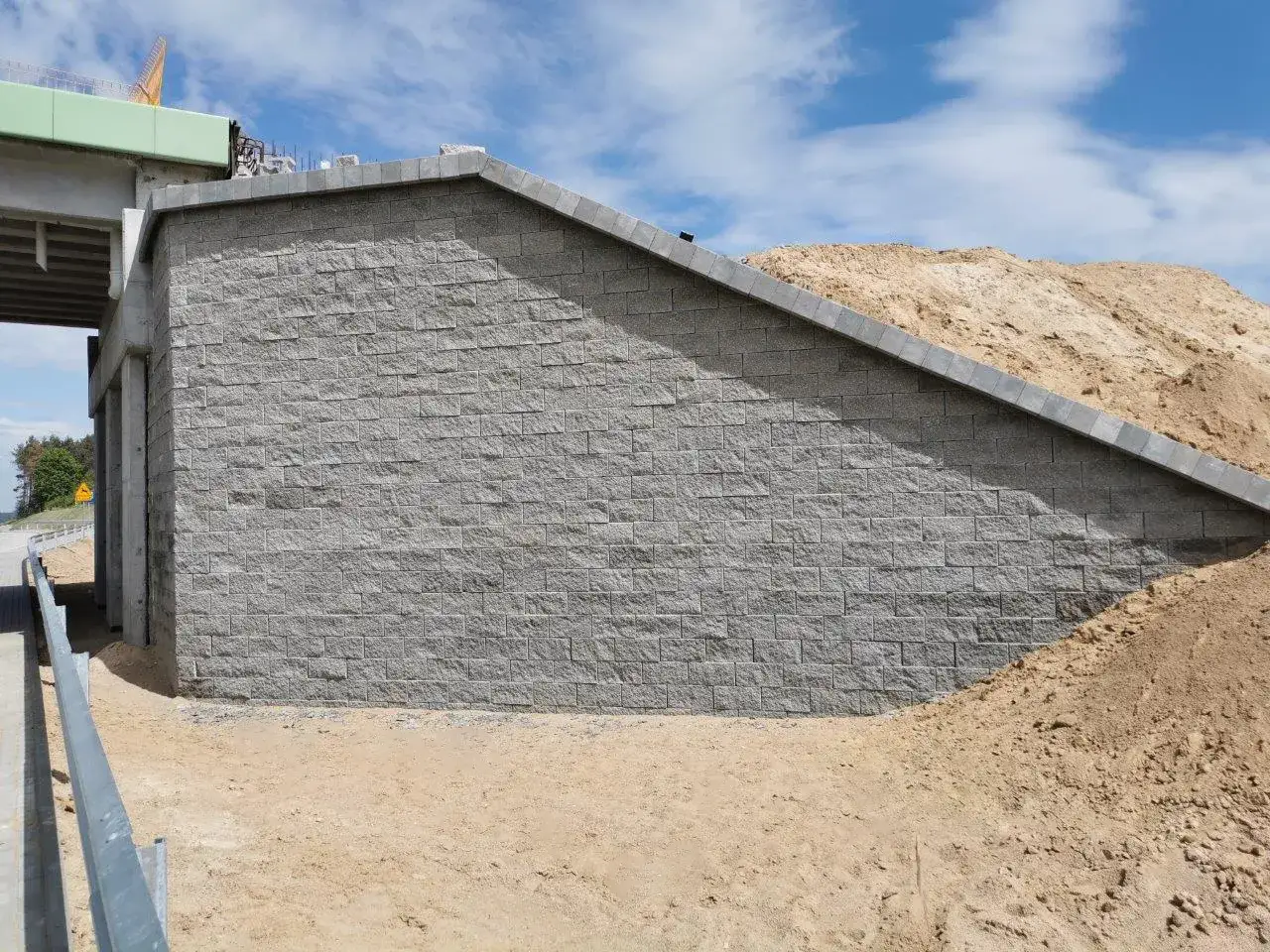

Zbrojenie muru oporowego: Jak wykonać je poprawnie i bezpiecznie?

Solidne zbrojenie muru oporowego to fundament jego trwałości i bezpieczeństwa. W tym kompleksowym przewodniku przyjrzymy się kluczowym aspektom technicznym i praktycznym, które zapewnią, że Twoja konstrukcja będzie stabilna i odporna na działanie sił natury. Ignorowanie tych zasad może prowadzić do kosztownych błędów, dlatego warto poświęcić chwilę na zrozumienie, jak prawidłowo wykonać zbrojenie.

Dlaczego solidne zbrojenie murka oporowego to absolutna konieczność?

Mur oporowy, choć z pozoru prosty, musi sprostać ogromnym siłom. Zbrojenie jest absolutnie kluczowe dla jego trwałości i bezpieczeństwa. Konstrukcje o wysokości przekraczającej 0,5 do 0,8 metra bezwzględnie wymagają zbrojenia, aby móc bezpiecznie przenosić obciążenia. W przypadku wyższych murów, zwłaszcza tych przekraczających 1,2 metra, niezbędne jest wykonanie indywidualnego projektu konstrukcyjnego przez uprawnionego inżyniera. Zaniedbanie tego aspektu może mieć katastrofalne skutki.

Jak parcie gruntu zagraża Twojej konstrukcji?

Parcie gruntu to siła, z jaką ziemia napiera na konstrukcję muru oporowego. Jest to główny czynnik obciążający, który zbrojenie musi skutecznie przenieść. Bez odpowiedniego wzmocnienia, parcie to może prowadzić do deformacji, pęknięć, a w skrajnych przypadkach nawet do całkowitego zawalenia się muru. Im wyższy mur i im bardziej nasiąknięty grunt, tym większe parcie.

Rola stali w betonie niewidzialny szkielet muru

Połączenie stali z betonem, znane jako żelbet, jest niezwykle efektywne dzięki ich komplementarnym właściwościom. Beton doskonale radzi sobie z siłami ściskającymi, ale jest kruchy i mało odporny na rozciąganie. Stal zbrojeniowa, zwłaszcza ta żebrowana, świetnie przenosi właśnie te siły rozciągające. W murze oporowym stal działa jak niewidzialny szkielet, który wiąże beton i zapobiega jego pękaniu pod wpływem naprężeń.

Konsekwencje błędów lub braku zbrojenia: od pęknięć po katastrofę

Brak zbrojenia lub jego niewłaściwe wykonanie to prosta droga do problemów. Najczęściej pojawiają się pęknięcia, odkształcenia, a w konsekwencji utrata stabilności całej konstrukcji. W skrajnych przypadkach może dojść do katastrofy budowlanej, która zagraża bezpieczeństwu ludzi i mienia. Dlatego tak ważne jest, aby stosować się do zasad projektowania i wykonawstwa.

Anatomia zbrojenia: Z jakich elementów składa się solidny mur oporowy?

Zrozumienie poszczególnych elementów składowych zbrojenia muru oporowego jest kluczowe dla jego poprawnego wykonania. Każdy element pełni określoną funkcję, a ich współdziałanie zapewnia stabilność całej konstrukcji.

Kluczowy fundament: Jak zbroić ławę fundamentową w kształcie litery "L"?

Ława fundamentowa, często projektowana w kształcie litery "L", stanowi podstawę muru oporowego i jest kluczowa dla jego stabilności. Jej zadaniem jest rozłożenie ciężaru muru oraz przeniesienie sił zbrojenia na grunt. Zbrojenie ławy składa się zazwyczaj z siatki prętów głównych i rozdzielczych, które są ze sobą odpowiednio połączone, tworząc stabilną podstawę dla pionowych elementów zbrojenia muru.

Zbrojenie pionowe: Główna linia obrony przed naporem ziemi

Pręty zbrojenia pionowego stanowią główną linię obrony muru przed siłami rozciągającymi generowanymi przez parcie gruntu. Są one zakotwione w ławie fundamentowej i rozmieszczone w regularnych odstępach wzdłuż całej wysokości muru. Ich zadaniem jest przenoszenie tych sił w dół, do fundamentu.

Zbrojenie poziome (rozdzielcze): Gwarancja spójności i wytrzymałości ściany

Zbrojenie poziome, układane prostopadle do prętów pionowych, pełni rolę wzmacniającą i stabilizującą. Zwiększa ono spójność całej konstrukcji, przeciwdziała powstawaniu pęknięć spowodowanych nierównomiernym rozkładem naprężeń i pomaga rozkładać obciążenia na większą powierzchnię.

Strzemiona i pręty montażowe: Elementy stabilizujące całą konstrukcję

Strzemiona i pręty montażowe odgrywają ważną rolę w utrzymaniu prawidłowego położenia prętów głównych (pionowych i poziomych) podczas betonowania. Pomagają one utrzymać zaprojektowany rozstaw prętów i zapobiegają ich przemieszczaniu się, co jest kluczowe dla zachowania odpowiedniej otuliny betonowej i zapewnienia integralności szkieletu zbrojeniowego.

Jak dobrać właściwe materiały? Przewodnik po stali i betonie

Wybór odpowiednich materiałów to podstawa solidnego muru oporowego. Nieprawidłowy dobór stali czy betonu może znacząco obniżyć wytrzymałość i trwałość całej konstrukcji.

Jaka stal na murek oporowy? Wybór klasy i średnicy prętów (fi 8, 10, 12 mm)

Do zbrojenia murków oporowych najczęściej stosuje się stal żebrowaną klasy A-III, która jest powszechnie dostępna i charakteryzuje się dobrą przyczepnością do betonu. Dla niższych murków, o wysokości około 1 metra, zazwyczaj wystarczają pręty o średnicy 8-12 mm. Należy jednak pamiętać, że ostateczna średnica i rozstaw prętów zależą od wysokości muru, rodzaju gruntu i przewidywanych obciążeń, co powinno być określone w projekcie.

Jaki beton do zalania zbrojenia? Praktyczne wskazówki dotyczące klasy (C20/25, C25/30)

Aby zapewnić trwałość i bezpieczeństwo konstrukcji, zaleca się stosowanie betonu o odpowiedniej klasie wytrzymałości. Dla większości murków oporowych dobrym wyborem będzie beton klasy C20/25 lub wyższej. Wyższa klasa betonu oznacza większą wytrzymałość na ściskanie i lepszą odporność na czynniki zewnętrzne, co przekłada się na dłuższą żywotność muru.

Otulina betonowa: Dlaczego 3-5 cm betonu chroni stal na lata?

Otulina betonowa to warstwa betonu otaczająca pręty zbrojeniowe. Jej minimalna grubość powinna wynosić 3-5 cm. Jest ona niezwykle ważna, ponieważ chroni stal przed korozją, która może prowadzić do osłabienia zbrojenia i degradacji muru. Odpowiednia otulina zapewnia również dobrą przyczepność między stalą a betonem oraz chroni przed wpływem wilgoci i zmian temperatury.

Zbrojenie murka oporowego krok po kroku od fundamentu po koronę

Prawidłowe wykonanie zbrojenia muru oporowego wymaga precyzji i stosowania się do określonych etapów. Oto szczegółowa instrukcja krok po kroku:

1. Krok 1: Przygotowanie i montaż szkieletu zbrojeniowego ławy fundamentowej

   Pierwszym etapem jest przygotowanie i montaż zbrojenia ławy fundamentowej. Należy ułożyć siatkę prętów głównych i rozdzielczych zgodnie z projektem, zapewniając odpowiednie odległości między nimi i prawidłowe zakotwienie w gruncie. Użyj podkładek dystansowych, aby zapewnić właściwą otulinę od spodu.

2. Krok 2: Wiązanie prętów pionowych jak zachować właściwy rozstaw i połączenie z fundamentem?

   Następnie przystępujemy do wiązania prętów pionowych. Należy je prawidłowo zakotwić w ławie fundamentowej, zapewniając odpowiednią długość zakładu. Kluczowe jest zachowanie równomiernego rozstawu prętów zgodnie z projektem, co zapewni równomierne rozłożenie obciążeń.

3. Krok 3: Układanie zbrojenia poziomego i łączenie go z prętami pionowymi

   Kolejnym krokiem jest układanie zbrojenia poziomego. Pręty te powinny być rozmieszczone w regularnych odstępach wzdłuż wysokości muru i połączone z prętami pionowymi za pomocą drutu wiązałkowego. Zapewni to integralność i spójność całej konstrukcji.

4. Krok 4: Zapewnienie ciągłości zbrojenia zasady prawidłowego łączenia prętów na zakład

   Ciągłość zbrojenia jest absolutnie kluczowa. Pręty stalowe nie występują w nieskończonej długości, dlatego konieczne jest ich łączenie na zakład. Długość zakładu musi być odpowiednio dobrana zgodnie z normami budowlanymi, aby zapewnić przeniesienie pełnej siły między łączonymi prętami. Zbyt krótki zakład tworzy słaby punkt w konstrukcji.

5. Krok 5: Stabilizacja szkieletu w szalunku przed betonowaniem

   Przed przystąpieniem do betonowania, cały szkielet zbrojeniowy musi być stabilnie umocowany w szalunku. Należy użyć odpowiednich elementów dystansowych (podkładek), aby zapewnić wymaganą otulinę betonową ze wszystkich stron. Stabilne zbrojenie gwarantuje, że po zabetonowaniu pozostanie ono we właściwej pozycji.

Praktyczne schematy zbrojenia dla najczęstszych przypadków

Specyfika muru oporowego, taka jak jego wysokość czy sposób wykonania, wpływa na szczegóły zbrojenia. Oto kilka praktycznych wskazówek dotyczących najczęstszych scenariuszy.

Schemat dla niskiego murka: Jak zbroić konstrukcję o wysokości do 1 metra?

Dla murków oporowych o wysokości do około 1 metra, zbrojenie zazwyczaj opiera się na prętach o średnicy 8-12 mm. Stosuje się siatkę zbrojeniową z prętami pionowymi i poziomymi, a także odpowiednio zbrojoną ławę fundamentową. Rozstaw prętów jest zazwyczaj większy niż w przypadku wyższych konstrukcji, ale zawsze powinien być zgodny z projektem lub zaleceniami technicznymi.

Schemat dla muru z pustaków szalunkowych: Na co zwrócić szczególną uwagę?

Mur oporowy wykonany z pustaków szalunkowych wymaga szczególnego podejścia do zbrojenia. Puste przestrzenie w pustakach służą do umieszczenia prętów pionowych i zbrojenia poziomego. Należy upewnić się, że pręty są prawidłowo rozmieszczone w pustych przestrzeniach i że po zabetonowaniu pustaków tworzą one spójny szkielet zbrojeniowy, zakotwiony w ławie fundamentowej.

Zbrojenie narożników: Jak poprawnie połączyć zbrojenie w rogach muru?

Narożniki to newralgiczne punkty muru oporowego, gdzie siły rozkładają się w sposób bardziej złożony. Zbrojenie w narożnikach powinno zapewniać ciągłość prętów pionowych i poziomych, często wymaga zastosowania dodatkowych prętów zaginanych lub specjalnych kształtów, aby zapewnić odpowiednią wytrzymałość i zapobiec pękaniu konstrukcji w tych miejscach.

Tych błędów unikaj jak ognia! Najczęstsze pomyłki przy zbrojeniu murków

Nawet najlepszy projekt może zawieść, jeśli wykonanie pozostawia wiele do życzenia. Oto lista najczęstszych błędów, których należy bezwzględnie unikać:

1. Błąd #1: Zbyt mała średnica lub rozstaw prętów pozorna oszczędność

   Stosowanie prętów o zbyt małej średnicy lub zbyt dużych odstępach między nimi to pozorna oszczędność, która prowadzi do osłabienia konstrukcji. W ten sposób mur nie będzie w stanie przenieść obciążeń, co może skutkować pęknięciami lub deformacjami.

2. Błąd #2: Niewystarczająca otulina betonowa prosta droga do korozji

   Zbyt mała otulina betonowa (poniżej 3-5 cm) naraża stal zbrojeniową na bezpośredni kontakt z wilgocią i tlenem. Prowadzi to do korozji, która osłabia pręty i może doprowadzić do rozpadania się betonu. Jest to jedna z najczęstszych przyczyn przedwczesnej degradacji murów oporowych.

3. Błąd #3: Nieprawidłowa długość zakładów słaby punkt całej konstrukcji

   Łączenie prętów stalowych na zbyt krótkich zakładach tworzy słabe punkty w konstrukcji. Siła nie jest efektywnie przenoszona między prętami, co może prowadzić do lokalnych naprężeń i pęknięć w miejscu połączenia. Długość zakładu musi być zgodna z wytycznymi projektowymi i normami budowlanymi.

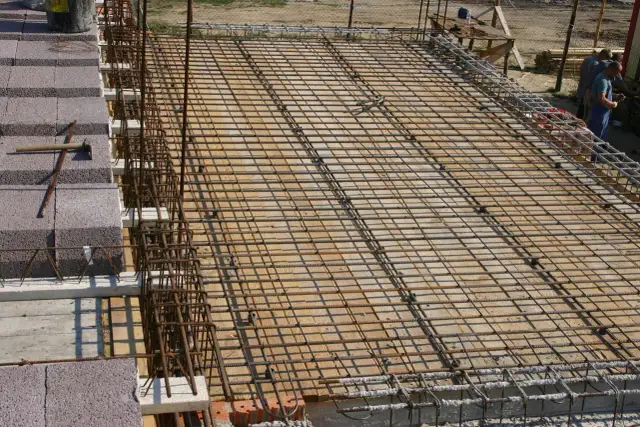

4. Przeczytaj również: Strzemiona zbrojeniowe: Jak wybrać, kupić i zamontować?

   Błąd #4: Pominięcie drenażu cichy wróg Twojego muru

   Choć nie jest to błąd bezpośrednio związany ze zbrojeniem, pominięcie lub nieprawidłowe wykonanie drenażu za murem oporowym jest równie groźne. Nadmiar wody w gruncie za murem zwiększa parcie hydrostatyczne, co stanowi dodatkowe obciążenie dla konstrukcji. Może to również prowadzić do zawilgocenia muru i jego fundamentów, co negatywnie wpływa na jego trwałość.
