Zbrojenie stropu: Zasady, błędy i jak uniknąć katastrofy

Zbrojenie stropu to jeden z tych etapów budowy, który choć niewidoczny po zakończeniu prac, ma fundamentalne znaczenie dla bezpieczeństwa i trwałości całego domu. To właśnie stalowe pręty, umieszczone w odpowiedni sposób w betonie, nadają stropowi niezbędną wytrzymałość na rozciąganie, której sam beton nie jest w stanie zapewnić. W tym artykule przeprowadzę Cię przez wszystkie kluczowe zasady prawidłowego zbrojenia stropu, od zrozumienia projektu, przez techniczne aspekty wykonania, aż po najczęściej popełniane błędy i sposób ich unikania. Celem jest dostarczenie Ci kompleksowego przewodnika, który pozwoli Ci pewnie nadzorować ten krytyczny etap budowy.

Dlaczego prawidłowe zbrojenie stropu to fundament bezpieczeństwa Twojego domu?

Zbrojenie stropu to nie tylko techniczny wymóg, ale przede wszystkim gwarancja bezpieczeństwa i długowieczności Twojego domu. Bez odpowiednio zaprojektowanej i wykonanej siatki stalowych prętów, strop nie byłby w stanie przenieść obciążeń, którym jest poddawany na co dzień od ciężaru własnego, przez meble, po użytkowników. Jest to kluczowy element konstrukcyjny, który decyduje o nośności, sztywności i stabilności całej budowli. Zaniedbania na tym etapie mogą prowadzić do poważnych konsekwencji, wpływając na bezpieczeństwo wszystkich domowników.

Beton i stal na czym polega idealna współpraca w konstrukcji żelbetowej?

Podstawą konstrukcji żelbetowych, do których należą stropy, jest synergia dwóch materiałów: betonu i stali. Beton, choć bardzo wytrzymały na ściskanie, ma stosunkowo niską odporność na rozciąganie pod wpływem sił rozciągających łatwo pęka. Stal zbrojeniowa natomiast doskonale radzi sobie z naprężeniami rozciągającymi. W konstrukcji żelbetowej stal umieszcza się w miejscach, gdzie pojawiają się te właśnie naprężenia, podczas gdy beton przejmuje głównie obciążenia ściskające. Ta komplementarność sprawia, że połączenie betonu i stali tworzy materiał o znakomitej wytrzymałości i sztywności, zdolny do przenoszenia złożonych obciążeń. Kluczem do sukcesu jest prawidłowe zaprojektowanie i wykonanie zbrojenia, tak aby stal i beton współpracowały ze sobą optymalnie.

Konsekwencje błędów na etapie zbrojenia: od pęknięć po katastrofę budowlaną.

Błędy popełnione podczas zbrojenia stropu mogą mieć bardzo poważne konsekwencje. Najczęściej objawiają się one w postaci pęknięć na powierzchni stropu, które nie tylko szpecą, ale mogą być sygnałem osłabienia konstrukcji. W bardziej zaawansowanych przypadkach dochodzi do nadmiernych ugięć stropu, co również świadczy o jego niewystarczającej nośności. Najbardziej dramatycznym scenariuszem, choć na szczęście rzadkim, jest utrata nośności i potencjalna katastrofa budowlana. Dlatego tak ważne jest, aby każdy etap zbrojenia był wykonany z najwyższą starannością i zgodnie z projektem.

Kto odpowiada za poprawność zbrojenia? Rola projektu, wykonawcy i kierownika budowy.

Poprawność zbrojenia stropu to wspólna odpowiedzialność kilku stron. Projekt konstrukcyjny jest dokumentem nadrzędnym, który precyzyjnie określa wszystkie parametry zbrojenia od rodzaju i średnicy prętów, przez ich rozmieszczenie, aż po długości zakładek. Wykonawca ma obowiązek bezwzględnego przestrzegania zapisów projektu. Z kolei kierownik budowy pełni rolę nadzorcy, którego zadaniem jest kontrola prawidłowości wykonania prac zbrojeniowych przed ich zakryciem betonem. Jego akceptacja jest formalnym potwierdzeniem zgodności z projektem i sztuką budowlaną.

ABC zbrojenia stropu: kluczowe pojęcia, które musisz znać, zanim zaczniesz prace

Zanim przystąpisz do jakichkolwiek prac związanych ze zbrojeniem stropu, warto poznać podstawowe terminy i zasady, które rządzą tym procesem. Zrozumienie tych elementów pozwoli Ci lepiej komunikować się z wykonawcami i świadomie nadzorować budowę. Poniżej wyjaśniam najważniejsze pojęcia, które stanowią fundament prawidłowego zbrojenia.

Zbrojenie główne (dolne) a rozdzielcze jakie role pełnią w konstrukcji?

Zbrojenie główne, nazywane również nośnym lub dolnym, to podstawowy element przenoszący naprężenia rozciągające, które pojawiają się w dolnej części stropu. Pręty tego zbrojenia zazwyczaj układa się równolegle do krótszego boku stropu, a ich rozstaw mieści się zazwyczaj w przedziale od 10 do 20 centymetrów. Z kolei zbrojenie rozdzielcze, układane prostopadle do prętów głównych, pełni funkcję usztywniającą i równomiernie rozkłada obciążenia na całą konstrukcję stropu. Oba rodzaje zbrojenia są niezbędne dla zapewnienia odpowiedniej wytrzymałości stropu.

Zbrojenie górne (podporowe) dlaczego jest niezbędne nad ścianami i podciągami?

Zbrojenie górne, znane również jako podporowe, jest kluczowe w miejscach, gdzie strop opiera się na ścianach lub podciągach. W tych rejonach, pod wpływem obciążeń, powstają w górnej strefie stropu naprężenia rozciągające. Zbrojenie górne przeciwdziała tym naprężeniom, skutecznie minimalizując ryzyko powstawania ugięć i pęknięć na powierzchni stropu. Jego prawidłowe wykonanie jest równie ważne jak zbrojenia dolnego, szczególnie w przypadku większych rozpiętości stropów.

Otulina betonowa niewidzialna tarcza chroniąca stal przed korozją i ogniem.

Otulina betonowa to warstwa betonu otaczająca każdy pręt zbrojeniowy. Jej minimalna grubość powinna wynosić 2-3 centymetry. Otulina pełni dwie kluczowe funkcje: chroni stal przed korozją, która mogłaby osłabić jej wytrzymałość, oraz zabezpiecza ją przed działaniem wysokiej temperatury w przypadku pożaru. Dodatkowo, zapewnia prawidłową współpracę stali z betonem. Aby uzyskać wymaganą grubość otuliny, stosuje się specjalne podkładki dystansowe, które utrzymują pręty w odpowiedniej odległości od szalunku. Niedostateczna otulina to prosta droga do przedwczesnego zniszczenia konstrukcji.

Wieniec stropowy i żebra rozdzielcze co to jest i kiedy należy je stosować?

Wieniec stropowy to żelbetowy element konstrukcyjny wykonany zazwyczaj na obwodzie stropu, który pełni rolę usztywniającą i wiążącą całą konstrukcję. Jest on szczególnie ważny w przypadku stropów monolitycznych i gęstożebrowych, zapewniając stabilność i prawidłowe przenoszenie obciążeń. Żebra rozdzielcze natomiast to dodatkowe pasma zbrojenia, które stosuje się w stropach gęstożebrowych o większych rozpiętościach. Ich zadaniem jest równomierne rozłożenie obciążeń i zapobieganie nadmiernym ugięciom w poszczególnych polach stropu. Ich zastosowanie jest kluczowe dla zapewnienia bezpieczeństwa i funkcjonalności stropu.

Jak zbroić strop monolityczny krok po kroku? Praktyczny przewodnik

Wykonanie zbrojenia stropu monolitycznego wymaga precyzji i ścisłego przestrzegania projektu. Poniżej przedstawiam szczegółowy przewodnik, który krok po kroku przeprowadzi Cię przez ten proces, pomagając uniknąć najczęstszych błędów.

1. Krok 1: Analiza projektu konstrukcyjnego jak czytać rysunki zbrojenia?

   Pierwszym i najważniejszym krokiem jest dokładne zapoznanie się z projektem konstrukcyjnym. Projekt ten zawiera szczegółowe rysunki zbrojenia, które określają rodzaj i klasę użytej stali, średnice poszczególnych prętów, ich rozmieszczenie (zarówno w poziomie, jak i w pionie), a także wymagane długości zakładek i sposób wiązania. Niezrozumienie lub ignorowanie tych wytycznych jest najprostszą drogą do popełnienia kosztownych błędów. Warto poświęcić czas na analizę projektu, a w razie wątpliwości skonsultować się z projektantem lub kierownikiem budowy.

2. Krok 2: Układanie siatki dolnej zasady rozmieszczania prętów nośnych i rozdzielczych.

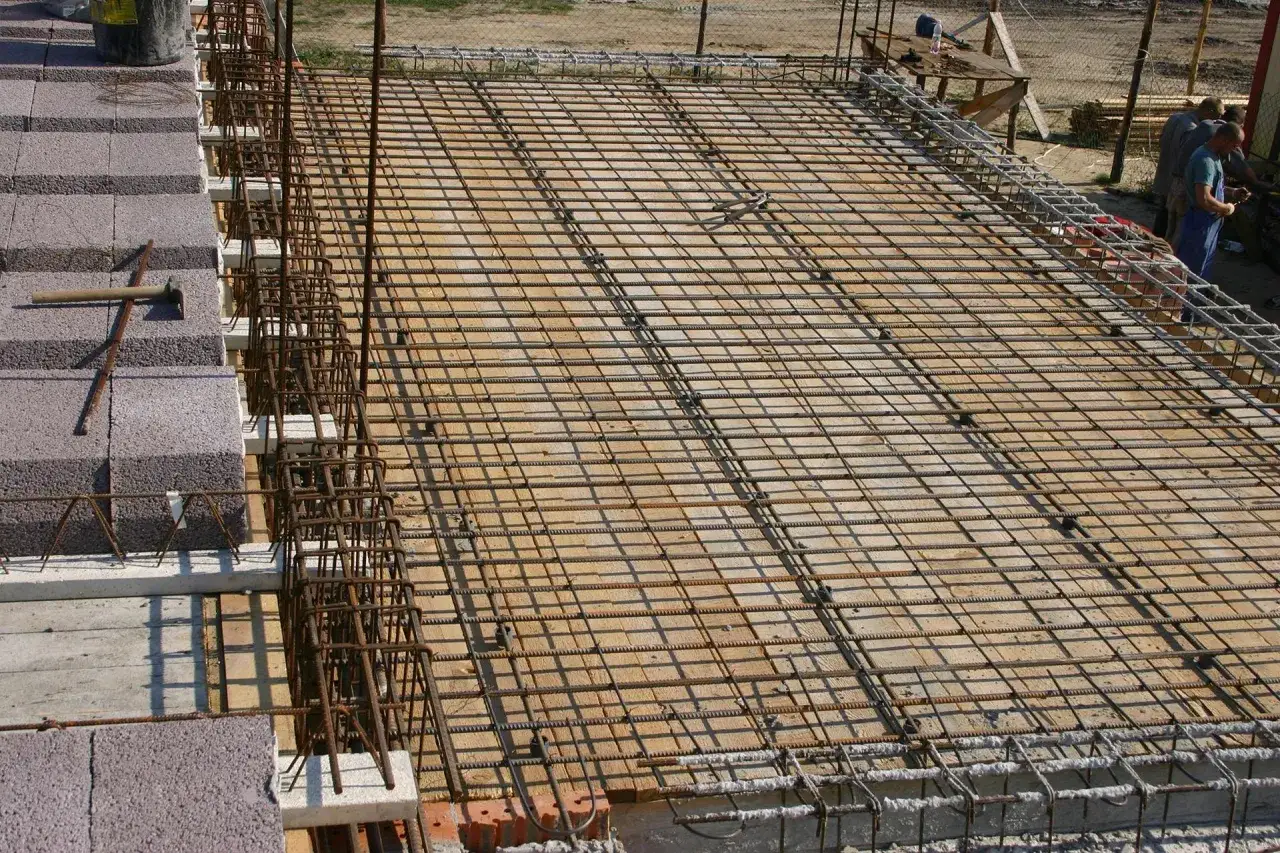

   Po analizie projektu przechodzimy do układania zbrojenia. Najpierw montujemy siatkę zbrojenia dolnego. Pręty nośne, które przenoszą główne obciążenia, układamy w dolnej części stropu, zazwyczaj równolegle do krótszego boku płyty. Ich rozstaw, zgodnie z projektem, wynosi zazwyczaj od 10 do 20 cm. Następnie, prostopadle do prętów nośnych, układamy pręty zbrojenia rozdzielczego. Prawidłowe rozmieszczenie obu rodzajów prętów jest kluczowe dla równomiernego rozkładu naprężeń w stropie.

3. Krok 3: Zastosowanie podkładek dystansowych jak zapewnić idealną grubość otuliny?

   Aby zapewnić wymaganą grubość otuliny betonowej, która chroni stal przed korozją i ogniem, niezbędne jest stosowanie podkładek dystansowych. Są to niewielkie elementy wykonane z tworzywa sztucznego lub betonu, które umieszcza się pod prętami zbrojeniowymi. Zapewniają one stałą odległość prętów od szalunku, gwarantując minimalną grubość otuliny wynoszącą zazwyczaj 2-3 cm. Regularne rozmieszczenie podkładek na całej powierzchni stropu jest gwarancją ochrony zbrojenia.

4. Krok 4: Montaż zbrojenia górnego w strefach przypodporowych.

   Kolejnym etapem jest montaż zbrojenia górnego, które jest niezbędne w strefach nad podporami (ścianami nośnymi, podciągami). Zbrojenie to przejmuje naprężenia rozciągające powstające w górnej części stropu w tych miejscach. Należy je układać zgodnie z wytycznymi projektanta, zwracając szczególną uwagę na jego długość i sposób zakotwienia w płycie stropowej. Pominięcie tego elementu lub jego nieprawidłowe wykonanie może prowadzić do powstawania charakterystycznych pęknięć nad podporami.

5. Krok 5: Prawidłowe wiązanie prętów i łączenie ich na zakład techniki i wymagane długości.

   Pręty zbrojeniowe muszą być ze sobą odpowiednio połączone. Najczęściej stosuje się wiązanie drutem wiązałkowym, co zapewnia stabilność konstrukcji zbrojeniowej. Tam, gdzie długość pojedynczego pręta jest niewystarczająca, konieczne jest stosowanie zakładów, czyli nakładanie się końców jednego pręta na drugi. Długość zakładu jest ściśle określona w projekcie i jej niedotrzymanie może znacząco osłabić połączenie. Należy również pamiętać o odpowiednim rozmieszczeniu zakładek, aby nie koncentrować ich w jednym miejscu.

6. Krok 6: Wykonanie zbrojeń dodatkowych przy otworach (np. na schody, komin).

   W stropie często występują otwory, na przykład na klatkę schodową, komin wentylacyjny czy świetlik. Miejsca te są osłabione konstrukcyjnie, dlatego wymagają zastosowania dodatkowego zbrojenia. Zazwyczaj polega ono na wykonaniu dodatkowych prętów wokół otworu, które wzmacniają jego krawędzie i zapobiegają powstawaniu pęknięć. Projekt konstrukcyjny zawsze określa sposób i zakres wykonania takiego zbrojenia dodatkowego.

Specyfika zbrojenia popularnych stropów gęstożebrowych (np. typu Teriva)

Stropy gęstożebrowe, takie jak popularny w Polsce system Teriva, charakteryzują się specyficzną konstrukcją opartą na prefabrykowanych belkach kratownicowych oraz pustakach wypełniających. Ta budowa narzuca pewne odmienności w sposobie wykonania zbrojenia w porównaniu do stropów monolitycznych.

Rola belek kratownicowych i pustaków jak to wpływa na konstrukcję?

W stropach gęstożebrowych belki kratownicowe stanowią element nośny, w których zabetonowane jest zbrojenie. Pustaki, zazwyczaj ceramiczne lub betonowe, wypełniają przestrzeń między belkami, tworząc gładką powierzchnię stropu. Taka konstrukcja sprawia, że obciążenia przenoszone są głównie przez belki, a pustaki pełnią rolę wypełniającą i izolacyjną. Specyfika ta wymaga precyzyjnego rozmieszczenia zbrojenia w belkach oraz wykonania odpowiedniego zbrojenia nad podporami.

Zbrojenie wieńca i jego połączenie ze stropem.

W stropach gęstożebrowych kluczowe jest wykonanie wieńca stropowego, który biegnie po obwodzie całego stropu. Wieniec ten jest zazbrojony i połączony ze zbrojeniem belek stropowych, tworząc jednolitą, sztywną ramę. Prawidłowe wykonanie wieńca zapewnia stabilność stropu, usztywnia konstrukcję i prawidłowo rozkłada obciążenia na ściany nośne. Jest to element, którego nie można pominąć ani wykonać niedbale.

Kiedy i jak stosować żebra rozdzielcze w stropach gęstożebrowych?

W przypadku stropów gęstożebrowych o większych rozpiętościach lub poddanych większym obciążeniom, projektant może zalecić stosowanie żeber rozdzielczych. Są to dodatkowe pasma zbrojenia, które umieszcza się w pustkach stropowych, prostopadle do belek głównych. Żebra te mają za zadanie usztywnić strop i zapobiec jego nadmiernym ugięciom, szczególnie w środkowych częściach między belkami. Ich wykonanie musi być zgodne z projektem, który określa ich rozmieszczenie i zbrojenie.

Zbrojenie podporowe (siatki P-1, P-2) gdzie i jak je układać?

W stropach gęstożebrowych często stosuje się dodatkowe zbrojenie podporowe w postaci gotowych siatek (np. typu P-1, P-2). Są one układane nad podporami, czyli na ścianach nośnych i podciągach, podobnie jak zbrojenie górne w stropach monolitycznych. Ich zadaniem jest przenoszenie naprężeń rozciągających powstających w górnej strefie stropu nad podparciem. Prawidłowe ułożenie tych siatek, z odpowiednim zakładem i zakotwieniem, jest kluczowe dla uniknięcia pęknięć w tych newralgicznych miejscach.

Najczęstsze błędy przy zbrojeniu stropu i jak ich uniknąć checklista

Nawet przy najlepszych chęciach, na budowie łatwo o błędy. W przypadku zbrojenia stropu, niektóre z nich powtarzają się szczególnie często, prowadząc do osłabienia konstrukcji. Poniższa lista pomoże Ci zidentyfikować potencjalne problemy i ustrzec się przed nimi.

• Błąd nr 1: Niewłaściwa średnica, klasa stali lub rozstaw prętów.

  Jest to jeden z najpoważniejszych błędów, ponieważ bezpośrednio wpływa na nośność stropu. Użycie cieńszych prętów niż w projekcie, zbyt duży ich rozstaw lub zastosowanie stali niższej klasy może skutkować niewystarczającą wytrzymałością konstrukcji. Aby uniknąć tego błędu, należy bezwzględnie przestrzegać projektu i weryfikować każdy rodzaj i ilość użytego materiału.

• Błąd nr 2: Zbyt mała lub zbyt duża otulina betonowa.

  Zbyt mała otulina naraża stal na korozję i obniża jej odporność ogniową, co w perspektywie czasu może doprowadzić do zniszczenia konstrukcji. Z kolei zbyt duża otulina zmniejsza efektywną wysokość stropu i osłabia współpracę betonu ze stalą. Kluczowe jest stosowanie podkładek dystansowych i regularne sprawdzanie ich obecności oraz prawidłowego rozmieszczenia.

• Błąd nr 3: Pominięcie lub złe wykonanie zbrojenia górnego (podporowego).

  Zbrojenie górne jest absolutnie niezbędne nad podporami, gdzie powstają największe naprężenia rozciągające w górnej strefie stropu. Jego brak lub nieprawidłowe wykonanie (np. zbyt krótkie zakłady) prowadzi do powstawania pęknięć i nadmiernych ugięć. Należy zawsze upewnić się, że zbrojenie górne zostało wykonane zgodnie z projektem i obejmuje odpowiednią długość nad podporą.

• Błąd nr 4: Zbyt krótkie zakłady przy łączeniu prętów.

  Zakłady to miejsca, gdzie końce prętów są ze sobą łączone, aby zapewnić ciągłość zbrojenia. Jeśli zakład jest zbyt krótki, połączenie jest słabe i może nie przenieść odpowiednich naprężeń, co osłabia całą konstrukcję. Długość zakładu jest ściśle określona w projekcie i należy ją bezwzględnie przestrzegać.

• Błąd nr 5: Zabrudzenie stali (rdza, olej, błoto) pogarszające przyczepność betonu.

  Czystość prętów zbrojeniowych jest kluczowa dla prawidłowej przyczepności betonu do stali. Rdza nalotowa (nie głęboka) jest zazwyczaj dopuszczalna, ale olej, błoto czy inne zanieczyszczenia znacząco pogarszają współpracę tych materiałów. Przed betonowaniem należy upewnić się, że zbrojenie jest czyste i wolne od wszelkich substancji utrudniających wiązanie betonu.

Odbiór zbrojenia przed betonowaniem ostateczny test jakości

Odbiór zbrojenia przed betonowaniem to jeden z najważniejszych etapów kontroli jakości na budowie. Jest to tzw. "robota ulegająca zakryciu", co oznacza, że po zalaniu stropu betonem, jej sprawdzenie staje się niemożliwe. Dlatego właśnie dokładna weryfikacja wykonanych prac przez kierownika budowy lub inspektora nadzoru jest absolutnie kluczowa.

Co dokładnie sprawdza kierownik budowy podczas odbioru?

Podczas odbioru zbrojenia, kierownik budowy szczegółowo sprawdza szereg elementów. Przede wszystkim weryfikuje, czy wykonanie jest zgodne z projektem konstrukcyjnym kontroluje średnice, rozstaw i klasę użytej stali. Sprawdza również prawidłowość otuliny betonowej, upewniając się, że podkładki dystansowe zostały zastosowane i spełniają swoją rolę. Ocenia poprawność wiązań i zakładów prętów, a także obecność i prawidłowe wykonanie zbrojeń dodatkowych przy otworach. Nie bez znaczenia jest także czystość zbrojenia. Każde odstępstwo od projektu powinno zostać natychmiast zgłoszone i naprawione.

Dlaczego wpis w dzienniku budowy jest tak ważny?

Wpis do dziennika budowy potwierdzający odbiór zbrojenia jest formalnym dokumentem, który ma ogromne znaczenie. Jest to oficjalne potwierdzenie, że prace zostały wykonane zgodnie z projektem i sztuką budowlaną, a kierownik budowy zaakceptował ich jakość. Taki wpis stanowi dowód wykonania robót ulegających zakryciu i jest niezbędny do dalszych etapów budowy. W przypadku ewentualnych problemów technicznych w przyszłości, dziennik budowy może stanowić ważny dokument w procesie dochodzenia roszczeń.

Przeczytaj również: Zbrojenie wieńca w narożniku: jak zrobić to poprawnie?

Co zrobić, gdy kierownik budowy zgłasza uwagi do wykonanego zbrojenia?

Jeśli kierownik budowy zgłosi jakiekolwiek uwagi lub stwierdzi niezgodności podczas odbioru zbrojenia, należy je potraktować priorytetowo. Nie wolno przystępować do betonowania, dopóki wszelkie błędy nie zostaną skorygowane. Konieczne jest natychmiastowe wprowadzenie poprawek zgodnie ze wskazaniami kierownika budowy. Po ich wykonaniu, zbrojenie powinno zostać ponownie poddane odbiorowi. Tylko poprawne zbrojenie, zaakceptowane przez kierownika budowy, może zostać zalane betonem.
