Rozpiętość konstrukcji to jeden z tych parametrów, o których często się mówi w budownictwie, ale nie każdy do końca rozumie, co dokładnie oznacza i dlaczego jest tak istotny. W najprostszym ujęciu, jest to pozioma odległość między dwoma punktami, które podtrzymują dany element konstrukcyjny. Ta pozornie prosta miara ma jednak fundamentalne znaczenie dla bezpieczeństwa, stabilności, a nawet estetyki całego budynku. W tym artykule przyjrzymy się bliżej, czym jest rozpiętość, jak się ją mierzy i jakie ma praktyczne konsekwencje dla projektowania i budowy.
Rozpiętość konstrukcji dlaczego to pojęcie jest kluczowe dla każdego budynku?
Rozpiętość konstrukcji to fundamentalny parametr, który określa, jak daleko sięga element konstrukcyjny od jednego punktu podparcia do drugiego, bez dodatkowego wsparcia. Jest to kluczowa wartość, która bezpośrednio wpływa na bezpieczeństwo i wytrzymałość całej budowli. Im większa rozpiętość, tym większe obciążenia musi przenieść dany element, co wymaga starannego doboru materiałów, odpowiedniej technologii wykonania i precyzyjnych obliczeń inżynierskich. Zaniedbanie tego aspektu może prowadzić do poważnych problemów konstrukcyjnych, a nawet katastrofy budowlanej.
Co w praktyce oznacza "rozpiętość" i dlaczego wpływa na bezpieczeństwo?
W praktyce budowlanej, rozpiętość to po prostu pozioma odległość między dwoma najbliższymi punktami podparcia. Mogą to być ściany nośne, słupy, filary, czy inne elementy konstrukcyjne, które przenoszą obciążenia z elementów wyższych kondygnacji lub dachu na fundamenty. Dlaczego ta odległość jest tak krytyczna dla bezpieczeństwa? Ponieważ każdy element konstrukcyjny ma określoną nośność i sztywność. Kiedy rozpiętość jest duża, element ten musi przenieść większe obciążenia na większej długości, co generuje większe naprężenia i potencjalne ugięcia. Jeśli te naprężenia przekroczą wytrzymałość materiału, lub jeśli ugięcie będzie zbyt duże, konstrukcja może ulec uszkodzeniu lub zniszczeniu. Właśnie dlatego inżynierowie muszą dokładnie obliczyć maksymalną dopuszczalną rozpiętość dla każdego elementu, uwzględniając wszystkie przewidywane obciążenia od ciężaru własnego konstrukcji, przez obciążenia użytkowe, aż po obciążenia klimatyczne, takie jak śnieg czy wiatr.
Odległość między podporami fundament stabilności każdej budowli
Podstawą stabilności każdej budowli jest jej system podparcia. Odległość między tymi podporami, czyli rozpiętość, jest absolutnym fundamentem, na którym opiera się cała konstrukcja. Im większa ta odległość, tym większe wyzwania stawia przed inżynierami. Muszą oni zapewnić, że element konstrukcyjny czy to będzie strop, belka, czy element więźby dachowej będzie w stanie przenieść wszystkie obciążenia bez nadmiernego ugięcia czy pęknięcia. Wymaga to często stosowania materiałów o wyższej wytrzymałości, zwiększania przekrojów elementów, a czasem nawet stosowania bardziej zaawansowanych rozwiązań konstrukcyjnych, takich jak belki dwuteowe, kratownice czy łuki. Bez odpowiedniego zaprojektowania rozpiętości, nawet najsolidniejszy budynek może okazać się niestabilny.
Jak poprawnie mierzyć rozpiętość? Kluczowa różnica, którą musisz znać
Kiedy mówimy o rozpiętości, ważne jest, aby wiedzieć, jak ją dokładnie mierzymy. W budownictwie stosuje się dwa podstawowe sposoby określania tej odległości, a zrozumienie różnicy między nimi jest kluczowe dla poprawnego interpretowania projektów i specyfikacji technicznych.
Rozpiętość w świetle co widzisz gołym okiem?
Rozpiętość w świetle to po prostu odległość mierzona między wewnętrznymi krawędziami podpór. Jest to ta przestrzeń, którą widzimy gołym okiem jako wolną przestrzeń między dwoma elementami nośnymi. Na przykład, jeśli mówimy o szerokości pokoju, zazwyczaj mamy na myśli rozpiętość w świetle między dwiema przeciwległymi ścianami. Jest to miara intuicyjna i często użyteczna w codziennym rozumieniu przestrzeni, ale w obliczeniach inżynierskich rzadko jest wystarczająca.
Rozpiętość w osiach dlaczego projektanci używają tej miary?
Rozpiętość w osiach jest miarą, którą preferują projektanci i inżynierowie. Określa ona odległość mierzoną między osiami geometrycznymi podpór. Oś geometryczna to zazwyczaj środek przekroju elementu nośnego, na przykład środek grubości ściany lub słupa. Ta metoda pomiaru jest bardziej precyzyjna i fundamentalna dla obliczeń konstrukcyjnych, ponieważ pozwala na dokładne określenie długości elementu, który musi przenieść obciążenia. Różnica między rozpiętością w świetle a rozpiętością w osiach wynika z grubości samych podpór. Rozpiętość w osiach jest zawsze większa niż rozpiętość w świetle o połowę grubości każdej z podpór.
Która wartość ma znaczenie w Prawie budowlanym?
Prawo budowlane, choć posługuje się pojęciem "rozpiętości konstrukcji", nie definiuje go jednoznacznie. Jednakże, ma to znaczenie praktyczne, na przykład przy określaniu, czy dany obiekt wymaga pozwolenia na budowę. Według danych Kafra.pl, rozpiętość ma znaczenie prawne, na przykład przy określaniu, czy dany obiekt wymaga pozwolenia na budowę. Przykładowo, budynki gospodarcze o powierzchni zabudowy do 35 m² nie wymagają pozwolenia na budowę, o ile rozpiętość ich konstrukcji nie przekracza 4,80 metra. W takich przypadkach, zazwyczaj chodzi o rozpiętość w osiach, która jest podstawą do obliczeń konstrukcyjnych i określenia nośności.
Jak rozpiętość wpływa na projektowanie kluczowych elementów domu?
Rozpiętość konstrukcji to nie tylko abstrakcyjna wartość liczbowa; ma ona bezpośredni i namacalny wpływ na to, jak projektujemy i budujemy kluczowe elementy naszego domu, takie jak stropy czy dachy. To od niej zależy, jak przestronne i funkcjonalne będą nasze wnętrza.
Stropy: od czego zależy maksymalna odległość między ścianami nośnymi?
Maksymalna rozpiętość stropu, czyli odległość, jaką może on pokonać bez dodatkowych podpór, jest ściśle związana z jego rodzajem i technologią wykonania. Stropy monolityczne żelbetowe, które są bardzo popularne w budownictwie mieszkaniowym, zazwyczaj stosuje się do rozpiętości rzędu 6 do 7,8 metra. Jeśli potrzebujemy przekryć większą przestrzeń, musimy albo zastosować grubszy strop, albo sięgnąć po inne rozwiązania. Na przykład, stropy typu filigran, które są elementami prefabrykowanymi, mogą osiągać znacznie większe rozpiętości, nawet do 12 metrów. Im większa rozpiętość, tym większe obciążenia działają na strop, co wymusza zwiększenie jego grubości i zastosowanie odpowiednio wytrzymałych materiałów, aby zapobiec nadmiernemu ugięciu i zapewnić bezpieczeństwo użytkowania.
Dachy: jak rozpiętość determinuje kształt i konstrukcję więźby?

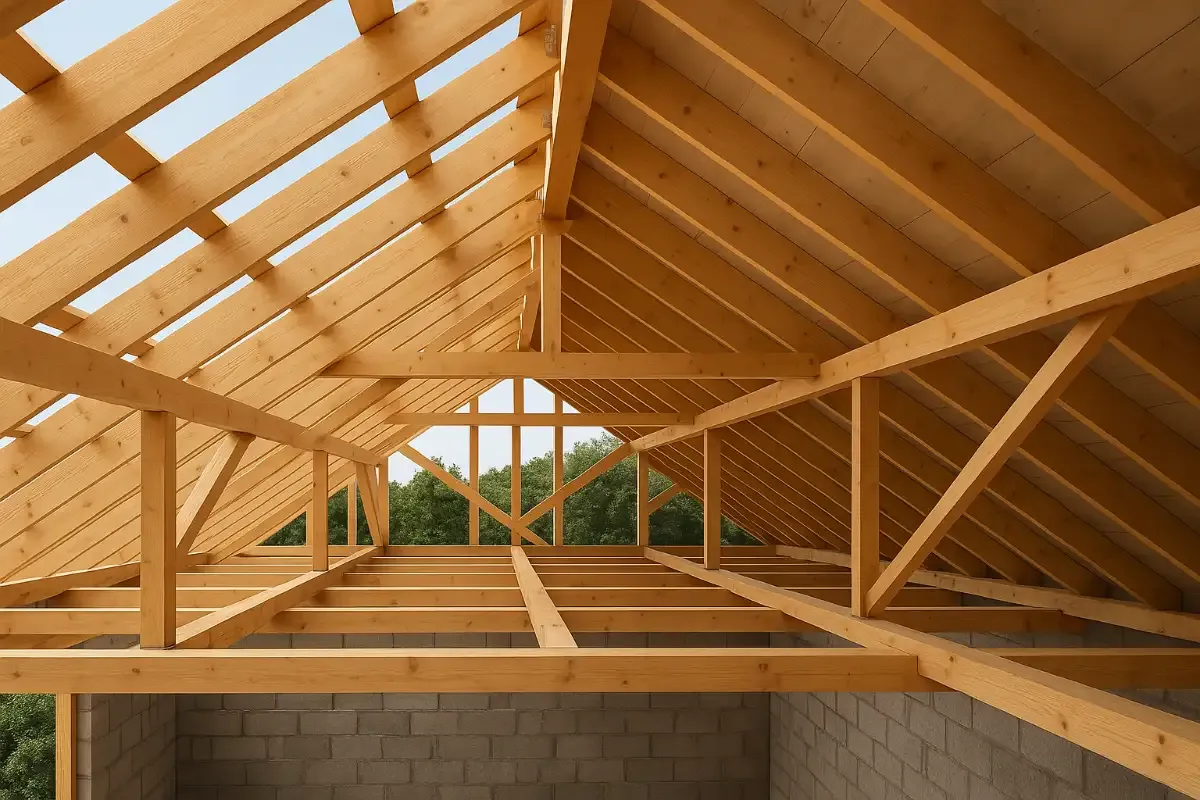

Podobnie jak w przypadku stropów, rozpiętość dachu rozumiana jako odległość między jego głównymi podporami, najczęściej ścianami zewnętrznymi budynku ma kluczowy wpływ na konstrukcję więźby dachowej. Dla niewielkich rozpiętości wystarczą proste krokwie opierające się na ścianach. Jednak gdy rozpiętość staje się większa, konieczne staje się zastosowanie bardziej skomplikowanych rozwiązań. Mogą to być na przykład płatwie wsparte na ścianach wewnętrznych lub słupach, albo specjalistyczne konstrukcje, takie jak wiązary kratowe, które pozwalają na efektywne przenoszenie obciążeń na duże odległości i tworzenie przestronnych, otwartych przestrzeni pod dachem.
Belki i podciągi: kiedy stają się niezbędnym elementem konstrukcji?
W sytuacjach, gdy chcemy uzyskać większe rozpiętości niż te, które są możliwe do osiągnięcia przy użyciu standardowych rozwiązań stropowych czy dachowych, niezbędne stają się dodatkowe elementy konstrukcyjne. Mowa tu o belkach i podciągach. Belki, często wykonane z żelbetu, stali lub drewna, działają jak dodatkowe podpory, które przejmują obciążenia z większego obszaru i przenoszą je na główne podpory, takie jak ściany lub słupy. Podciągi to z kolei grubsze i mocniejsze belki, które często stosuje się do podparcia stropów lub ścian na większych rozpiętościach, umożliwiając tym samym eliminację pośrednich słupów i tworzenie otwartych przestrzeni.
Wybór materiału a możliwa do osiągnięcia rozpiętość co warto wiedzieć?
Wybór materiałów konstrukcyjnych ma bezpośredni wpływ na to, jakie rozpiętości możemy uzyskać w budynku. Różne materiały mają odmienne właściwości wytrzymałościowe i sztywnościowe, co przekłada się na ich możliwości w zakresie przekrywania dużych przestrzeni bez konieczności stosowania licznych podpór.
Stropy żelbetowe monolityczne popularny standard do 6 metrów
Stropy żelbetowe monolityczne to jedno z najczęściej stosowanych rozwiązań w budownictwie mieszkaniowym. Charakteryzują się dobrą wytrzymałością i sztywnością, a ich popularność wynika również z relatywnie prostej technologii wykonania na budowie. Standardowo, stropy te pozwalają na osiągnięcie rozpiętości do około 6 metrów, choć w niektórych przypadkach, przy odpowiednim zaprojektowaniu i zbrojeniu, możliwe jest przekroczenie tej wartości do około 7,8 metra. Są one dobrym kompromisem między ceną, wytrzymałością a możliwościami projektowymi dla typowych domów jednorodzinnych.
Stropy prefabrykowane (np. filigran, panelowe) sposób na większe przestrzenie
Stropy prefabrykowane, takie jak popularne stropy filigran czy stropy panelowe, otwierają drzwi do osiągania znacznie większych rozpiętości. Są one produkowane w fabryce jako gotowe elementy, co zapewnia wysoką jakość i powtarzalność. Stropy filigran, dzięki swojej konstrukcji, mogą efektywnie przekrywać przestrzenie o długości nawet do 12 metrów. Pozwala to na tworzenie bardziej otwartych i elastycznych układów pomieszczeń, eliminując potrzebę stosowania wielu słupów pośrednich. Prefabrykacja przyspiesza również proces budowy, ponieważ gotowe elementy są montowane na placu budowy.
Konstrukcje stalowe i drewniane elastyczność w projektowaniu
Konstrukcje stalowe i drewniane oferują projektantom wyjątkową elastyczność, jeśli chodzi o osiąganie dużych rozpiętości. Stal, dzięki swojej wysokiej wytrzymałości w stosunku do masy, pozwala na tworzenie smukłych i wytrzymałych elementów konstrukcyjnych, które mogą pokonywać bardzo duże odległości. Jest to szczególnie widoczne w budownictwie przemysłowym, sportowym czy mostowym. Drewno, zwłaszcza w postaci klejonego drewna warstwowego (BSH), również umożliwia budowanie dużych rozpiętości, oferując jednocześnie estetyczne i ekologiczne walory. Te materiały są często wybierane tam, gdzie potrzebne są niestandardowe rozwiązania i maksymalne wykorzystanie przestrzeni.Konstrukcje o dużej rozpiętości inżynieria wkracza do akcji
Gdy rozpiętość konstrukcji przekracza standardowe możliwości, wkraczamy w świat inżynierii wielkoprzestrzennej. To dziedzina, która zajmuje się projektowaniem i budową obiektów wymagających przekrycia ogromnych powierzchni bez konieczności stosowania licznych podpór pośrednich. Są to konstrukcje, które często zapierają dech w piersiach swoją skalą i innowacyjnością.
Czym są konstrukcje wielkoprzestrzenne i gdzie je spotykamy? (hale, mosty, stadiony)
Konstrukcje wielkoprzestrzenne to obiekty, które charakteryzują się tym, że ich głównym zadaniem jest przekrycie dużej przestrzeni poziomej bez podziału na mniejsze segmenty za pomocą słupów czy ścian wewnętrznych. Spotykamy je na co dzień, choć często nie zdajemy sobie sprawy z wyzwań konstrukcyjnych, jakie wiążą się z ich budową. Najlepszymi przykładami są hale sportowe i widowiskowe, gdzie potrzebna jest swobodna przestrzeń dla widzów i zawodników, wielkie stadiony, hale wystawiennicze, a także oczywiście mosty, które muszą pokonywać znaczące odległości nad przeszkodami terenowymi, takimi jak rzeki czy doliny.
Jakie technologie pozwalają budować bez pośrednich słupów? (kratownice, łuki, dźwigary)
Aby móc przekrywać tak duże przestrzenie, inżynierowie wykorzystują szereg zaawansowanych technologii i rozwiązań konstrukcyjnych. Należą do nich:
- Konstrukcje ramowe: Składają się z połączonych belek i słupów, tworząc sztywne ramy, które mogą przenosić obciążenia na duże odległości.
- Konstrukcje łukowe: Łuki efektywnie przenoszą obciążenia na podpory dzięki swojemu kształtowi, co pozwala na osiąganie dużych rozpiętości bez podpór pośrednich.
- Kratownice: Są to konstrukcje złożone z połączonych ze sobą elementów (najczęściej prętów), które tworzą sztywne układy trójkątów. Pozwalają na efektywne przenoszenie dużych obciążeń przy stosunkowo niewielkiej masie własnej.
- Dźwigary: Są to mocne belki o dużej wytrzymałości, często stosowane w mostach i dachach hal, które muszą przenieść znaczne obciążenia na duże odległości.
- Konstrukcje cięgnowe: Wykorzystują elementy rozciągane, takie jak liny czy kable, do podtrzymywania dachów lub innych elementów konstrukcyjnych, co pozwala na tworzenie bardzo lekkich i ażurowych konstrukcji o dużych rozpiętościach.
Najciekawsze przykłady konstrukcji o dużej rozpiętości w Polsce i na świecie
W Polsce mamy wiele imponujących przykładów konstrukcji o dużej rozpiętości. Jednym z najbardziej znanych jest historyczna hala widowiskowo-sportowa "Spodek" w Katowicach, której charakterystyczny, płaski dach o średnicy 109 metrów jest prawdziwym arcydziełem inżynierii. Na świecie przykładów jest niezliczenie wiele od mostu Golden Gate w San Francisco, przez nowoczesne stadiony piłkarskie z rozsuwanymi dachami, po ogromne hale produkcyjne i magazynowe, które świadczą o możliwościach współczesnej inżynierii budowlanej.
Praktyczne konsekwencje rozpiętości na co zwrócić uwagę w projekcie domu?
Rozpiętość konstrukcji to nie tylko kwestia techniczna, ale także element, który ma ogromny wpływ na funkcjonalność, estetykę i możliwości aranżacyjne naszego domu. Warto zwrócić na to uwagę już na etapie projektowania.
Otwarta przestrzeń w salonie jak rozpiętość stropu wpływa na aranżację wnętrz?
Współczesna architektura coraz częściej dąży do tworzenia otwartych, przestronnych wnętrz, które sprzyjają lepszemu samopoczuciu i większej swobodzie aranżacyjnej. Strop o dużej rozpiętości jest kluczem do osiągnięcia tego efektu. Pozwala on na wyeliminowanie wewnętrznych ścian nośnych i słupów, które często dzielą przestrzeń i ograniczają możliwości umeblowania. Dzięki temu możemy stworzyć wielofunkcyjny salon połączony z jadalnią i kuchnią, tworząc spójną i jasną przestrzeń życiową, która wydaje się większa i bardziej komfortowa.
Garaż na dwa samochody bez słupa pośrodku jakie rozwiązania to umożliwiają?
Praktycznym przykładem wpływu rozpiętości na codzienne życie jest projekt garażu. Wielu kierowców marzy o garażu na dwa samochody, który nie jest podzielony słupem pośrodku, co ułatwia parkowanie i manewrowanie. Aby to osiągnąć, konieczne jest zastosowanie nadproży lub belek o odpowiednio dużej rozpiętości, które przeniosą obciążenie ze stropu garażu na ściany zewnętrzne. Rozwiązania te wymagają jednak zastosowania mocniejszych materiałów, często grubszych elementów konstrukcyjnych, co może wpłynąć na koszty budowy, ale z pewnością zwiększa komfort użytkowania.
Przeczytaj również: Zbrojenie wieńca w narożniku: jak zrobić to poprawnie?
Analiza projektu budowlanego: jak odczytać i zinterpretować informację o rozpiętości?
Zrozumienie projektu budowlanego może wydawać się skomplikowane, ale kluczowe informacje, takie jak rozpiętość konstrukcji, są zazwyczaj jasno oznaczone. Szukaj ich przede wszystkim na rzutach poszczególnych kondygnacji, gdzie wymiary elementów nośnych i odległości między nimi są precyzyjnie podane. Często występują one w opisach technicznych, gdzie znajdują się szczegółowe obliczenia i specyfikacje materiałowe. Zwracając uwagę na te dane, możemy lepiej zrozumieć, jakie możliwości i ograniczenia konstrukcyjne niesie ze sobą dany projekt, a także jakie mogą być potencjalne konsekwencje dla przyszłego użytkowania i aranżacji budynku.
