Zbrojenie płyty fundamentowej to jeden z najważniejszych etapów budowy domu, decydujący o jego stabilności i trwałości na lata. Ten artykuł to kompleksowy przewodnik, który krok po kroku wyjaśni, jak prawidłowo wykonać zbrojenie, jakich materiałów użyć i jakich błędów unikać, aby Twoja inwestycja była bezpieczna i solidna.
Kluczowe aspekty prawidłowego zbrojenia płyty fundamentowej
- Zbrojenie płyty fundamentowej musi być zawsze zgodne z projektem budowlanym.
- Składa się z siatek dolnej (przenoszącej główne naprężenia) i górnej (chroniącej przed pęknięciami).
- Kluczowe są odpowiednia otulina betonowa (min. 5 cm) i prawidłowe zakłady prętów.
- Wzmocnienia dodatkowe są niezbędne w miejscach o większym obciążeniu, np. pod ścianami nośnymi.
- Najczęściej stosuje się stal klasy A-IIIN (np. B500SP) o odpowiednich średnicach prętów.
- Błędy wykonawcze mogą prowadzić do poważnych uszkodzeń konstrukcji budynku.
Dlaczego solidne zbrojenie to serce Twojego domu
Zbrojenie płyty fundamentowej to fundament stabilności i długowieczności każdego budynku. Jego głównym zadaniem jest przejmowanie naprężeń rozciągających, które powstają w betonie pod wpływem obciążeń, a z którymi sam beton, choć wytrzymały na ściskanie, radzi sobie słabo. Prawidłowo wykonane zbrojenie to gwarancja, że płyta fundamentowa będzie odporna na pękanie i odkształcenia, zapewniając bezpieczeństwo całej konstrukcji na dziesięciolecia.
Beton i stal duet, który gwarantuje stabilność na dekady
Połączenie betonu i stali tworzy materiał kompozytowy o wyjątkowych właściwościach żelbet. Beton doskonale przenosi siły ściskające, natomiast stal, dzięki swojej wysokiej wytrzymałości na rozciąganie, przejmuje naprężenia rozciągające. Ta synergia sprawia, że płyta fundamentowa staje się niezwykle odporna na różnego rodzaju obciążenia, zarówno te stałe (ciężar budynku), jak i zmienne (np. wiatr, śnieg, użytkowanie).
Co się stanie, gdy zlekceważysz projekt? Pęknięcia, osiadanie i kosztowne naprawy
Zlekceważenie projektu konstrukcyjnego lub popełnienie błędów podczas wykonania zbrojenia płyty fundamentowej może mieć katastrofalne skutki. Niewystarczające zbrojenie, zła klasa stali, nieprawidłowe otulenie prętów czy brak wzmocnień w krytycznych miejscach prowadzą do osłabienia konstrukcji. W konsekwencji mogą pojawić się pęknięcia w płycie, nierównomierne osiadanie budynku, a nawet uszkodzenia ścian i stropów. Naprawa takich usterek jest zazwyczaj niezwykle kosztowna i skomplikowana, a w skrajnych przypadkach może zagrażać bezpieczeństwu mieszkańców.

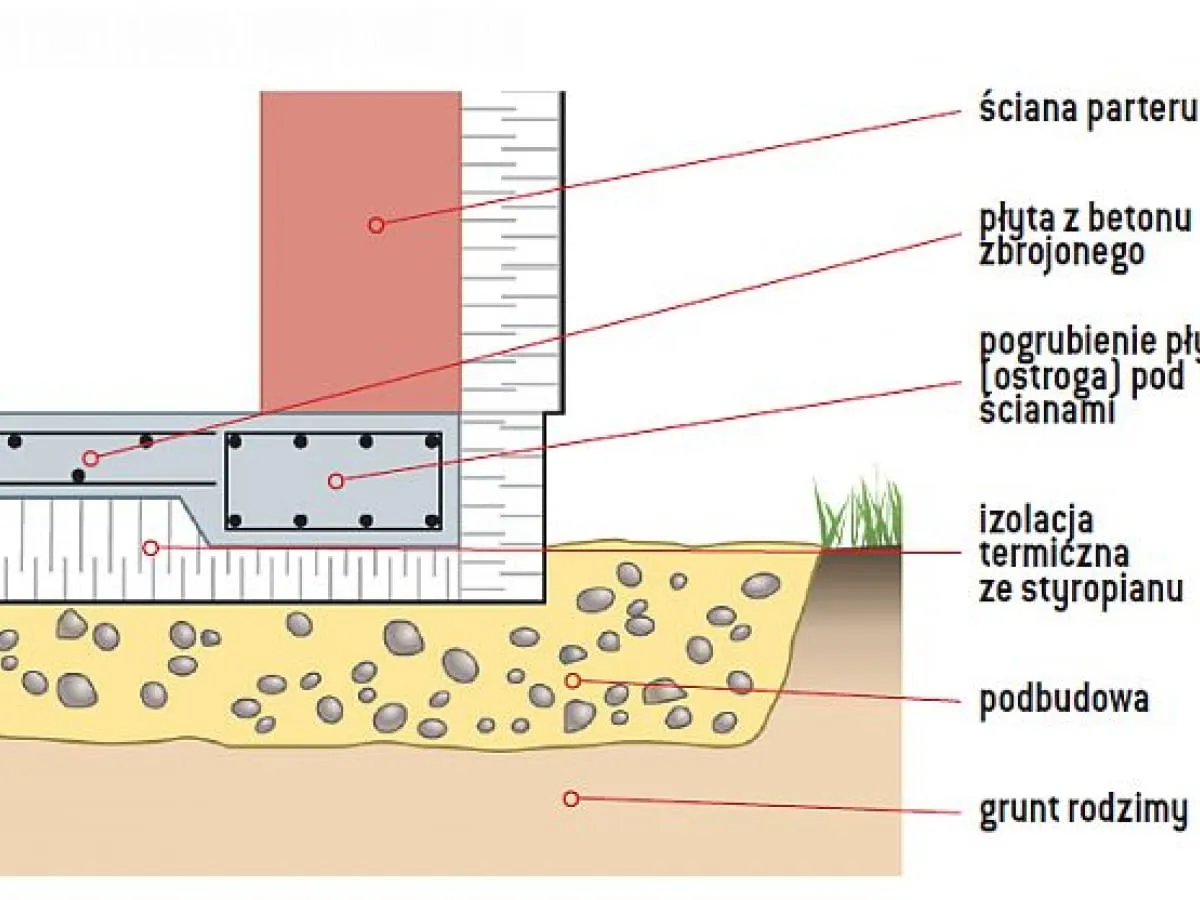

Anatomia zbrojenia płyty fundamentowej co musisz wiedzieć
Zbrojenie płyty fundamentowej, choć niewidoczne po zalaniu betonem, jest skomplikowanym układem prętów stalowych, zaprojektowanym do przenoszenia specyficznych obciążeń. Zrozumienie jego budowy jest kluczowe dla inwestora, aby móc świadomie nadzorować prace.
Zbrojenie dolne: niewidoczny fundament bezpieczeństwa Twojej konstrukcji
Zbrojenie dolne to pierwsza warstwa siatki zbrojeniowej, która jest układana na podłożu. Jest ono absolutnie kluczowe dla bezpieczeństwa całej konstrukcji, ponieważ to ono przenosi główne naprężenia rozciągające, które powstają od ciężaru budynku i obciążeń użytkowych. Zazwyczaj wykonuje się je z prętów o większej średnicy, np. ø10-12 mm, ułożonych w siatkę o rozstawie 15-20 cm w obu kierunkach.
Zbrojenie górne: strażnik chroniący przed pęknięciami i nierównym osiadaniem
Zbrojenie górne, układane nad zbrojeniem dolnym i oddzielone od niego specjalnymi elementami dystansowymi (tzw. kobyłkami), pełni równie ważną funkcję. Przeciwdziała ono siłom powstającym np. przy nierównomiernym osiadaniu gruntu, a także naprężeniom skurczowym i termicznym betonu. Często stosuje się tu pręty o nieco mniejszej średnicy, np. ø8-10 mm, również w siatce o rozstawie 15-20 cm.
Wzmocnienia dodatkowe: gdzie i dlaczego są absolutnie konieczne
Projektant zawsze przewiduje wzmocnienia dodatkowe w miejscach, gdzie płyta jest szczególnie narażona na większe obciążenia lub koncentrację naprężeń. Dotyczy to przede wszystkim obszarów pod ścianami nośnymi, słupami, a także wokół otworów instalacyjnych. Dodatkowe pręty lub zagęszczenie siatki w tych strefach zapewniają lokalne zwiększenie wytrzymałości konstrukcji i zapobiegają powstawaniu pęknięć.
Siatka zgrzewana czy pręty wiązane na budowie? Porównanie rozwiązań
W praktyce wykonawczej stosuje się dwa główne podejścia do tworzenia siatek zbrojeniowych: gotowe siatki zgrzewane lub wiązanie prętów na budowie. Siatki zgrzewane to prefabrykowane elementy, które przyspieszają montaż i zapewniają precyzyjny rozstaw prętów. Są jednak mniej elastyczne w dostosowywaniu do niestandardowych kształtów. Wiązanie prętów na budowie daje większą swobodę w kształtowaniu zbrojenia i dostosowywaniu do projektu, ale wymaga większej precyzji i kontroli ze strony wykonawców, aby zachować odpowiednie rozstawy i długości zakładów.
Jaka stal na zbrojenie płyty? Kluczowe parametry, które musisz znać
Wybór odpowiedniej stali do zbrojenia płyty fundamentowej jest tak samo ważny, jak jej prawidłowe ułożenie. Parametry stali, takie jak klasa i średnica, mają bezpośredni wpływ na wytrzymałość i bezpieczeństwo całej konstrukcji.
Stal klasy A-IIIN (B500SP) dlaczego to standard w polskim budownictwie
W Polsce do zbrojenia konstrukcji żelbetowych najczęściej stosuje się stal klasy A-IIIN, w tym gatunki takie jak B500SP lub B500B. Stal ta charakteryzuje się wysoką wytrzymałością na rozciąganie, dobrą plastycznością oraz doskonałą przyczepnością do betonu, co jest kluczowe dla efektywnej współpracy tych dwóch materiałów. Oznaczenie "SP" w B500SP oznacza "spawalna", co jest istotne w przypadku konieczności łączenia prętów. Użycie stali o niższej klasie niż przewidziana w projekcie jest poważnym błędem, który może zagrozić stabilności budynku.
Średnica prętów: czy grubsze zawsze znaczy lepsze
Średnica prętów zbrojeniowych jest zawsze precyzyjnie określona w projekcie konstrukcyjnym. Nie jest prawdą, że "grubsze zawsze znaczy lepsze". Zbyt grube pręty mogą prowadzić do niepotrzebnego zwiększenia kosztów, a także do problemów z betonowaniem i zapewnieniem odpowiedniej otuliny. Z kolei zbyt cienkie pręty nie zapewnią wymaganej wytrzymałości. Zbrojenie dolne, przenoszące główne obciążenia, często wymaga prętów o średnicy ø10-12 mm, natomiast w zbrojeniu górnym często wystarczają pręty ø8-10 mm. Kluczowe jest ścisłe przestrzeganie wytycznych projektanta.
Jak czytać schemat zbrojenia w projekcie budowlanym
Schemat zbrojenia w projekcie budowlanym to mapa, która precyzyjnie określa układ, średnice, rozstawy i długości prętów. Zawiera on rysunki techniczne, przekroje oraz tabele z zestawieniem stali. Należy zwrócić uwagę na oznaczenia prętów (np. ø10 co 20 cm), długości zakładów, lokalizację wzmocnień dodatkowych oraz wymagane otuliny. W razie wątpliwości zawsze należy skonsultować się z kierownikiem budowy lub projektantem, aby upewnić się, że wszystkie elementy są prawidłowo interpretowane i wykonane.

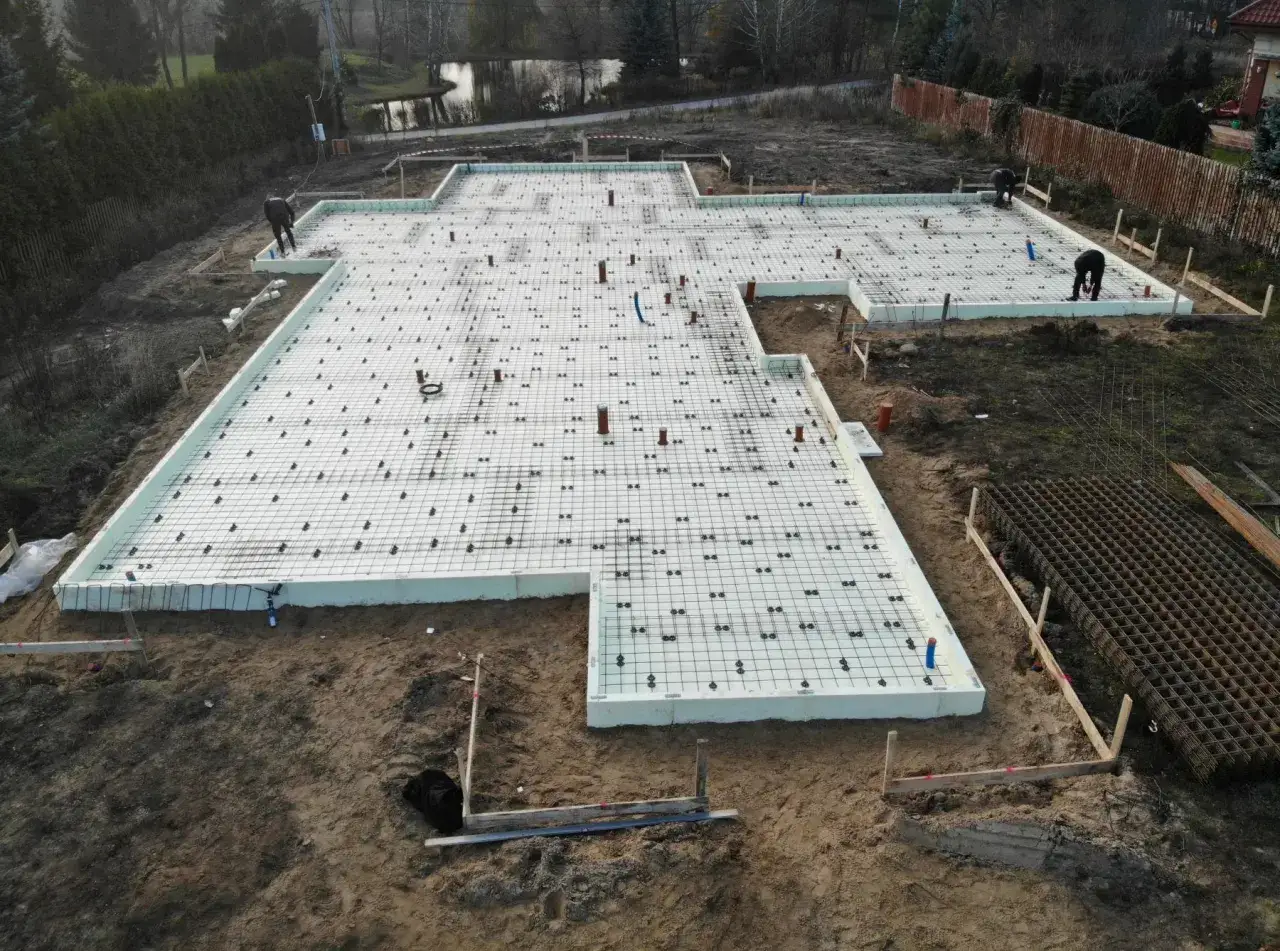

Zbrojenie płyty fundamentowej krok po kroku praktyczny przewodnik dla inwestora
Prawidłowe wykonanie zbrojenia płyty fundamentowej wymaga precyzji i przestrzegania kolejnych etapów. Poniżej przedstawiamy praktyczny przewodnik, który pomoże inwestorowi zrozumieć proces i nadzorować prace.Krok 1: Przygotowanie podłoża i ułożenie "chudziaka"
Przed przystąpieniem do układania zbrojenia, podłoże musi być odpowiednio przygotowane. Oznacza to wyrównanie i zagęszczenie gruntu, a następnie ułożenie warstwy chudego betonu (tzw. "chudziaka" lub podkładowego betonu klasy C8/10 lub C10/12) o grubości około 10 cm. "Chudziak" stanowi stabilną i czystą podstawę dla zbrojenia, chroniąc je przed zanieczyszczeniami z gruntu i ułatwiając precyzyjne ułożenie prętów.
Krok 2: Rozkładanie zbrojenia dolnego jak zachować idealny rozstaw i otulinę
Na "chudziaku" rozpoczyna się układanie pierwszej warstwy zbrojenia siatki dolnej. Pręty układa się krzyżowo, zgodnie z projektem, zachowując precyzyjny rozstaw (tzw. oczko siatki, np. co 15-20 cm). Aby zapewnić odpowiednią otulinę betonową (minimum 5 cm od spodu), pod pręty należy podłożyć specjalne podkładki dystansowe. Pręty łączy się ze sobą drutem wiązałkowym, aby utrzymać ich pozycję podczas betonowania.
Krok 3: Montaż podkładek dystansowych klucz do ochrony stali przed korozją
Podkładki dystansowe, wykonane z tworzywa sztucznego lub betonu, są niezbędne do utrzymania prętów zbrojeniowych w odpowiedniej pozycji i zapewnienia wymaganej otuliny betonowej. Otulina chroni stal przed korozją, która mogłaby osłabić konstrukcję. Podkładki należy rozmieścić równomiernie pod całą siatką zbrojenia dolnego, a następnie pod zbrojeniem górnym, aby zapewnić prawidłową grubość betonu wokół prętów.
Krok 4: Układanie zbrojenia dodatkowego pod ściany nośne i słupy
Po ułożeniu zbrojenia dolnego i zamocowaniu podkładek, należy przystąpić do montażu wzmocnień dodatkowych. Zgodnie z projektem, w miejscach przewidzianych pod ściany nośne, słupy czy inne elementy konstrukcyjne, układa się dodatkowe pręty lub zagęszcza siatkę. Jest to kluczowy etap, który zwiększa nośność płyty w najbardziej obciążonych strefach.
Krok 5: Instalacja zbrojenia górnego na "kobyłkach" dystansowych
Po ułożeniu zbrojenia dolnego i dodatkowego, montuje się "kobyłki" dystansowe (tzw. koziołki lub strzemiona dystansowe), które oddzielają zbrojenie dolne od górnego. Na nich układa się drugą warstwę siatki zbrojenie górne. Podobnie jak w przypadku zbrojenia dolnego, pręty muszą być ułożone zgodnie z projektem, z zachowaniem właściwego rozstawu i związaniem drutem wiązałkowym.
Krok 6: Wiązanie prętów i kontrola końcowa przed betonowaniem
Po ułożeniu wszystkich prętów zbrojeniowych, należy je dokładnie związać drutem wiązałkowym, aby zapobiec ich przemieszczaniu się podczas betonowania. Następnie konieczna jest szczegółowa kontrola zgodności wykonanego zbrojenia z projektem. Sprawdza się średnice prętów, ich rozstaw, długości zakładów (które powinny wynosić minimum 40-50-krotność średnicy pręta), otuliny oraz poprawność wykonania wzmocnień dodatkowych. Dopiero po pozytywnym odbiorze zbrojenia przez kierownika budowy można przystąpić do betonowania.
7 najczęstszych i najdroższych błędów przy zbrojeniu płyty fundamentowej
Unikanie typowych błędów wykonawczych jest równie ważne, jak przestrzeganie projektu. Poniżej przedstawiamy najczęstsze pomyłki, które mogą mieć poważne konsekwencje dla trwałości Twojego domu. Według danych Termico.info, błędy te często prowadzą do konieczności kosztownych napraw.
Błąd #1: Zastosowanie stali o innej klasie lub średnicy niż w projekcie
Użycie stali o niższej klasie wytrzymałości lub mniejszej średnicy prętów niż przewiduje projekt to jeden z najpoważniejszych błędów. Taka zmiana bezpośrednio wpływa na nośność płyty i może prowadzić do jej pękania pod obciążeniem.Błąd #2: Zbyt mała lub zerowa otulina betonowa
Brak odpowiedniej otuliny betonowej (minimum 5 cm) powoduje, że pręty zbrojeniowe są narażone na korozję. Rdzewiejąca stal traci swoje właściwości wytrzymałościowe, a rozszerzająca się rdza może prowadzić do pękania betonu.
Błąd #3: Nieprawidłowa długość lub rozmieszczenie zakładów
Zakłady, czyli miejsca, w których pręty są łączone na długości, muszą mieć odpowiednią długość (min. 40-50-krotność średnicy pręta) i być rozmieszczone zgodnie z projektem. Zbyt krótkie zakłady lub ich nieprawidłowe umiejscowienie osłabiają ciągłość zbrojenia.
Błąd #4: Brak ciągłości zbrojenia w narożnikach
Narożniki płyty fundamentowej są miejscami koncentracji naprężeń. Brak odpowiedniego dozbrojenia i ciągłości siatek zbrojeniowych w tych obszarach może prowadzić do powstawania pęknięć.
Błąd #5: Pominięcie dodatkowych wzmocnień przy otworach instalacyjnych
Otwory w płycie fundamentowej, np. na przejścia instalacji, osłabiają jej przekrój. Pominięcie dodatkowych wzmocnień wokół tych otworów, przewidzianych w projekcie, może skutkować pęknięciami w tych newralgicznych miejscach.
Błąd #6: Zanieczyszczenie zbrojenia przed zalaniem betonem
Zanieczyszczenie prętów zbrojeniowych błotem, rdzą, olejem lub innymi substancjami przed betonowaniem znacząco pogarsza przyczepność stali do betonu. To z kolei obniża efektywność współpracy tych materiałów i osłabia całą konstrukcję.
Błąd #7: Układanie zbrojenia "na oko" bez trzymania się projektu
Niezgodność rzeczywistego układu zbrojenia z projektem, wynikająca z braku precyzji lub ignorowania wytycznych, jest błędem fundamentalnym. Projektant precyzyjnie oblicza i określa każdy element zbrojenia, a odstępstwa od niego mogą mieć nieprzewidywalne i negatywne konsekwencje dla bezpieczeństwa konstrukcji.
Zbrojenie a elementy dodatkowe o czym jeszcze pamiętać
Poza podstawowym układem zbrojenia, istnieją specyficzne sytuacje i elementy, które wymagają szczególnej uwagi i odpowiedniego podejścia do zbrojenia płyty fundamentowej.
Jak prawidłowo dozbroić płytę w miejscu przejść instalacji (kanalizacja, woda)
Przejścia instalacji przez płytę fundamentową, takie jak rury kanalizacyjne czy wodociągowe, tworzą otwory, które osłabiają konstrukcję. W tych miejscach projektant zawsze przewiduje dodatkowe wzmocnienia w postaci prętów okalających otwory lub zagęszczenia siatki. Należy bezwzględnie przestrzegać tych wytycznych, aby zapobiec powstawaniu pęknięć wokół instalacji.
Czy ogrzewanie podłogowe wpływa na konstrukcję zbrojenia
Samo ogrzewanie podłogowe, które zazwyczaj jest układane na warstwie izolacji termicznej i jastrychu, nie wpływa bezpośrednio na konstrukcję nośną zbrojenia płyty fundamentowej. Jednakże, wszelkie elementy grzewcze lub instalacje przechodzące przez płytę muszą być uwzględnione w projekcie, aby zapewnić odpowiednie dozbrojenie wokół nich i uniknąć kolizji z prętami zbrojeniowymi.Przeczytaj również: Zbrojenie okna narożnego: Kluczowe błędy i jak ich unikać
Zbrojenie na gruntach o słabej nośności na co zwrócić szczególną uwagę
W przypadku gruntów o słabej nośności, projekt płyty fundamentowej i jej zbrojenia jest szczególnie krytyczny. Często wymaga się zastosowania grubszej płyty, gęstszego zbrojenia lub specjalnych rozwiązań, takich jak płyty na palach. W takich warunkach kluczowe jest ścisłe przestrzeganie zaleceń geotechnicznych i konstrukcyjnych, aby zapewnić równomierne rozłożenie obciążeń i zapobiec nierównomiernemu osiadaniu budynku.
