Zbrojenie wieńca w narożniku: jak zrobić to poprawnie?

Niewłaściwe zbrojenie wieńca w narożniku to prosta droga do poważnych problemów konstrukcyjnych, które mogą zagrozić stabilności całego budynku. Ten artykuł dostarczy Ci specjalistycznej wiedzy i precyzyjnych instrukcji, jak prawidłowo wykonać ten kluczowy element, aby zapewnić bezpieczeństwo i trwałość Twojego domu. Dowiesz się, dlaczego ciągłość zbrojenia jest tak ważna i jakie błędy mogą kosztować Cię najwięcej.

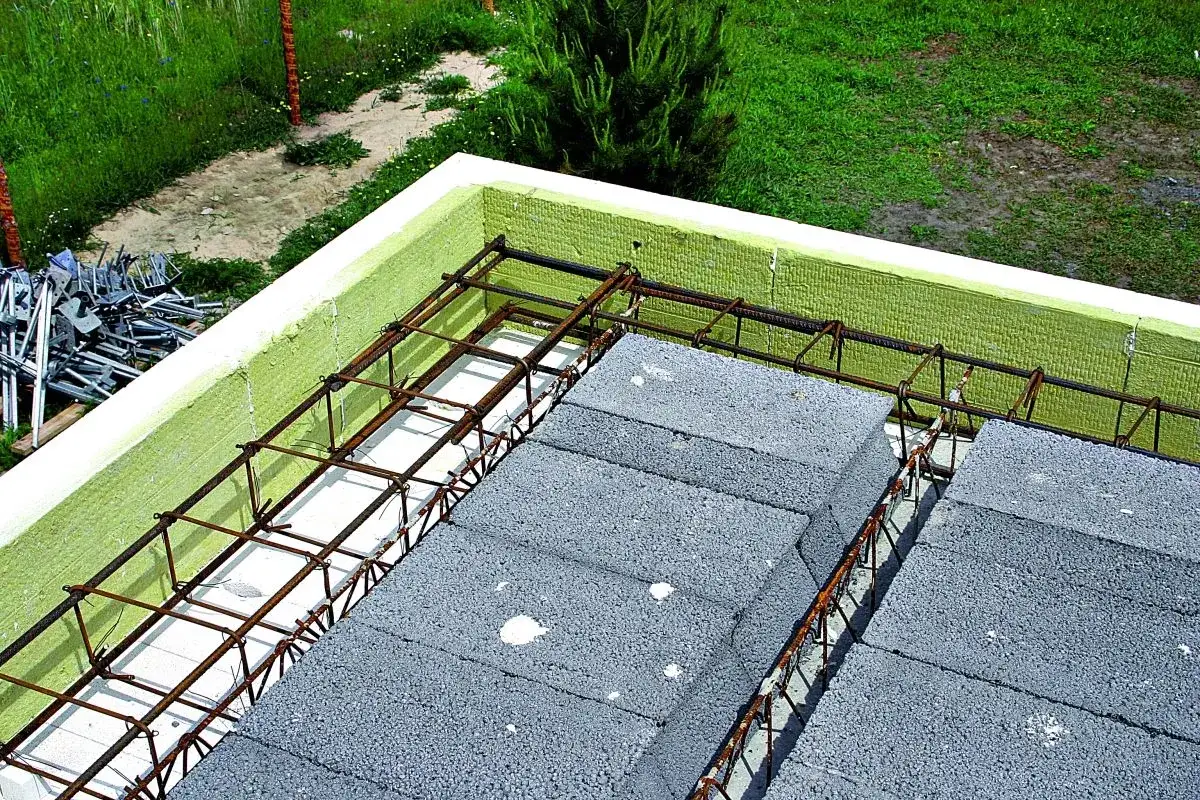

Dlaczego poprawne zbrojenie narożnika wieńca to fundament bezpieczeństwa Twojego domu?

Wieniec żelbetowy pełni w konstrukcji budynku rolę sztywnego pierścienia, który spina ściany, zapobiegając ich rozwieraniu się i zapewniając integralność całej budowli. Jest to element szczególnie ważny w przypadku obciążeń poziomych, takich jak parcie wiatru czy siły sejsmiczne, a także przy nierównomiernym osiadaniu fundamentów. Jego zadaniem jest efektywne przenoszenie sił rozciągających, które kumulują się zwłaszcza w narożnikach.

Narożnik wieńca to punkt krytyczny, w którym zbiegają się siły z dwóch prostopadłych ścian. W tym miejscu występują największe naprężenia rozciągające, dlatego prawidłowe zbrojenie jest absolutnie kluczowe. Jakiekolwiek błędy wykonawcze w tym obszarze mogą prowadzić do poważnych konsekwencji. Od drobnych pęknięć na ścianach, które z czasem mogą się pogłębiać, przez utratę sztywności konstrukcji, aż po w skrajnych przypadkach utratę stabilności całego budynku. Należy pamiętać, że wieniec jest elementem konstrukcyjnym, który ma pracować przez cały okres użytkowania obiektu, dlatego jego wykonanie wymaga najwyższej staranności.

Kluczowe zasady przenoszenia sił w narożu co musisz zrozumieć, zanim zaczniesz pracę?

Zanim przystąpisz do zbrojenia narożnika, niezbędne jest zrozumienie podstawowych zasad mechaniki konstrukcji. Idea ciągłości zbrojenia jest tu fundamentalna pręty zbrojeniowe nie mogą po prostu kończyć się w narożniku, ponieważ nie będą w stanie efektywnie przenosić sił rozciągających. Stal musi tworzyć ciągłą sieć, która obejmuje cały obwód wieńca, umożliwiając swobodne "przepływanie" naprężeń.

Kluczowe pojęcia to "zakład" i "zakotwienie". Zakład to miejsce, w którym dwa pręty zbrojeniowe nakładają się na siebie na pewnej długości, aby siły mogły być płynnie przekazywane z jednego pręta na drugi poprzez otaczający beton. Zakotwienie natomiast to sposób, w jaki pręt jest osadzony w betonie, aby zapewnić jego stabilność i możliwość przenoszenia sił. Prawidłowy zakład i zakotwienie gwarantują, że stal będzie współpracować z betonem, tworząc kompozytowy materiał o wysokiej wytrzymałości na rozciąganie, niezbędny do bezpiecznej pracy wieńca w narożniku.

Metoda #1 (Zalecana): Zbrojenie z użyciem dodatkowych prętów kątowych "L" przewodnik krok po kroku

Najpopularniejszą i zdecydowanie zalecaną metodą prawidłowego zbrojenia narożnika wieńca jest zastosowanie dodatkowych prętów zbrojeniowych wygiętych w kształt litery "L", potocznie nazywanych "elkami" lub prętami kątowymi. Ta technika zapewnia doskonałą ciągłość zbrojenia i efektywne przenoszenie sił rozciągających.

1. Dobór prętów kątowych: Pręty kątowe powinny mieć taką samą średnicę, jak pręty główne wieńca, które mają łączyć. Długość ramion "L-ek" musi być odpowiednio długa, aby zapewnić prawidłowy zakład z prętami głównymi.
2. Prawidłowe ułożenie "elek": Pręty kątowe umieszcza się zarówno w górnej, jak i dolnej strefie wieńca. W górnej strefie "elki" powinny być ułożone tak, aby ich dłuższe ramiona zachodziły na pręty główne wieńca zbiegających się ścian. Analogicznie w strefie dolnej.
3. Obliczanie i wykonanie prawidłowego zakładu: Pręty główne (podłużne) zbiegających się wieńców łączy się z prętami kątowymi na tzw. zakład. Długość zakładu jest krytyczna i zgodnie z normami budowlanymi oraz dobrą praktyką, powinna wynosić co najmniej 50-krotność średnicy łączonego pręta. Na przykład, dla pręta o średnicy 12 mm, zakład powinien mieć minimum 60 cm. Należy dokładnie zmierzyć i zaznaczyć długość zakładu przed związaniem prętów.
4. Wiązanie prętów: Wszystkie pręty główne i kątowe muszą być solidnie związane drutem wiązałkowym w miejscach zakładów oraz wzdłuż całego zbrojenia, aby zachować ich stałe położenie podczas betonowania.

Wizualizacja poprawnego połączenia, często zawarta w projekcie budowlanym, jest najlepszym przewodnikiem. Upewnij się, że schemat pokazuje prawidłowe ułożenie prętów głównych, prętów narożnych oraz strzemion, a także wymagane długości zakładów.

Metoda #2 (Alternatywna): Odginanie i kotwienie prętów podłużnych kiedy to rozwiązanie ma sens?

Alternatywną metodą zbrojenia narożnika wieńca, choć rzadziej stosowaną i wymagającą większej precyzji, jest odginanie i kotwienie prętów podłużnych. Rozwiązanie to może mieć sens w specyficznych sytuacjach, np. gdy nie ma możliwości zastosowania długich prętów kątowych lub gdy projektant wyraźnie to przewidział w dokumentacji.

Technika bezpiecznego odginania prętów wymaga dużej ostrożności. Pręty zbrojeniowe są materiałem o określonych właściwościach mechanicznych, a ich nieprawidłowe gięcie może prowadzić do osłabienia stali, a nawet jej pęknięcia. Gięcie powinno odbywać się na odpowiednio dużym promieniu, nigdy pod ostrym kątem, aby uniknąć koncentracji naprężeń. Zazwyczaj stosuje się specjalne giętarki lub szablony, które zapewniają właściwy promień gięcia. Należy unikać gięcia prętów już zardzewiałych lub uszkodzonych.

Prawidłowe przeplatanie i kotwienie prętów ze zbiegających się ścian polega na tym, że pręty główne z jednej ściany są odginane i kotwione w wieńcu drugiej ściany, i odwrotnie. Wymaga to precyzyjnego planowania i wykonania, aby zapewnić odpowiednią długość zakotwienia i uniknąć osłabienia konstrukcji. W porównaniu z metodą na dodatkowe pręty "L", ta technika jest bardziej pracochłonna i niesie ze sobą większe ryzyko błędów, jeśli nie jest wykonywana przez doświadczonych pracowników. Metoda z "elkami" jest zazwyczaj prostsza w kontroli i bardziej odporna na drobne niedociągnięcia wykonawcze, dlatego jest powszechnie zalecana.

Rola strzemion w narożniku dlaczego należy je zagęścić i jak to zrobić poprawnie?

Strzemiona, czyli poprzeczne pręty obejmujące zbrojenie główne, odgrywają kluczową rolę w zapewnieniu sztywności i wytrzymałości wieńca, szczególnie w strefie narożnej. Ich głównym zadaniem jest utrzymywanie prętów podłużnych w stałej pozycji oraz przejmowanie sił ścinających. W narożnikach, gdzie kumulują się duże naprężenia, ich rola jest jeszcze bardziej krytyczna.

Standardowy rozstaw strzemion w prostym odcinku wieńca wynosi zazwyczaj od 25 do 30 cm. Jest to wystarczające dla większości obciążeń. Jednak w strefie narożnika, a także w miejscach oparcia belek czy innych węzłach konstrukcyjnych, gdzie występują znacznie większe siły ścinające i rozciągające, konieczne jest ich zagęszczenie. Zmniejszenie rozstawu strzemion w narożniku wzmacnia konstrukcję, zapobiegając jej deformacji i pękaniu. Jak gęsto układać strzemiona w narożniku? Zgodnie z dobrą praktyką inżynierską i zaleceniami, rozstaw strzemion w strefie węzła narożnego powinien zostać zmniejszony do 10-15 cm. Należy je umieścić na długości co najmniej 1,5-2 razy wysokości wieńca od narożnika w każdą stronę, zapewniając w ten sposób odpowiednie wzmocnienie krytycznego obszaru.

5 najdroższych błędów przy zbrojeniu wieńca w narożniku sprawdź, czy ich nie popełniasz!

Prawidłowe zbrojenie narożnika wieńca wymaga precyzji i znajomości zasad sztuki budowlanej. Niestety, często popełniane są błędy, które mogą mieć katastrofalne skutki dla trwałości i bezpieczeństwa konstrukcji. Oto 5 najczęstszych i najdroższych w skutkach pomyłek:

1. Błąd #1: Pręty "na styk" prosta droga do pękania ścian. To jeden z najpoważniejszych błędów. Polega na tym, że pręty główne wieńca kończą się w osi narożnika, stykając się ze sobą lub nawet nie stykając, bez zapewnienia jakiegokolwiek połączenia na zakład. W efekcie narożnik nie jest w stanie przenieść sił rozciągających, co prowadzi do powstawania pęknięć ukośnych na ścianach w okolicy narożników, a w skrajnych przypadkach do utraty sztywności całej konstrukcji.
2. Błąd #2: "Oszczędzanie" na długości zakładu pozorna oszczędność, realny problem. Stosowanie zbyt krótkich zakładów, mniejszych niż wymagane 50-krotności średnicy pręta, uniemożliwia prawidłowe przeniesienie sił z jednego pręta na drugi. Stal nie jest w stanie efektywnie współpracować z betonem, a w miejscu zbyt krótkiego zakładu dochodzi do koncentracji naprężeń i osłabienia konstrukcji.
3. Błąd #3: Zaginanie prętów pod ostrym kątem zamiast stosowania łuków. Nieprawidłowe gięcie prętów, zwłaszcza pod ostrym kątem, prowadzi do ich osłabienia, a nawet mikropęknięć w strukturze stali. Zamiast tego, pręty powinny być gięte na odpowiednio dużym promieniu, zgodnie z normami i zaleceniami producenta stali, aby zachować ich wytrzymałość.
4. Błąd #4: Ignorowanie zagęszczenia strzemion. Brak zagęszczenia strzemion w strefie narożnej (gdzie rozstaw powinien być zmniejszony do 10-15 cm) jest częstym błędem. Skutkuje to niewystarczającym wzmocnieniem narożnika, co może prowadzić do jego deformacji pod wpływem obciążeń i pęknięć.
5. Błąd #5: Niepoprawne połączenie prętów po wewnętrznej stronie narożnika. Często pręty po wewnętrznej stronie narożnika są tylko zagięte i związane drutem, bez odpowiedniego kotwienia czy zakładu. Takie rozwiązanie nie gwarantuje przenoszenia sił rozciągających, co osłabia wieniec w tym krytycznym miejscu.

Zbrojenie narożnika w pigułce ostateczna checklista przed zalaniem betonem

Przed ostatecznym zalaniem wieńca betonem, niezbędne jest dokładne sprawdzenie poprawności wykonania zbrojenia, zwłaszcza w narożnikach. Ta checklista pomoże Ci upewnić się, że wszystko zostało wykonane zgodnie z projektem i zasadami sztuki budowlanej, minimalizując ryzyko błędów:

1. Sprawdź średnice prętów głównych i kątowych: Upewnij się, że wszystkie pręty użyte w wieńcu i narożniku mają średnice zgodne z projektem. Pręty kątowe "L" powinny mieć taką samą średnicę jak pręty główne.
2. Zmierz długości wszystkich zakładów linijka po linijce: Dokładnie zweryfikuj, czy długości zakładów prętów głównych z prętami kątowymi (lub odgiętych prętów) wynoszą co najmniej 50-krotność średnicy pręta. To krytyczny punkt!
3. Policz i zweryfikuj rozstaw strzemion: Upewnij się, że w strefie narożnej strzemiona są zagęszczone do rozstawu 10-15 cm na odpowiedniej długości od narożnika. Poza strefą węzłową rozstaw powinien być zgodny z projektem (zazwyczaj 25-30 cm).
4. Upewnij się, że zbrojenie ma zapewnioną odpowiednią otulinę betonową: Pręty zbrojeniowe muszą być odpowiednio oddalone od krawędzi wieńca, aby zapewnić im ochronę przed korozją i prawidłową współpracę z betonem. Użyj podkładek dystansowych, aby utrzymać zbrojenie w odpowiedniej pozycji.
5. Skontroluj ogólną sztywność i stabilność zbrojenia: Całe zbrojenie powinno być solidnie związane i stabilne, aby nie uległo przesunięciu podczas betonowania.
