Zbrojenie narożnika wieńca: Jak uniknąć błędów i zapewnić trwałość?

W tym artykule dogłębnie przeanalizujemy kluczowy aspekt budowy każdego domu prawidłowe zbrojenie narożników wieńca żelbetowego. Dowiesz się, dlaczego ten element jest tak istotny dla stabilności i bezpieczeństwa całej konstrukcji, poznasz sprawdzone metody jego wykonania oraz nauczysz się unikać kosztownych błędów.

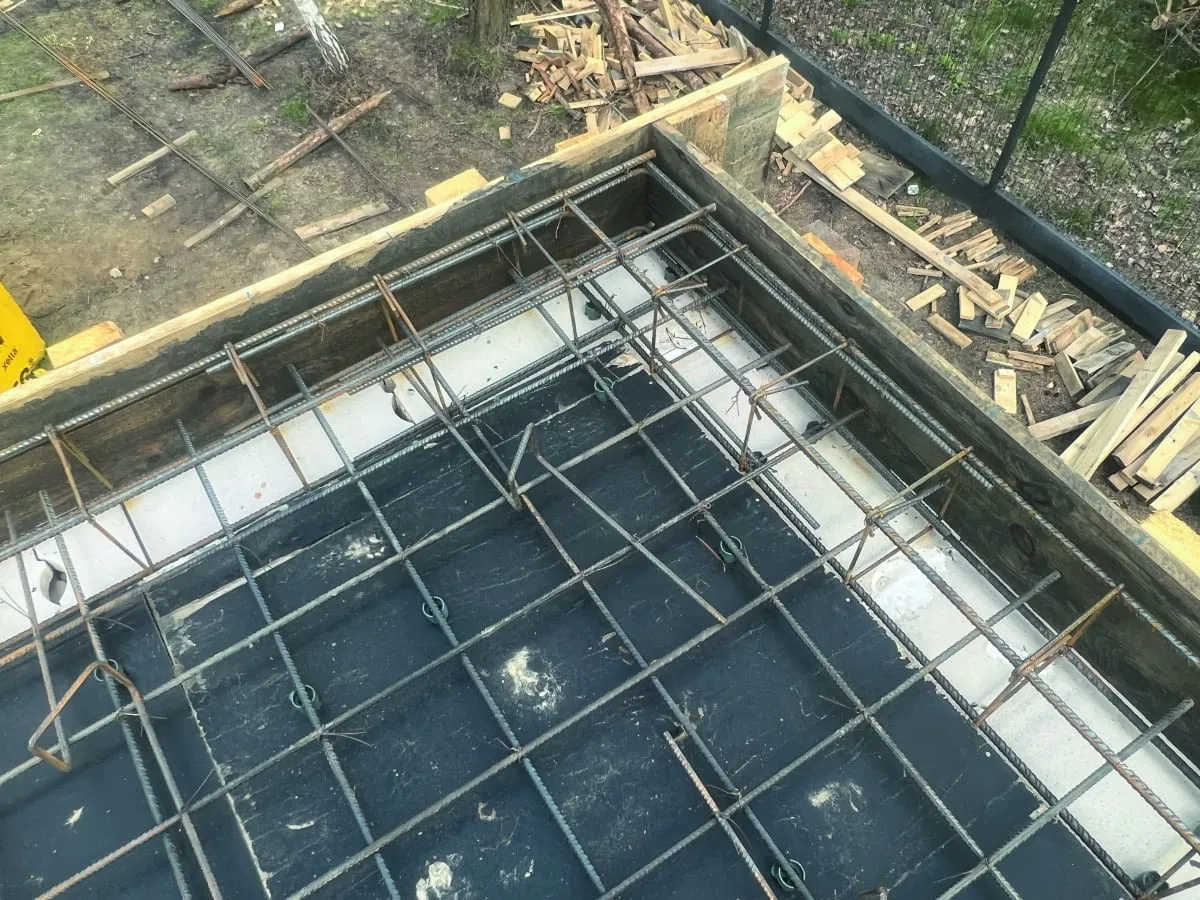

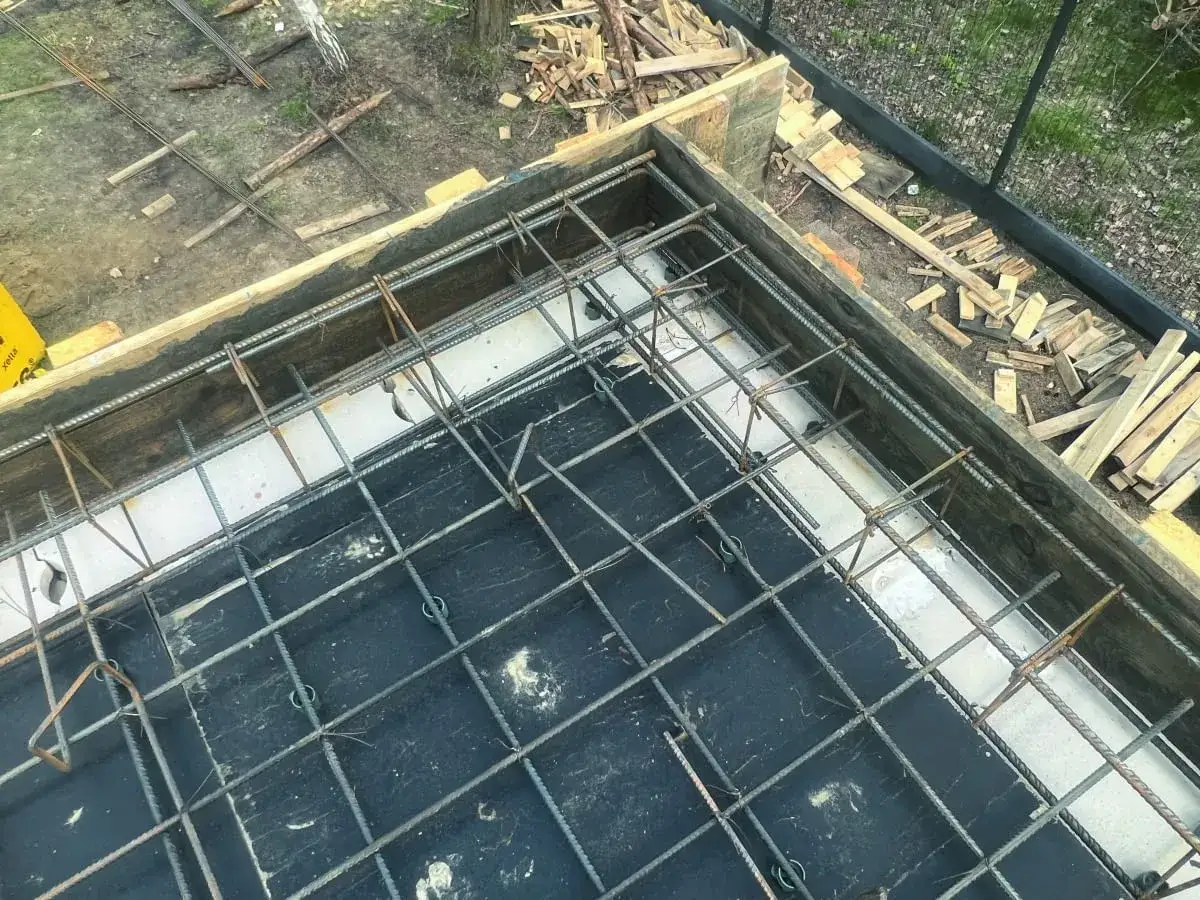

Dlaczego prawidłowe zbrojenie narożnika wieńca to absolutny fundament bezpieczeństwa Twojego domu

Wieniec żelbetowy to taki cichy bohater każdej konstrukcji budowlanej. Choć często pozostaje niewidoczny, jego rola jest nie do przecenienia. Spina on ściany i strop, tworząc sztywną ramę, która przenosi obciążenia i zapobiega nierównomiernemu osiadaniu fundamentów. Bez solidnego wieńca cały budynek byłby narażony na niestabilność. Jednak to właśnie narożniki wieńca stanowią jego najbardziej krytyczne punkty. Wyobraźcie sobie, że to tutaj siły zmieniają kierunek, a naprężenia kumulują się w jednym miejscu. Dlatego zapewnienie ciągłości zbrojenia w tych właśnie miejscach jest absolutnie fundamentalne dla bezpieczeństwa całej konstrukcji. Zaniedbanie tego detalu, czyli nieprawidłowe wykonanie narożnika, może prowadzić do poważnych konsekwencji osłabienia całego węzła, a w efekcie do nieestetycznych, ale i niebezpiecznych pęknięć ścian, szczególnie w miejscach narożnych.

Jak poprawnie połączyć zbrojenie w narożniku? Dwie sprawdzone metody krok po kroku

Metoda pierwsza, którą często stosujemy, polega na odpowiednim odgięciu prętów głównych. Zarówno te wewnętrzne, jak i zewnętrzne pręty zbrojeniowe są tak kształtowane, aby zachować ciągłość przez narożnik. To rozwiązanie zapewnia doskonałe przenoszenie sił, ponieważ wykorzystujemy te same pręty, które biegną przez całą długość wieńca. Kluczem jest tutaj precyzyjne gięcie, aby pręt po odgięciu nadal efektywnie pracował w narożu.

Druga metoda, często wybierana ze względów praktycznych, to zastosowanie dodatkowych prętów narożnych w kształcie litery "L". W tym przypadku proste pręty główne dochodzą do narożnika, a następnie łączone są na zakład z tymi specjalnie ukształtowanymi prętami narożnymi. To rozwiązanie jest równie skuteczne, pod warunkiem, że długość zakładu jest odpowiednia i połączenie jest solidnie wykonane. Zapewnia ono również ciągłość zbrojenia, choć w nieco inny sposób.

Niezależnie od wybranej metody, kluczowe jest zrozumienie, jak pręty powinny się układać w przestrzeni, aby zapewnić ciągłość i wytrzymałość. Prawidłowe wykonanie wymaga wizualizacji i precyzji, dlatego warto posiłkować się schematami, które jasno pokazują wzajemne ułożenie elementów zbrojenia.

Kluczowe parametry, o których nie możesz zapomnieć liczby, które gwarantują wytrzymałość

Kiedy mówimy o zbrojeniu narożników wieńca, nie można zapominać o konkretnych parametrach technicznych. Jednym z najważniejszych jest długość zakładu, oznaczana jako l₀. To odcinek, na którym pręty nachodzą na siebie, umożliwiając przeniesienie sił. Choć często słyszy się o zasadzie 40-60 krotności średnicy pręta (Ø), pamiętajmy, że jest to wartość orientacyjna. Dokładne obliczenia zależą od klasy stali, klasy betonu i warunków przyczepności, a precyzyjne wytyczne znajdziemy w normie PN-EN 1992-1-1, czyli Eurokodzie 2.

Kolejnym istotnym elementem jest zagęszczanie strzemion. W strefie narożnej, gdzie koncentrują się naprężenia, standardowy rozstaw strzemion, wynoszący zazwyczaj 20-30 cm, należy zmniejszyć. W tych miejscach powinien on wynosić nawet 10-15 cm. Gęstsze rozmieszczenie strzemion skutecznie przejmuje siły ścinające i stabilizuje główne pręty zbrojeniowe.

Nie można też zapomnieć o otulinie betonowej. Jest to warstwa betonu chroniąca zbrojenie przed korozją i zapewniająca jego współpracę z betonem. Wymagana grubość otuliny to zazwyczaj minimum 2,5 do 3 cm. Zapewnienie odpowiedniej otuliny jest kluczowe dla długowieczności konstrukcji.

Najdroższe błędy przy zbrojeniu narożników wieńca tego bezwzględnie unikaj!

1. Przerwanie ciągłości zbrojenia, czyli pręty połączone "na styk". To jeden z najpoważniejszych błędów. Docinanie prętów głównych tak, by stykały się tylko końcami w narożniku, jest absolutnie niedopuszczalne. W ten sposób uniemożliwiamy prawidłowe przenoszenie sił rozciągających i zginających przez ten krytyczny punkt, co znacząco osłabia całą konstrukcję.

2. Zbyt krótki zakład prętów narożnych pozorna oszczędność o katastrofalnych skutkach. Stosowanie zbyt krótkich zakładów, czyli odcinków, na których pręty nachodzą na siebie, to kolejna pułapka. Taki "skrót" może wydawać się oszczędnością materiału lub czasu, ale w rzeczywistości prowadzi do sytuacji, w której pręty nie są w stanie efektywnie przenosić obciążeń. Siły zaczynają "przeciekać" przez węzeł, co może skutkować jego osłabieniem i pękaniem.

3. Brak lub niewystarczające zagęszczenie strzemion w strefie węzła. Strzemiona odgrywają kluczową rolę w stabilizacji prętów głównych i przejmowaniu sił ścinających. Ich brak lub zbyt rzadkie rozmieszczenie w narożniku sprawia, że węzeł staje się podatny na deformacje. W efekcie cała konstrukcja traci na sztywności.

4. Nieprawidłowa otulina lub jej brak prosta droga do korozji zbrojenia. Otulina betonowa chroni stal zbrojeniową przed wilgociącią i czynnikami zewnętrznymi. Jeśli jest zbyt cienka lub w ogóle jej nie ma, zbrojenie jest narażone na korozję. Rdza nie tylko osłabia przekrój prętów, ale także zwiększa swoją objętość, prowadząc do pękania betonu i dalszego niszczenia konstrukcji.

Zbrojenie narożnika w praktyce lista kontrolna dla inwestora i wykonawcy

• Weryfikacja projektu: Zanim rozpoczniecie jakiekolwiek prace, dokładnie przeanalizujcie rysunki techniczne. Sprawdźcie, czy długości zakładów, rozstaw strzemion oraz średnice i typy prętów są zgodne z projektem. Upewnijcie się, że wykonanie będzie odpowiadać założeniom inżyniera.
• Kontrola przed betonowaniem: Tuż przed zalaniem wieńca betonem wykonajcie ostatnią, kluczową kontrolę. Upewnijcie się, że pręty są prawidłowo ułożone i związane, strzemiona są odpowiednio zagęszczone w narożach, a co najważniejsze że zapewniona jest wymagana otulina betonowa. Do tego celu warto użyć specjalnych dystansów, które utrzymują zbrojenie w odpowiedniej odległości od deskowania.
• Narzędzia i materiały: Pamiętajcie o posiadaniu odpowiednich narzędzi i materiałów. Niezbędna będzie giętarka do prętów, cęgi do wiązania, miara, a także wysokiej jakości pręty zbrojeniowe, drut wiązałkowy oraz dystanse do otuliny.
