W dzisiejszym budownictwie poszukuje się innowacyjnych rozwiązań, które łączą trwałość, efektywność i ekologię. Zbrojenie z włókna szklanego stanowi obiecującą alternatywę dla tradycyjnej stali, oferując szereg unikalnych właściwości. Ten artykuł kompleksowo przedstawi, czym jest ten materiał, porówna go ze stalą, omówi jego zastosowania, aspekty praktyczne oraz kwestie formalno-prawne, aby pomóc Ci podjąć świadomą decyzję o jego wykorzystaniu w Twoim projekcie.
Zbrojenie z włókna szklanego: innowacja w budownictwie, którą warto poznać
- Pręty kompozytowe GFRP są lekką i odporną na korozję alternatywą dla stali.
- Charakteryzują się wysoką wytrzymałością na rozciąganie i izolacyjnością termiczną/elektryczną.
- Posiadają niższy moduł sprężystości i pękają krucho, co wymaga specyficznego projektowania.
- Idealne do zastosowań w agresywnych środowiskach i obiektach specjalistycznych.
- W Polsce ich stosowanie regulują Krajowe Oceny Techniczne (KOT) wydawane m.in. przez ITB.
Nowa era w budownictwie? Czym zbrojenie z włókna szklanego rzuca wyzwanie stali
Wprowadzenie zbrojenia z włókna szklanego na rynek budowlany to krok w stronę nowoczesnych technologii, które mogą zrewolucjonizować sposób, w jaki projektujemy i wznosimy konstrukcje. Ten innowacyjny materiał, znany również jako GFRP, oferuje unikalne właściwości, które stawiają go w roli poważnego konkurenta dla tradycyjnie stosowanej stali zbrojeniowej. Jego potencjał tkwi nie tylko w parametrach technicznych, ale także w odpowiedzi na rosnące wymagania dotyczące trwałości, bezpieczeństwa i efektywności kosztowej w długoterminowej perspektywie.
Definicja zbrojenia kompozytowego: Co kryje się pod skrótem GFRP?
Zbrojenie kompozytowe, najczęściej spotykane pod skrótem GFRP (Glass Fiber Reinforced Polymer), to zaawansowany materiał budowlany, który stanowi nowoczesną alternatywę dla tradycyjnej stali zbrojeniowej. Jego podstawą są wytrzymałe włókna szklane, które są następnie zatapiane w specjalnie dobranej matrycy z żywicy polimerowej. Ta synergia materiałów nadaje prętom GFRP wyjątkowe właściwości, które otwierają nowe możliwości w projektowaniu i wykonawstwie konstrukcji budowlanych.Skład i proces produkcji: Jak z cienkich włókien powstaje wytrzymały pręt?
Sekret wytrzymałości prętów kompozytowych GFRP tkwi w ich unikalnym składzie. Podstawowym elementem nośnym są wysokiej jakości włókna szklane, które charakteryzują się niezwykłą odpornością na rozciąganie. Te włókna są następnie starannie zatapiane w matrycy z żywicy polimerowej, najczęściej epoksydowej lub winyloestrowej. Żywica nie tylko spaja włókna, ale także chroni je przed uszkodzeniami mechanicznymi i wpływem czynników zewnętrznych. Całość poddawana jest procesowi pultruzji, który polega na przeciąganiu włókien przez kąpiel żywiczną, a następnie przez podgrzewaną formę o pożądanym kształcie. Pozwala to na uzyskanie jednolitych, wytrzymałych prętów o stałym przekroju, zachowujących swoje parametry na całej długości.
Zbrojenie kompozytowe kontra stalowe: Wielkie porównanie materiałów
Decyzja o wyborze materiału zbrojeniowego to kluczowy etap każdego projektu budowlanego. Zrozumienie różnic między tradycyjną stalą a nowoczesnym zbrojeniem kompozytowym GFRP jest niezbędne do optymalnego wykorzystania potencjału każdego z nich. Poniższe porównanie kluczowych parametrów technicznych i użytkowych pozwoli rozwiać wszelkie wątpliwości i podjąć świadomą decyzję.
Waga i transport: Dlaczego 4-krotnie lżejszy materiał rewolucjonizuje logistykę na budowie?
Jedną z najbardziej zauważalnych różnic między zbrojeniem kompozytowym a stalowym jest jego waga. Pręty GFRP mogą być nawet od 4 do 9 razy lżejsze od stalowych odpowiedników o porównywalnej wytrzymałości na rozciąganie. Ta znacząca redukcja masy ma bezpośrednie przełożenie na logistykę budowlaną. Transport staje się znacznie tańszy i prostszy, ponieważ można przewieźć większą ilość materiału przy tej samej ładowności. Na placu budowy mniejsza waga ułatwia przenoszenie i układanie prętów, co przyspiesza prace montażowe i zmniejsza ryzyko wypadków przy pracy. To wszystko przekłada się na potencjalne oszczędności czasu i zasobów ludzkich.
Odporność na korozję: As w rękawie kompozytu, który wydłuża życie budynków
Korozja to wróg numer jeden dla tradycyjnych konstrukcji stalowych, prowadzący do osłabienia materiału i skrócenia żywotności budynków. Zbrojenie z włókna szklanego GFRP jest całkowicie odporne na rdzę, wilgoć, agresywne chemikalia oraz sole drogowe. Oznacza to, że konstrukcje zbrojone tym materiałem mogą służyć znacznie dłużej, szczególnie w trudnych warunkach środowiskowych. Jest to nieoceniona zaleta w przypadku budowy obiektów narażonych na stały kontakt z wodą, chemikaliami czy zasoleniem, takich jak oczyszczalnie ścieków, mosty, nabrzeża, tunele, czy baseny. Wybierając GFRP, inwestujemy w długowieczność i bezproblemową eksploatację.
Wytrzymałość na rozciąganie: Czy kompozyt jest naprawdę mocniejszy od stali?
Wbrew pozorom, zbrojenie kompozytowe GFRP może pochwalić się imponującą wytrzymałością na rozciąganie, która w niektórych przypadkach jest nawet 2,5-krotnie wyższa niż w przypadku tradycyjnej stali zbrojeniowej. Oznacza to, że do przeniesienia tych samych obciążeń można zastosować cieńsze pręty GFRP lub mniejszą ich liczbę. Ta właściwość otwiera nowe możliwości w projektowaniu, pozwalając na tworzenie smuklejszych i lżejszych elementów konstrukcyjnych, przy jednoczesnym zachowaniu lub nawet zwiększeniu bezpieczeństwa.
Moduł sprężystości: Gdzie elastyczność kompozytu jest wadą, a gdzie zaletą?
Jedną z kluczowych różnic między GFRP a stalą jest moduł sprężystości. Pręty kompozytowe mają znacznie niższy moduł sprężystości (około 45-60 GPa) w porównaniu do stali (około 200 GPa). Oznacza to, że materiał ten jest bardziej elastyczny i podatny na odkształcenia pod obciążeniem. W niektórych zastosowaniach, gdzie wymagana jest wysoka sztywność konstrukcji i minimalne ugięcia, może to być postrzegane jako wada. Jednakże, w konstrukcjach narażonych na dynamiczne obciążenia, wibracje czy obciążenia cykliczne, ta większa elastyczność może okazać się zaletą, pozwalając na lepsze tłumienie drgań i zwiększając odporność na zmęczenie materiału. Kluczowe jest jednak, aby projektant uwzględnił tę cechę i odpowiednio skalkulował potencjalne ugięcia.
Przewodność cieplna i elektryczna: Koniec z mostkami termicznymi i zakłóceniami pola magnetycznego
Włókno szklane jest doskonałym izolatorem. Oznacza to, że pręty GFRP nie przewodzą prądu elektrycznego, co jest istotne w miejscach, gdzie istnieje ryzyko porażenia prądem lub gdzie wymagana jest neutralność elektromagnetyczna. Ponadto, materiał ten nie przewodzi ciepła, co eliminuje problem mostków termicznych miejsc, przez które ucieka energia cieplna z budynku. Jest to szczególnie ważne w kontekście budownictwa energooszczędnego. W obiektach specjalistycznych, takich jak szpitale (zwłaszcza w pomieszczeniach z aparaturą do rezonansu magnetycznego), laboratoria czy centra danych, gdzie obecność pola magnetycznego lub elektrycznego może zakłócać działanie sprzętu, GFRP stanowi idealne rozwiązanie.
Analiza kosztów: Czy wyższa cena zakupu zwraca się w trakcie eksploatacji?
Na pierwszy rzut oka, początkowa cena zakupu zbrojenia kompozytowego może wydawać się wyższa niż ceny stali. Jednakże, szczegółowa analiza kosztów cyklu życia projektu często pokazuje, że GFRP jest rozwiązaniem bardziej ekonomicznym. Odporność na korozję oznacza brak konieczności przeprowadzania kosztownych prac antykorozyjnych i konserwacyjnych w przyszłości. Dłuższa żywotność konstrukcji przekłada się na mniejsze koszty remontów i wymiany elementów. Niższa waga ułatwia transport i montaż, co może obniżyć koszty robocizny. W wielu przypadkach, inwestycja w zbrojenie kompozytowe zwraca się wielokrotnie w perspektywie długoterminowej eksploatacji budynku.
Gdzie zbrojenie z włókna szklanego sprawdza się najlepiej? Praktyczne zastosowania
Unikalne właściwości zbrojenia z włókna szklanego sprawiają, że znajduje ono zastosowanie w wielu specyficznych obszarach budownictwa, gdzie tradycyjne materiały mogą napotykać ograniczenia. Zrozumienie, gdzie GFRP oferuje największe korzyści, pozwala na świadome wybory projektowe i wykonawcze.

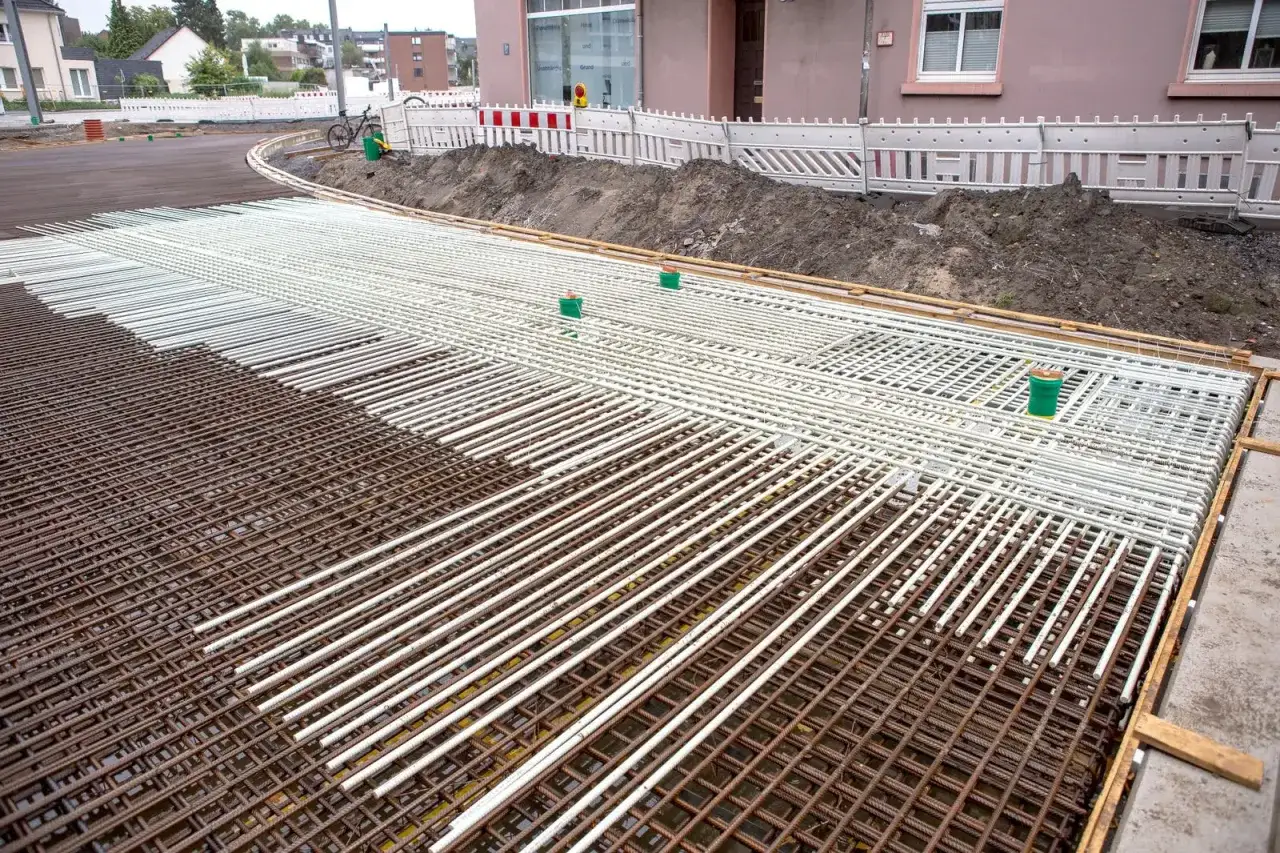

Fundamenty i posadzki w domu jednorodzinnym: Czy warto zastąpić tradycyjną siatkę?
W budownictwie jednorodzinnym zbrojenie kompozytowe GFRP zyskuje coraz większą popularność, szczególnie w przypadku fundamentów i posadzek. Jego całkowita odporność na wilgoć i korozję jest nieoceniona w konstrukcjach stykających się z gruntem. Dodatkowo, jako materiał nieprzewodzący ciepła, GFRP pomaga eliminować mostki termiczne, co przyczynia się do poprawy izolacyjności cieplnej całego budynku. Zastosowanie prętów kompozytowych w posadzkach przemysłowych, narażonych na działanie agresywnych substancji chemicznych, również stanowi doskonałe rozwiązanie, zapewniając długotrwałą ochronę.
Konstrukcje w środowisku agresywnym: Mosty, nabrzeża, oczyszczalnie ścieków
To właśnie w środowiskach agresywnych zbrojenie z włókna szklanego GFRP pokazuje swoją pełną moc. Konstrukcje takie jak mosty, wiadukty, nabrzeża, a także obiekty hydrotechniczne, oczyszczalnie ścieków, czy baseny, są nieustannie narażone na działanie wilgoci, soli, kwasów i innych substancji chemicznych, które błyskawicznie niszczą stal. GFRP, dzięki swojej całkowitej odporności na korozję, gwarantuje wielokrotnie dłuższą żywotność tych konstrukcji, eliminując potrzebę kosztownych napraw i konserwacji. Jest to inwestycja w bezpieczeństwo i trwałość infrastruktury.
Obiekty specjalistyczne: Szpitale, laboratoria i centra danych
W budynkach o specjalnym przeznaczeniu, gdzie wymagane są specyficzne warunki techniczne, zbrojenie kompozytowe GFRP jest często jedynym możliwym rozwiązaniem. W szpitalach, zwłaszcza w pomieszczeniach wyposażonych w aparaturę do rezonansu magnetycznego (MRI), gdzie obecność metalowych elementów mogłaby zakłócać działanie urządzeń, GFRP zapewnia niezbędną neutralność elektromagnetyczną. Podobnie w laboratoriach, gdzie prowadzone są precyzyjne badania, czy w centrach danych, gdzie stabilność systemów elektronicznych jest kluczowa, izolacyjność elektryczna i brak wpływu na pola magnetyczne czynią GFRP materiałem pierwszego wyboru.
Elementy prefabrykowane i cienkościenne: Jak mniejsza otulina betonowa zmienia projektowanie?
Odporność zbrojenia kompozytowego na korozję pozwala na znaczące zmniejszenie wymaganej otuliny betonowej w porównaniu do stali. Jest to szczególnie korzystne przy produkcji elementów prefabrykowanych oraz konstrukcji cienkościennych. Mniejsza otulina oznacza mniejszą wagę całego elementu, co ułatwia jego transport i montaż. Pozwala także na bardziej efektywne wykorzystanie przestrzeni i redukcję ogólnych wymiarów konstrukcji, co może być kluczowe w projektach o ograniczonej powierzchni lub gdy dąży się do maksymalnej lekkości elementów.
Zbrojenie z włókna szklanego w praktyce: Montaż i najczęstsze błędy
Praca ze zbrojeniem kompozytowym GFRP wymaga pewnej wiedzy i stosowania specyficznych technik, odmiennych od tych znanych z obróbki stali. Zrozumienie tych różnic i unikanie typowych błędów jest kluczowe dla zapewnienia prawidłowego wykonania konstrukcji i jej długotrwałej wytrzymałości.
Cięcie, łączenie i kotwienie prętów: Narzędzia i techniki, które musisz znać
Cięcie prętów kompozytowych GFRP wymaga użycia odpowiednich narzędzi. Zazwyczaj stosuje się piły tarczowe z tarczami diamentowymi lub tarcze z węglików spiekanych. Ważne jest, aby podczas cięcia stosować odpowiednie środki ochrony osobistej, takie jak okulary ochronne i maski przeciwpyłowe, ponieważ proces ten generuje drobne włókna. Łączenie prętów najczęściej odbywa się za pomocą specjalnych złączek mechanicznych lub poprzez sklejanie żywicami epoksydowymi. Kotwienie prętów w betonie wymaga zastosowania odpowiednich kotew, które zapewnią skuteczne przeniesienie obciążeń. Należy pamiętać, że techniki te mogą się różnić w zależności od producenta i specyfiki projektu.
Problem wyporności: Jak zapobiec wypływaniu zbrojenia podczas betonowania?
Ze względu na swoją niską wagę, pręty kompozytowe GFRP mają tendencję do wypływania na powierzchnię mieszanki betonowej podczas jej układania. Jest to zjawisko znane jako wyporność. Aby zapobiec temu problemowi, należy stosować odpowiednie metody mocowania prętów do szalunków lub do dolnego zbrojenia. Można to osiągnąć za pomocą specjalnych klipsów, opasek lub poprzez tymczasowe przywiązanie prętów do siatki zbrojeniowej. Kluczowe jest zapewnienie stabilności zbrojenia przed i w trakcie betonowania, aby uzyskać właściwą otulinę betonową.
Gięcie prętów kompozytowych: Dlaczego kształtki trzeba zamawiać z wyprzedzeniem?
Ważną cechą zbrojenia kompozytowego GFRP jest to, że nie można go giąć na placu budowy w taki sam sposób, jak stal. Próba gięcia na zimno może doprowadzić do uszkodzenia struktury włókien i osłabienia pręta. Dlatego też, wszelkie elementy gięte, takie jak strzemiona, haki czy kształtki o niestandardowych formach, muszą być zamawiane bezpośrednio u producenta z odpowiednim wyprzedzeniem. Producenci dysponują specjalistycznym sprzętem, który pozwala na precyzyjne gięcie prętów w kontrolowanych warunkach, zachowując ich pierwotną wytrzymałość.
Najczęstsze błędy wykonawcze i sposoby, aby ich uniknąć
Praca ze zbrojeniem GFRP wymaga uwagi i przestrzegania kilku kluczowych zasad. Do najczęstszych błędów należą: niewłaściwe cięcie prętów, które może prowadzić do ich uszkodzenia; brak odpowiedniego mocowania prętów, skutkujący ich wypływaniem podczas betonowania; próby gięcia prętów na budowie, co osłabia ich wytrzymałość; oraz stosowanie nieprawidłowych technik kotwienia. Aby uniknąć tych problemów, należy zawsze zapoznać się z instrukcjami producenta, stosować zalecane narzędzia i techniki, a także zapewnić odpowiednie szkolenie ekipie budowlanej. Warto również pamiętać o właściwym zabezpieczeniu prętów przed uszkodzeniem podczas transportu i składowania.
Czy zbrojenie z włókna szklanego jest legalne i bezpieczne? Polskie normy i certyfikaty
Wprowadzenie nowego materiału budowlanego na rynek zawsze wiąże się z koniecznością jego formalnego dopuszczenia i uregulowania zasad stosowania. W Polsce zbrojenie z włókna szklanego GFRP jest materiałem dopuszczonym do użytku, a jego bezpieczeństwo i właściwości użytkowe są potwierdzane przez odpowiednie dokumenty i procedury.
Rola Krajowej Oceny Technicznej (KOT): Jak zweryfikować dopuszczenie produktu?
Kluczowym dokumentem, który dopuszcza zbrojenie kompozytowe GFRP do stosowania w budownictwie w Polsce, jest Krajowa Ocena Techniczna (KOT). Jest to dokument wydawany przez uprawnione jednostki, takie jak Instytut Techniki Budowlanej (ITB) lub Instytut Badawczy Dróg i Mostów (IBDiM), który potwierdza, że dany produkt spełnia określone wymagania dotyczące właściwości użytkowych i bezpieczeństwa. KOT określa również zasady projektowania konstrukcji z wykorzystaniem danego materiału, co jest niezwykle ważne dla inżynierów i projektantów. Warto pamiętać, że dokumentacja KOT dla zbrojenia kompozytowego jest dostępna publicznie, co pozwala na weryfikację dopuszczenia konkretnego produktu.
