Zbrojenie muru oporowego to nie dodatek, lecz absolutna podstawa jego stabilności i trwałości, szczególnie gdy konstrukcja ta przekracza wysokość 0,5-1,2 metra. Jego głównym zadaniem jest przenoszenie naprężeń rozciągających, generowanych przez nieustanne parcie gruntu. Zgodnie z Prawem budowlanym w Polsce, mur oporowy jest klasyfikowany jako budowla, co oznacza, że na jego wzniesienie, niezależnie od wysokości, wymagane jest uzyskanie pozwolenia na budowę. W tym praktycznym poradniku przeprowadzimy Cię przez kluczowe aspekty prawidłowego zbrojenia, od doboru materiałów, przez techniki wykonawcze, aż po najczęściej popełniane błędy, które mogą zaważyć na losie Twojej konstrukcji. Dowiesz się, dlaczego solidne zbrojenie to fundament sukcesu, a także jak czytać schematy i specyfikę zbrojenia w zależności od technologii budowy. Jak podaje Inżynier Budownictwa, odpowiednie przygotowanie i wykonanie zbrojenia to klucz do uniknięcia kosztownych napraw w przyszłości.
Kluczowe aspekty zbrojenia muru oporowego
- Zbrojenie jest niezbędne dla murów powyżej 0,5-1,2 m wysokości, przenosząc naprężenia od parcia gruntu
- Wymagane jest pozwolenie na budowę, ponieważ mur oporowy to "budowla" w świetle prawa
- Stosuje się zbrojenie główne (pionowe, od strony naporu ziemi) i rozdzielcze (poziome)
- Kluczowe materiały to stal A-III i beton klasy min. C20/25, z odpowiednią otuliną betonową (np. 50 mm dla fundamentów, 30 mm dla ścian)
- Różne typy murów (pustaki szalunkowe, bloczki, prefabrykaty) mają specyficzne wymagania dotyczące zbrojenia
- Niezbędny jest drenaż, aby zmniejszyć ciśnienie hydrostatyczne wody za murem
Dlaczego solidne zbrojenie muru oporowego to absolutna konieczność?
Zbrojenie muru oporowego stanowi jego kręgosłup, bez którego konstrukcja ta nie byłaby w stanie sprostać siłom natury. Gdy wysokość muru przekracza 0,5-1,2 metra, parcie gruntu staje się na tyle znaczące, że samo wykonanie z betonu czy kamienia przestaje być wystarczające. Głównym zadaniem zbrojenia jest przejęcie i bezpieczne przeniesienie naprężeń rozciągających, które powstają w murze pod wpływem nacisku ziemi. Bez odpowiedniego zbrojenia, mur byłby narażony na pękanie, deformacje, a w skrajnych przypadkach nawet na całkowite zniszczenie.
Jak parcie gruntu zagraża stabilności Twojej konstrukcji?
Parcie gruntu to siła, z jaką ziemia napiera na konstrukcję oporową. Jest to zjawisko naturalne, wynikające z ciężaru gruntu oraz jego właściwości. Im wyższy i bardziej stromy nasyp ziemny, tym większe parcie. Siły te działają prostopadle do powierzchni muru, próbując go przewrócić lub przesunąć. W betonie, który jest materiałem wytrzymałym na ściskanie, ale stosunkowo słabym na rozciąganie, parcie gruntu może prowadzić do powstawania rys i pęknięć. Właśnie dlatego kluczowe jest zastosowanie zbrojenia stalowego, które doskonale radzi sobie z naprężeniami rozciągającymi, integrując całą konstrukcję w jednolitą, wytrzymałą całość.
Zbrojenie pionowe vs poziome zrozumieć role i zasady współpracy
W murze oporowym stosuje się dwa rodzaje zbrojenia: pionowe i poziome. Zbrojenie pionowe, nazywane również głównym, jest umieszczane od strony naporu ziemi i to ono przede wszystkim przejmuje główne siły ścinające i zginające. Jego zadaniem jest przeciwdziałanie parciu gruntu. Zbrojenie poziome, czyli rozdzielcze, jest zazwyczaj rozmieszczone wzdłuż muru i ma na celu stabilizację konstrukcji, równomierne rozłożenie obciążeń oraz zapobieganie powstawaniu podłużnych rys skurczowych. Oba rodzaje zbrojenia współpracują ze sobą, tworząc spójną i odporną siatkę, która zapewnia integralność muru.
Kiedy prawo wymaga projektu i pozwolenia na budowę muru oporowego?
W Polsce prawo budowlane jasno definiuje status muru oporowego. Zgodnie z przepisami, mur oporowy jest klasyfikowany jako budowla, a konkretnie jako konstrukcja oporowa. Oznacza to, że jego wzniesienie, niezależnie od wysokości, wymaga uzyskania stosownego pozwolenia na budowę. Ignorowanie tego wymogu może prowadzić do poważnych konsekwencji prawnych, w tym nakazu rozbiórki konstrukcji. Dlatego też, przed przystąpieniem do jakichkolwiek prac, należy upewnić się, że wszystkie formalności zostały dopełnione, a projekt budowlany został wykonany przez uprawnionego projektanta.
Zgodnie z Prawem budowlanym w Polsce, mur oporowy jest klasyfikowany jako budowla (konstrukcja oporowa), co oznacza, że na jego wzniesienie, niezależnie od wysokości, wymagane jest uzyskanie pozwolenia na budowę.
Fundamenty sukcesu: Jak przygotować się do zbrojenia?
Prawidłowe przygotowanie do zbrojenia muru oporowego jest równie ważne, jak samo jego wykonanie. Obejmuje ono nie tylko dobór odpowiednich materiałów, ale także dogłębne zrozumienie parametrów technicznych, które decydują o wytrzymałości i trwałości całej konstrukcji. Bez solidnych fundamentów teoretycznych i praktycznych, nawet najlepsze chęci mogą doprowadzić do błędów, które w przyszłości okażą się kosztowne.
Dobór materiałów: Jaka stal i klasa betonu zagwarantują trwałość?
Kluczowym elementem decydującym o wytrzymałości zbrojonego muru oporowego jest jakość użytych materiałów. Do zbrojenia najczęściej wykorzystuje się stal zbrojeniową klasy A-III, która charakteryzuje się odpowiednią wytrzymałością i przyczepnością do betonu. Stal ta jest zazwyczaj żebrowana, co dodatkowo zwiększa jej wiązanie z masą betonową. Średnica prętów zbrojeniowych nie jest dowolna musi być ona ściśle określona w projekcie konstrukcyjnym i zależy od wielu czynników, takich jak przewidywane obciążenia i wysokość muru. Równie istotna jest klasa betonu. Dla konstrukcji oporowych zaleca się stosowanie betonu o klasie nie niższej niż C20/25, który zapewnia odpowiednią wytrzymałość na ściskanie i odporność na warunki atmosferyczne.
Kluczowe parametry: Grubość otuliny, średnica i rozstaw prętów co musisz wiedzieć?
- Grubość otuliny betonowej: Jest to warstwa betonu otaczająca pręt zbrojeniowy. Jej głównym zadaniem jest ochrona stali przed korozją oraz zapewnienie odporności ogniowej konstrukcji. Minimalna grubość otuliny jest ściśle określona w normach i projektach. Zazwyczaj wynosi ona około 50 mm w przypadku fundamentów i ław fundamentowych, a około 30 mm dla ścian i innych elementów konstrukcyjnych narażonych na działanie czynników atmosferycznych.
- Średnica prętów zbrojeniowych: Dobierana jest indywidualnie w projekcie konstrukcyjnym na podstawie obliczeń wytrzymałościowych. Zależy od przewidywanych obciążeń i geometrii muru.
- Rozstaw prętów: Określa odległość między poszczególnymi prętami zbrojeniowymi. Podobnie jak średnica, rozstaw jest wynikiem obliczeń projektowych i ma kluczowe znaczenie dla równomiernego rozłożenia naprężeń w konstrukcji.
Jak czytać schemat zbrojenia muru oporowego? Praktyczne wskazówki
Schemat zbrojenia muru oporowego to swoista mapa, która precyzyjnie określa rozmieszczenie wszystkich elementów stalowych w konstrukcji. Aby go prawidłowo zinterpretować, należy zwrócić uwagę na kilka kluczowych elementów. Po pierwsze, symbole prętów zazwyczaj są one oznaczone literami i cyframi, które wskazują ich średnicę, długość oraz kształt. Po drugie, rozstawy schemat precyzyjnie określa odległość między poszczególnymi prętami, zarówno w kierunku pionowym, jak i poziomym. Po trzecie, miejsca kotwienia i połączeń są to newralgiczne punkty, gdzie pręty muszą być odpowiednio zakotwione w ławie fundamentowej lub połączone ze sobą. Zrozumienie tych elementów pozwoli na precyzyjne wykonanie zbrojenia, zgodne z projektem, co jest gwarancją bezpieczeństwa i trwałości muru.
Zbrojenie muru oporowego krok po kroku od fundamentu po koronę
Proces zbrojenia muru oporowego wymaga metodycznego podejścia i precyzji na każdym etapie. Od prawidłowego zakotwienia w ławie fundamentowej, przez montaż zbrojenia pionowego i poziomego, aż po wykonanie narożników każdy krok ma znaczenie dla ostatecznej wytrzymałości konstrukcji. Poniżej przedstawiamy chronologiczny opis poszczególnych etapów, które pozwolą Ci wykonać zbrojenie zgodnie z najlepszymi praktykami.
Etap 1: Prawidłowe zakotwienie prętów w ławie fundamentowej
Pierwszym i jednym z najważniejszych etapów jest prawidłowe zakotwienie prętów zbrojenia pionowego w ławie fundamentowej. Pręty te stanowią podstawę całego zbrojenia muru oporowego. Muszą być one odpowiednio osadzone w betonie ławy, tak aby zapewnić ciągłość przenoszenia obciążeń i zapobiec wysuwaniu się zbrojenia pod wpływem parcia gruntu. Długość zakotwienia prętów w ławie fundamentowej jest ściśle określona w projekcie konstrukcyjnym i zależy od klasy betonu oraz średnicy prętów. Należy również pamiętać o zachowaniu odpowiedniej odległości prętów od krawędzi ławy.
Etap 2: Montaż zbrojenia pionowego technika i kluczowe odległości
Po zakotwieniu prętów w ławie fundamentowej następuje montaż zbrojenia pionowego. Pręty te powinny być rozmieszczone równomiernie, zgodnie z wytycznymi projektu. Kluczowe jest umieszczenie ich od strony naporu ziemi, czyli tej części muru, która będzie bezpośrednio stykać się z gruntem. Zachowanie odpowiednich odległości między prętami jest niezbędne dla zapewnienia równomiernego rozłożenia naprężeń w betonie. Zbyt duże zagęszczenie prętów może utrudnić poprawne zalanie betonem, a zbyt duże rozproszenie osłabi konstrukcję.
Etap 3: Wiązanie zbrojenia poziomego (rozdzielczego) jak zapewnić sztywność siatki?
Kolejnym krokiem jest wiązanie zbrojenia poziomego, które ma za zadanie stabilizować konstrukcję i zapobiegać powstawaniu rys. Pręty poziome są wiązane do prętów pionowych za pomocą drutu wiązałkowego. Ważne jest, aby tworzona w ten sposób siatka zbrojeniowa była sztywna i stabilna. Oznacza to, że poszczególne połączenia muszą być solidne, a pręty nie mogą się swobodnie przemieszczać. Zapewnienie odpowiedniej sztywności siatki jest kluczowe dla jej efektywnego działania i zapobiegania deformacjom muru.
Etap 4: Zbrojenie narożników i zakrzywień jak unikać słabych punktów?
Narożniki i zakrzywienia muru oporowego to miejsca szczególnie narażone na koncentrację naprężeń. Dlatego też zbrojenie w tych obszarach wymaga szczególnej uwagi. Zazwyczaj stosuje się tam dodatkowe pręty zbrojeniowe, które są odpowiednio zagięte i zakotwione, aby zapewnić ciągłość i wytrzymałość konstrukcji. Należy unikać tworzenia ostrych kątów i nagłych zmian przekroju zbrojenia, które mogłyby stać się punktami krytycznymi. Właściwe wykonanie zbrojenia w narożnikach i zakrzywieniach jest kluczowe dla zapobiegania powstawaniu pęknięć i zapewnienia integralności całego muru.
Specyfika zbrojenia w zależności od technologii budowy muru
Technologia, w jakiej wznoszony jest mur oporowy, ma znaczący wpływ na sposób jego zbrojenia. Różne metody budowy wymagają odmiennych podejść do układania prętów stalowych, co przekłada się na specyficzne wymagania konstrukcyjne. Zrozumienie tych różnic jest kluczowe dla prawidłowego wykonania zbrojenia w zależności od wybranej technologii.
Mur z pustaków szalunkowych: Jak poprawnie umieścić pręty przed betonowaniem?
Budowa muru z pustaków szalunkowych polega na układaniu specjalnych pustaków na sucho, które tworzą szalunek tracony. Następnie w otworach pustaków umieszcza się zbrojenie pionowe i poziome, tworząc siatkę zbrojeniową. Po ułożeniu zbrojenia, całość jest zalewana betonem, który wypełnia pustaki i otacza pręty stalowe, tworząc monolityczną, żelbetową konstrukcję. Kluczowe jest precyzyjne umieszczenie prętów w otworach pustaków, zgodnie z projektem, tak aby zapewnić ich odpowiednie rozmieszczenie i otulinę betonową.
Monolityczny mur żelbetowy: Techniki montażu podwójnej siatki zbrojeniowej
W przypadku monolitycznych murów żelbetowych, wylewanych na miejscu budowy, często stosuje się podwójną siatkę zbrojeniową. Oznacza to, że zbrojenie jest układane zarówno od strony naporu gruntu, jak i od strony zewnętrznej muru. Podwójna siatka zapewnia większą wytrzymałość i sztywność konstrukcji. Montaż takiej siatki wymaga precyzyjnego rozmieszczenia prętów, ich prawidłowego wiązania oraz zapewnienia odpowiednich odległości między warstwami zbrojenia. Niezbędne jest również stosowanie odpowiednich podkładek dystansowych, które zapewnią właściwą otulinę betonową dla obu siatek.

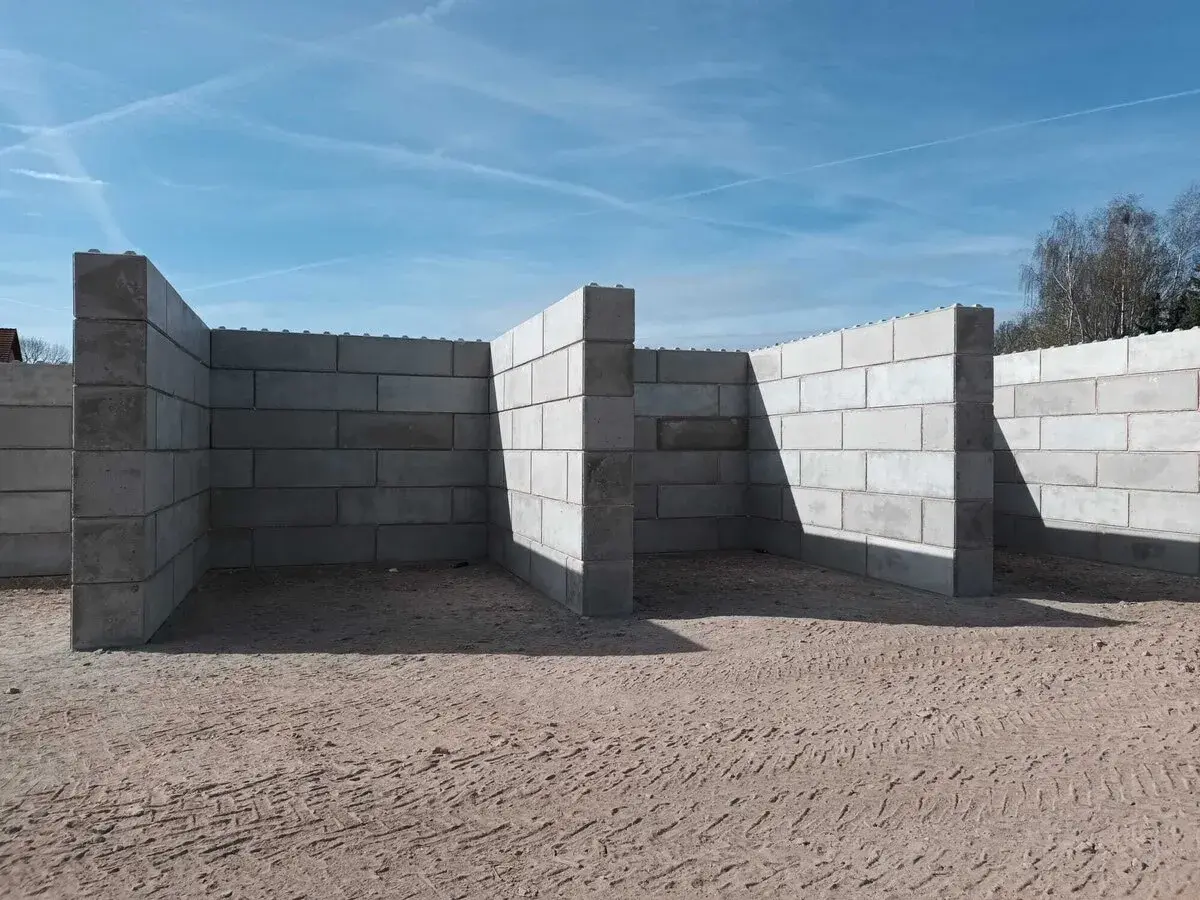

Czy mur z bloczków betonowych zawsze wymaga zbrojenia?
Mur oporowy wykonany z bloczków betonowych, szczególnie tych o mniejszych wysokościach i przy niewielkim obciążeniu parciem gruntu, może nie wymagać pełnego zbrojenia konstrukcyjnego. Jednakże, w przypadku murów o większej wysokości lub gdy przewidywane są znaczne obciążenia, zbrojenie staje się konieczne. Najczęściej stosuje się wówczas pionowe rdzenie żelbetowe, które są wypełniane betonem i zbrojone prętami stalowymi. Te pionowe elementy przejmują część naprężeń i zwiększają stabilność całej konstrukcji. Zawsze jednak ostateczną decyzję o konieczności i zakresie zbrojenia powinien podjąć projektant.
A co z prefabrykatami? Zrozumienie konstrukcji murów typu "L"
Mury oporowe typu "L" to gotowe, prefabrykowane elementy żelbetowe, które stanowią szybkie i efektywne rozwiązanie. Są one produkowane w fabryce, gdzie już na etapie produkcji są odpowiednio zbrojone. Konstrukcja typu "L" oznacza, że element posiada stopę fundamentową, która zapobiega przewróceniu się muru pod wpływem parcia gruntu. Zbrojenie jest integralną częścią tych prefabrykatów, zaprojektowaną tak, aby zapewnić odpowiednią wytrzymałość. Zadaniem wykonawcy jest jedynie prawidłowe posadowienie tych elementów na przygotowanej ławie fundamentowej i ewentualne połączenie ich ze sobą.
Najczęstsze błędy wykonawcze przy zbrojeniu muru oporowego i jak ich uniknąć
Nawet najlepiej zaprojektowany mur oporowy może okazać się zawodny, jeśli podczas jego budowy popełnione zostaną błędy wykonawcze. Wiele z nich dotyczy właśnie zbrojenia, które jest sercem konstrukcji. Świadomość najczęstszych pułapek i wiedza, jak ich unikać, to klucz do sukcesu i długowieczności muru.
Problem: Zbyt mała otulina betonowa dlaczego korozja to cichy zabójca konstrukcji?
Zbyt mała grubość otuliny betonowej to jeden z najpoważniejszych błędów, który może mieć katastrofalne skutki. Otulina betonowa chroni stal zbrojeniową przed wilgocią i agresywnymi czynnikami środowiskowymi, zapobiegając korozji. Gdy stal rdzewieje, jej objętość wzrasta, co prowadzi do pękania betonu i osłabienia całej konstrukcji. Korozja jest "cichym zabójcą", ponieważ jej skutki ujawniają się stopniowo, prowadząc do stopniowego niszczenia muru. Dlatego tak ważne jest bezwzględne przestrzeganie minimalnych grubości otuliny określonych w projekcie.
Problem: Niewłaściwe łączenie i zakłady prętów jak zapewnić ciągłość zbrojenia?
Ciągłość zbrojenia jest fundamentalna dla jego prawidłowego działania. Błędy w łączeniu prętów, takie jak zbyt krótkie zakłady (czyli długość, na jaką jeden pręt nachodzi na drugi) lub niewłaściwe wiązanie, mogą znacząco osłabić całą konstrukcję. Zbyt krótkie zakłady uniemożliwiają efektywne przenoszenie naprężeń między prętami, tworząc słabe punkty. Niewłaściwe wiązanie może prowadzić do przemieszczania się prętów podczas betonowania. Aby temu zapobiec, należy ściśle przestrzegać zaleceń projektowych dotyczących długości zakładów i stosować odpowiednie techniki wiązania.
Problem: Zanieczyszczenie zbrojenia przed betonowaniem jak wpływa na przyczepność?
Przed betonowaniem zbrojenie musi być czyste. Zanieczyszczenia takie jak błoto, kurz, rdza (powierzchowna jest dopuszczalna, głęboka nie), olej czy lód znacząco obniżają przyczepność betonu do stali. Stal pokryta zanieczyszczeniami nie może efektywnie współpracować z betonem, co osłabia całą konstrukcję. Zanim przystąpimy do betonowania, należy dokładnie oczyścić pręty zbrojeniowe z wszelkich niepożądanych substancji. Tylko czysta stal gwarantuje pełne wykorzystanie jej potencjału wytrzymałościowego w połączeniu z betonem.
Zbrojenie to nie wszystko: Rola drenażu w zapewnieniu długowieczności muru
Choć prawidłowe zbrojenie jest absolutnie kluczowe dla stabilności muru oporowego, nie można zapominać o innym, równie ważnym elemencie, który decyduje o jego długowieczności drenażu. Nawet najlepiej wykonana konstrukcja żelbetowa może ulec uszkodzeniu, jeśli nie zapewnimy jej ochrony przed niszczycielskim działaniem wody.
Jak ciśnienie hydrostatyczne wody niszczy mur od środka?
Woda, która gromadzi się za murem oporowym, stanowi ogromne zagrożenie. Wilgoć w gruncie, zwłaszcza po intensywnych opadach deszczu lub roztopach, generuje ciśnienie hydrostatyczne. Jest to siła, z jaką woda napiera na mur od strony gruntu. Im większa ilość wody i im gorsza jej przepuszczalność, tym większe ciśnienie. Ciśnienie to może być na tyle duże, że nawet solidne zbrojenie i mocny beton nie będą w stanie mu sprostać. Woda może wnikać w mikropęknięcia, powodować zamarzanie i rozsadzanie betonu, a także prowadzić do osłabienia gruntu pod fundamentem muru.
Przeczytaj również: Klucz do zbrojeń: wybierz najlepsze narzędzie porównanie i porady
Prawidłowe wykonanie drenażu gdzie i jak go umieścić, by skutecznie chronił konstrukcję?
Aby skutecznie chronić mur oporowy przed niszczycielskim działaniem wody, niezbędne jest wykonanie odpowiedniego drenażu. Drenaż powinien być umieszczony na poziomie ławy fundamentowej, od strony naporu gruntu. Jego zadaniem jest zbieranie i odprowadzanie wody z gruntu znajdującego się za murem. Podstawowym elementem systemu drenażowego jest perforowana rura drenarska, która otoczona jest warstwą filtracyjną, zazwyczaj z kruszywa. Rura ta powinna być ułożona ze spadkiem, aby zapewnić swobodny odpływ wody do studzienki chłonnej lub innego systemu odprowadzania wód opadowych. Prawidłowo wykonany drenaż znacząco zmniejsza ciśnienie hydrostatyczne na konstrukcję, chroniąc ją przed uszkodzeniem i zapewniając jej długowieczność.
