W świecie budownictwa żelbetowego, gdzie precyzja i trwałość są absolutnie kluczowe, nawet najmniejsze elementy odgrywają gigantyczną rolę. Dystanse zbrojeniowe, te niepozorne klocki, są fundamentem, na którym opiera się bezpieczeństwo i długowieczność konstrukcji. Ten przewodnik zgłębi ich znaczenie, rodzaje i zasady stosowania, dostarczając wiedzy niezbędnej zarówno doświadczonym fachowcom, jak i świadomym inwestorom.
Dystanse betonowe do zbrojenia klucz do trwałości konstrukcji
- Zapewniają stałą i prawidłową grubość otuliny betonowej wokół prętów zbrojeniowych.
- Chroni stal zbrojeniową przed korozją, ogniem i szkodliwym wpływem czynników zewnętrznych.
- Zapobiegają przemieszczaniu się zbrojenia pod ciężarem mieszanki betonowej, gwarantując nośność.
- Wyróżniają się wysoką wytrzymałością, mrozoodpornością i ognioodpornością.
- Posiadają identyczną rozszerzalność cieplną jak beton, eliminując ryzyko mikropęknięć.
- Dobór zależy od grubości otuliny, średnicy prętów, rodzaju elementu i podłoża.
Dlaczego brak małego klocka betonu może zniszczyć całą konstrukcję? Rola dystansów zbrojeniowych
W konstrukcjach żelbetowych każdy element ma swoje znaczenie, a brak dbałości o pozornie drobne detale może prowadzić do katastrofalnych skutków. Jednym z takich kluczowych, choć często niedocenianych elementów, są dystanse zbrojeniowe. Ich podstawową rolą jest zapewnienie odpowiedniej grubości otuliny betonowej. Otulina to warstwa betonu otaczająca stal zbrojeniową, która pełni niezwykle ważną funkcję ochronną. Chroni stal przed korozją, która może prowadzić do jej osłabienia i pękania betonu, a także przed ogniem i szkodliwym wpływem czynników atmosferycznych. Zachowanie stałej, projektowej grubości otuliny jest absolutnie kluczowe dla zapewnienia długowieczności i bezpieczeństwa całej konstrukcji. Bez dystansów pręty mogłyby oprzeć się bezpośrednio na szalunku lub podłożu, co skutkowałoby zbyt cienką lub nierówną warstwą betonu wokół stali.
Stabilność zbrojenia podczas betonowania to kolejny filar, na którym opiera się wytrzymałość konstrukcji. Dystanse skutecznie zapobiegają przemieszczaniu się prętów pod wpływem ciężaru i ciśnienia świeżej mieszanki betonowej. Bez tego zapewnienia, zbrojenie mogłoby się przesunąć, co skutkowałoby niezgodnością z projektem i drastycznym obniżeniem przewidywanej nośności oraz trwałości elementu. Stabilne ułożenie zbrojenia jest zatem niezbędne do osiągnięcia zamierzonych parametrów wytrzymałościowych.
Dystans betonowy kontra plastikowy kiedy nie warto iść na kompromis?
Wybór materiału, z którego wykonane są dystanse, ma niebagatelne znaczenie dla ostatecznej jakości i trwałości konstrukcji. Choć na rynku dostępne są różne rodzaje podkładek, w pewnych sytuacjach kompromis materiałowy jest po prostu niedopuszczalny, a dystanse betonowe okazują się być jedynym słusznym wyborem.
Dystanse betonowe wyróżniają się przede wszystkim swoją wyjątkową wytrzymałością mechaniczną. Są one w stanie przenieść znaczne obciążenia bez deformacji, co jest kluczowe podczas betonowania, zwłaszcza w przypadku elementów masywnych. Ich ognioodporność jest kolejnym niekwestionowanym atutem. W przeciwieństwie do tworzyw sztucznych, beton nie topi się pod wpływem wysokich temperatur. Oznacza to, że nawet w sytuacji pożaru, dystanse betonowe pomogą utrzymać wymaganą otulinę, chroniąc stal zbrojeniową przed przegrzaniem i utratą nośności. Ponadto, ich mrozoodporność sprawia, że doskonale sprawdzają się w trudnych warunkach środowiskowych, gdzie alternatywne materiały mogłyby ulec degradacji. Według danych Intako, dystanse betonowe posiadają identyczną rozszerzalność cieplną jak otaczający beton, co jest niezwykle istotne. Eliminuje to ryzyko powstawania mikropęknięć, które mogłyby powstać na skutek różnic w rozszerzalności termicznej materiałów. Takie pęknięcia mogłyby stać się drogą dla wilgoci i agresywnych substancji do wnętrza betonu, inicjując proces korozji zbrojenia.
Dystanse z tworzywa sztucznego, choć często tańsze i łatwiejsze w montażu, mogą być bezpiecznie stosowane jedynie w specyficznych sytuacjach. Mowa tu przede wszystkim o elementach wewnętrznych, które nie są narażone na ekstremalne warunki atmosferyczne, obciążenia czy wysokie temperatury. Przykładowo, w niektórych konstrukcjach budynków mieszkalnych, gdzie nie ma szczególnych wymagań dotyczących odporności ogniowej czy mrozoodporności, mogą one być akceptowalne. Zawsze jednak decyzja o zastosowaniu dystansów plastikowych powinna być poprzedzona konsultacją z projektem konstrukcyjnym oraz obowiązującymi normami budowlanymi.
Przewodnik po rodzajach betonowych dystansów zbrojeniowych co i gdzie stosować?
Rynek oferuje szeroki wachlarz dystansów betonowych, różniących się kształtem i przeznaczeniem. Prawidłowy dobór odpowiedniego typu do konkretnego zadania jest kluczowy dla zapewnienia efektywności i trwałości konstrukcji.
Dystanse punktowe, znane również jako kostki, klocki czy kości, to najbardziej uniwersalne rozwiązanie. Ich kształt zapewnia precyzyjne podparcie zbrojenia w elementach pionowych, takich jak ściany i słupy, gdzie konieczne jest utrzymanie stałej odległości od szalunku. Mogą być również stosowane jako miejscowe podparcie w elementach poziomych, zapewniając stabilność w strategicznych punktach.

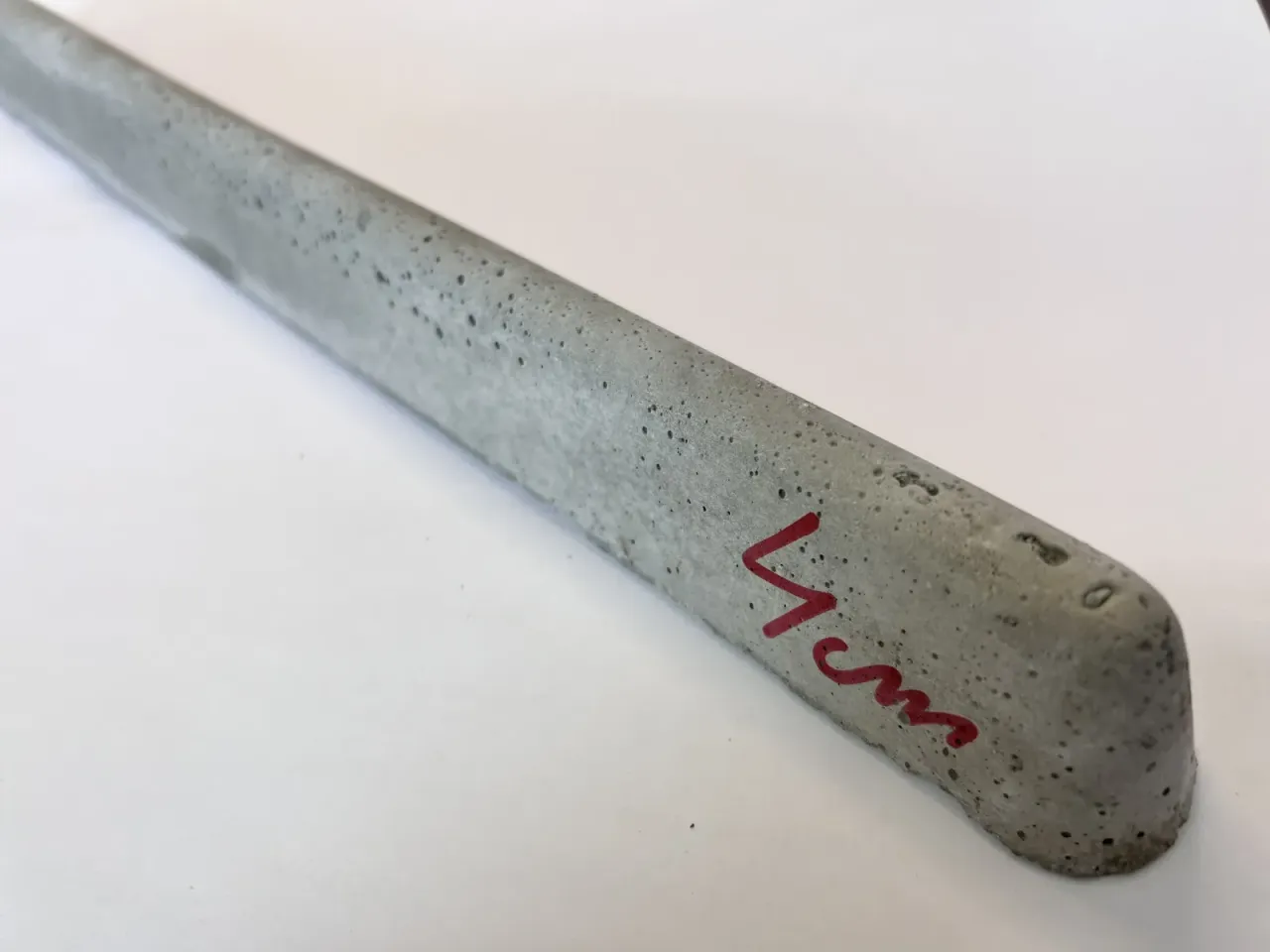

Dystanse liniowe, w formie listew, stanowią idealne rozwiązanie dla dużych, płaskich powierzchni. Służą do zapewnienia ciągłego podparcia siatek zbrojeniowych, co jest szczególnie ważne w zbrojeniu dolnym płyt stropowych i fundamentowych. Gwarantują równomierne rozłożenie obciążeń i zapobiegają uginaniu się zbrojenia na całej powierzchni.
Oprócz standardowych typów, dostępne są również nietypowe kształty dystansów betonowych, zaprojektowane do specjalistycznych zastosowań. Należą do nich na przykład pierścienie stosowane do zbrojenia słupów, zapewniające równomierne otulenie na całym obwodzie, czy specjalne dystanse do zbrojenia pionowego w ścianach. Często wykorzystywane są również w przemyśle prefabrykacji, gdzie precyzja i powtarzalność są kluczowe.
Jak dobrać idealny dystans betonowy krok po kroku? Praktyczny poradnik
Wybór odpowiedniego dystansu betonowego może wydawać się skomplikowany, ale stosując się do kilku prostych kroków, można dokonać optymalnego wyboru, który zapewni bezpieczeństwo i trwałość konstrukcji.
Krok 1: Określenie wymaganej grubości otuliny zgodnie z projektem i normami. Pierwszym i absolutnie najważniejszym krokiem jest dokładne sprawdzenie w projekcie konstrukcyjnym oraz w odpowiednich normach budowlanych, takich jak PN-EN 1992-1-1 Eurokod 2, jaka jest wymagana grubość otuliny betonowej dla danego elementu konstrukcyjnego. Ta wartość jest podstawą do wyboru dystansu, ponieważ jego wysokość musi odpowiadać tej projektowej grubości.
Krok 2: Dopasowanie do średnicy prętów zbrojeniowych. Średnica prętów zbrojeniowych ma kluczowe znaczenie dla stabilności dystansu. Dystans musi być na tyle solidny i odpowiednio wyprofilowany, aby pewnie trzymać pręt i zapobiegać jego przesuwaniu się podczas betonowania. Zbyt mały dystans może nie utrzymać ciężaru pręta, a zbyt duży może nie zapewnić odpowiedniego otulenia.
Krok 3: Wybór odpowiedniego typu do elementu konstrukcji (ława, strop, słup). Rodzaj elementu konstrukcyjnego dyktuje wybór typu dystansu. Do ław fundamentowych i płyt stropowych, gdzie mamy do czynienia z dużymi, poziomymi powierzchniami, często stosuje się dystanse liniowe, zapewniające ciągłe podparcie. W przypadku słupów i ścian, gdzie zbrojenie jest pionowe, preferowane są dystanse punktowe, gwarantujące precyzyjne podparcie w wielu miejscach.
Krok 4: Uwzględnienie rodzaju podłoża (grunt, chudy beton, izolacja). Rodzaj podłoża, na którym układane jest zbrojenie, ma znaczący wpływ na stabilność dystansów. Na miękkim podłożu, takim jak grunt, warstwa izolacji termicznej czy folia, należy stosować dystanse o szerszej podstawie. Zapewnia to większą powierzchnię styku, zapobiegając ich zapadaniu się i gwarantując stabilne podparcie dla całego układu zbrojeniowego.
Najczęstsze błędy przy montażu dystansów, które osłabiają konstrukcję
Nawet najlepszy projekt i wysokiej jakości materiały mogą zostać zniweczone przez błędy popełnione na etapie wykonawstwa. Niewłaściwy montaż dystansów zbrojeniowych to jedna z tych pułapek, która może poważnie osłabić trwałość i bezpieczeństwo całej konstrukcji.
Zbyt rzadkie rozmieszczenie podkładek to częsty błąd, który prowadzi do uginania się prętów zbrojeniowych pod ciężarem mieszanki betonowej. Skutkuje to nierównomiernym rozłożeniem obciążeń i, co gorsza, miejscowym zmniejszeniem grubości otuliny. W takich miejscach stal jest bardziej narażona na korozję, co w dłuższej perspektywie może prowadzić do osłabienia konstrukcji i pojawienia się pęknięć.
Kolejnym problemem jest niewłaściwy dobór typu dystansu do obciążenia i podłoża. Zastosowanie zbyt małych lub słabych dystansów punktowych na miękkim gruncie może spowodować ich zapadanie się, co zaburza geometrię zbrojenia. Podobnie, użycie dystansów nieprzystosowanych do przenoszenia konkretnych obciążeń może prowadzić do ich deformacji i utraty funkcji podpierającej.
Absolutnie niedopuszczalne jest stosowanie uszkodzonych elementów lub prowizorycznych "dystansów". Kamienie, kawałki drewna czy połamane podkładki nie spełniają żadnych wymogów projektowych ani normowych. Ich użycie to prosta droga do problemów, które mogą zagrażać bezpieczeństwu użytkowników obiektu. Zawsze należy stosować wyłącznie nowe, nieuszkodzone dystanse zgodne z projektem.
Profesjonalny montaż w praktyce jak zapewnić zgodność wykonania z projektem?
Prawidłowy montaż dystansów zbrojeniowych to nie tylko kwestia estetyki, ale przede wszystkim gwarancja spełnienia wymagań projektowych i normowych, co przekłada się na bezpieczeństwo i trwałość konstrukcji. Wdrożenie kilku prostych zasad podczas prac budowlanych pozwala uniknąć kosztownych błędów.

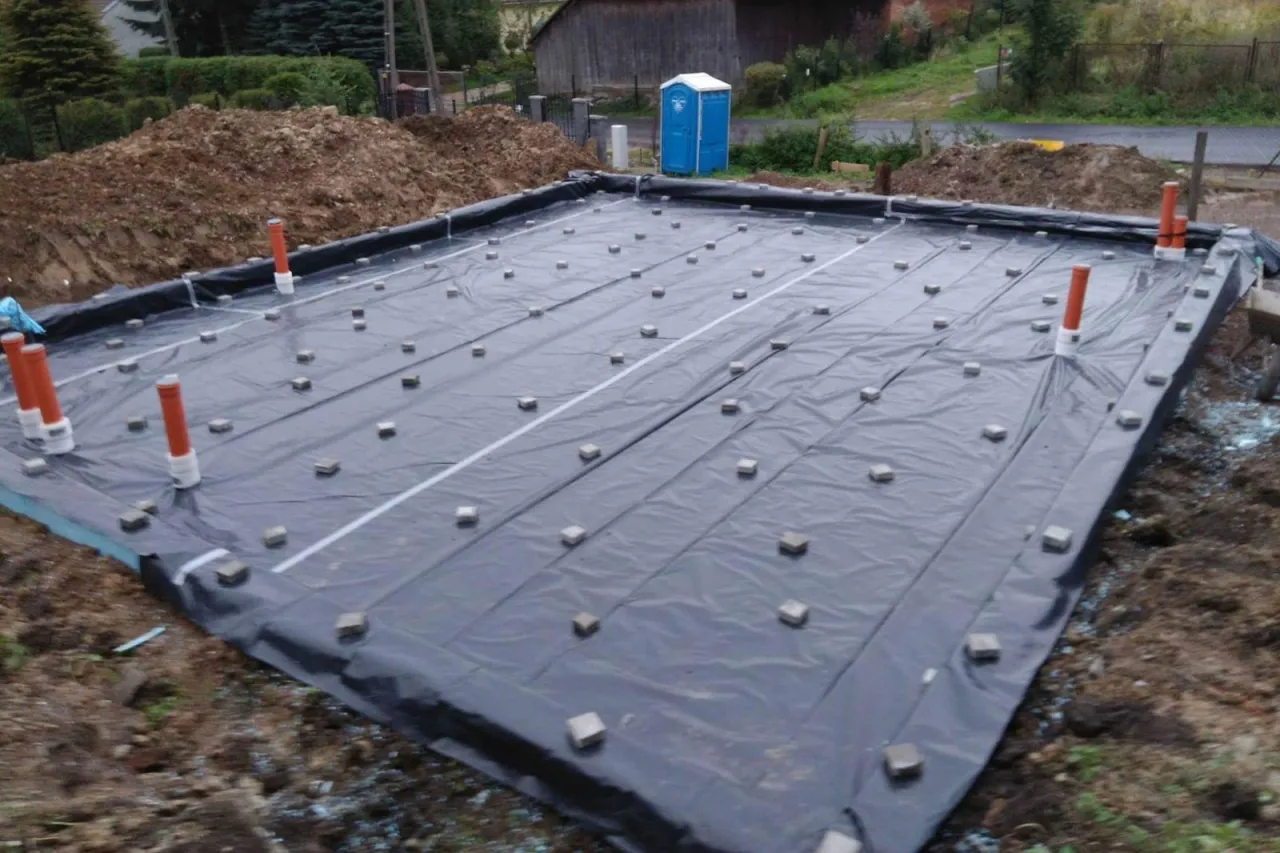

Prawidłowe rozmieszczenie dystansów liniowych i punktowych jest kluczowe dla równomiernego podparcia zbrojenia. Zgodnie z wytycznymi, dystanse liniowe powinny być układane w regularnych odstępach, zazwyczaj co około 1-1,5 metra, w zależności od rodzaju i wielkości siatki zbrojeniowej. Dystanse punktowe stosuje się w miejscach, gdzie potrzebne jest precyzyjne podparcie, zapewniając ich równomierne rozmieszczenie na całej powierzchni elementu.
W przypadku pracy na miękkim lub niestabilnym podłożu, stabilizacja dystansów jest niezbędna. Należy stosować dystanse o odpowiedniej, szerszej podstawie, która zapobiegnie ich zapadaniu się. W niektórych przypadkach, zwłaszcza przy ciężkich zbrojeniach, konieczne może być dodatkowe mocowanie dystansów do podłoża, aby zapewnić ich niezmienność położenia podczas betonowania.
Kontrola ułożenia zbrojenia tuż przed betonowaniem to ostatni, ale niezwykle ważny etap. Jest to ostatni dzwonek na wykrycie i skorygowanie wszelkich nieprawidłowości. Należy dokładnie sprawdzić rozmieszczenie prętów, ich stabilność oraz obecność i prawidłowe ułożenie wszystkich dystansów. Wszelkie błędy wykryte na tym etapie można łatwo naprawić. Po rozpoczęciu betonowania, poprawki stają się już praktycznie niemożliwe i mogą prowadzić do poważnych wad konstrukcyjnych.
