Łączenie drewna konstrukcyjnego to temat, który często spędza sen z powiek wielu budującym. Jako praktyk z wieloletnim doświadczeniem, wiem, że od jakości tych połączeń zależy dosłownie wszystko od stabilności dachu, przez trwałość stropu, aż po bezpieczeństwo całej konstrukcji. W tym artykule przeprowadzę Was przez meandry tego zagadnienia, dzieląc się wiedzą, która pozwoli Wam uniknąć kosztownych błędów i cieszyć się solidnym budynkiem przez lata.
Kluczowe aspekty łączenia drewna konstrukcyjnego dla bezpieczeństwa i trwałości
- Solidne połączenia drewniane są fundamentem bezpiecznej i stabilnej konstrukcji, przenosząc obciążenia.
- Wyróżnia się tradycyjne złącza ciesielskie (czopy, wręby, zamki) oraz nowoczesne metody (metalowe łączniki, wkręty, klejenie).
- Wybór metody zależy od specyfiki konstrukcji (więźba dachowa, strop, altana) oraz wymaganej wytrzymałości.
- Wkręty ciesielskie oferują wysoką nośność, gwoździe (pierścieniowe, skrętne) szybkość montażu.
- Należy przestrzegać norm (Eurokod 5) i unikać błędów, takich jak użycie nieodpowiednich łączników czy osłabianie belek.
Dlaczego solidne łączenie drewna jest fundamentem bezpiecznej konstrukcji?
Rola połączeń w przenoszeniu obciążeń co decyduje o stabilności dachu i stropu?
W konstrukcjach drewnianych, takich jak więźby dachowe czy stropy, połączenia nie są tylko sposobem na poskładanie elementów. To one są kluczowymi ogniwami, które przenoszą wszystkie siły działające na budynek. Mówimy tu o ciężarze własnym konstrukcji, obciążeniu śniegiem zimą, parciu wiatru, a także o obciążeniach użytkowych. Bez solidnych, precyzyjnie wykonanych połączeń czy to między murłatą (belką opierającą się na ścianie) a krokwiami, czy między belkami stropowymi cała konstrukcja traci swoją stabilność. To właśnie wytrzymałość i odpowiednie zaprojektowanie tych punktów styku gwarantuje, że dach nie ugnie się pod ciężarem śniegu, a strop nie ulegnie deformacji. W praktyce oznacza to, że każdy gwóźdź, wkręt czy czop musi być dopasowany do przenoszonych sił.
Konsekwencje błędów montażowych: od skrzypiącej podłogi po katastrofę budowlaną
Niewłaściwe łączenie drewna konstrukcyjnego może prowadzić do szeregu problemów, zaczynając od tych irytujących, a kończąc na tych zagrażających życiu. Słyszeliście kiedyś o skrzypiącej podłodze? Często jest to wynik poluzowanych połączeń legarów lub desek. Ale to dopiero początek. Błędy w montażu mogą skutkować pękaniem drewna, powstawaniem nieestetycznych szczelin, a nawet deformacją całej konstrukcji. W skrajnych przypadkach, gdy obciążenia przekroczą wytrzymałość wadliwych połączeń, może dojść do katastrofy budowlanej. Najczęstsze błędy, które obserwuję na budowach, to stosowanie nieodpowiednich łączników (np. zbyt krótkich lub nieprzeznaczonych do obciążeń konstrukcyjnych), zbyt małe odległości od krawędzi drewna, co osłabia materiał, czy nadmierne nacinanie belek, które drastycznie zmniejsza ich przekrój nośny. To prosta droga do awarii, której można łatwo uniknąć, stosując się do zasad.
Tradycja kontra nowoczesność: Przegląd kluczowych metod łączenia drewna
Sztuka ciesielska, czyli ponadczasowe złącza bez gwoździ
Zanim na budowach zagościły nowoczesne łączniki metalowe, cieśle przez wieki doskonalili sztukę tworzenia połączeń wyłącznie za pomocą precyzyjnie wykonanych nacięć w drewnie. Te tradycyjne metody, choć wymagają mistrzowskiej precyzji i doświadczenia, wciąż zachwycają swoją trwałością i estetyką. Wiele z nich nie potrzebuje żadnych dodatkowych metalowych elementów, opierając swoją siłę na geometrii i dopasowaniu. To właśnie ta "czysta" forma ciesielstwa jest dla mnie fascynująca i wciąż ma swoje miejsce w nowoczesnym budownictwie, szczególnie tam, gdzie liczy się wygląd konstrukcji.

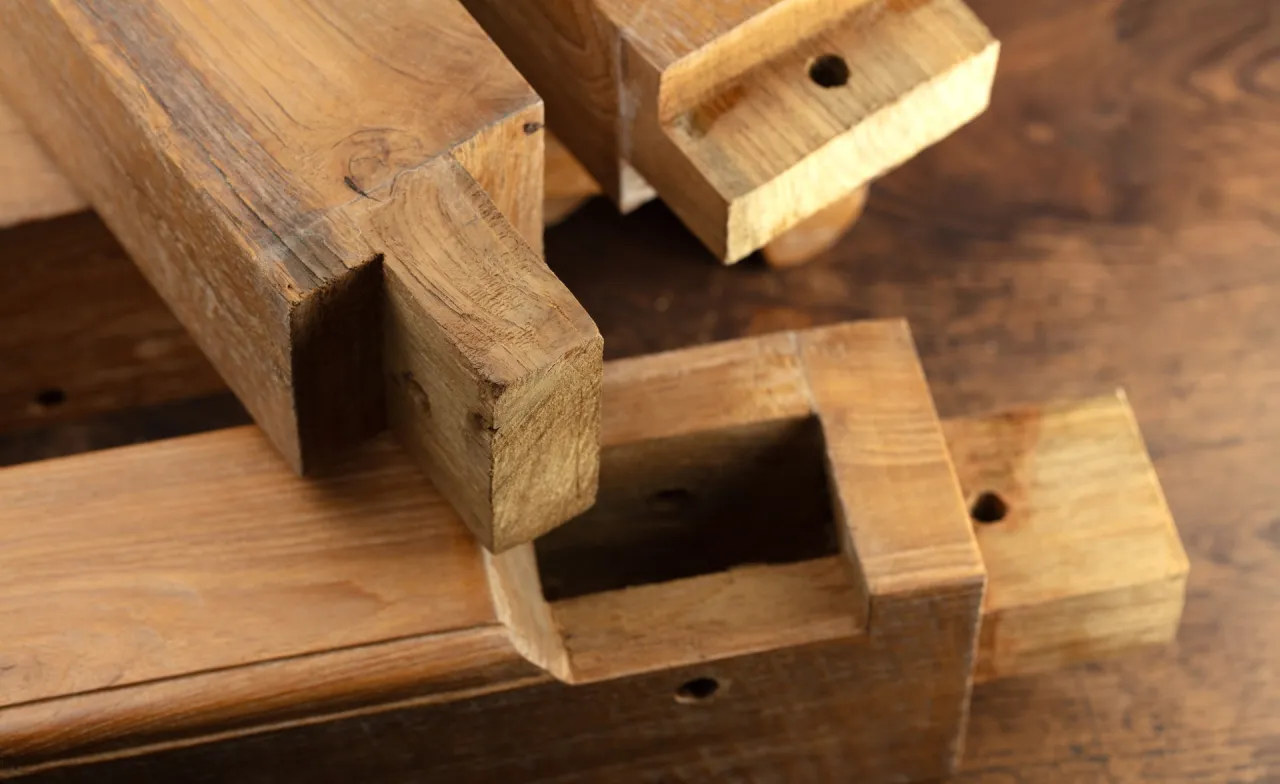

Złącza na czop i gniazdo: Na czym polega ich sekret?
Podstawą wielu tradycyjnych połączeń są złącza na czop i gniazdo. Polegają one na tym, że jeden element (czop) jest profilowany tak, aby idealnie pasował do wyciętego w drugim elemencie otworu (gniazda). Sekret tkwi w precyzyjnym dopasowaniu im dokładniejsze, tym mocniejsze połączenie. Taka metoda zapewnia doskonałe przenoszenie sił ściskających i zginających, a także zapobiega przemieszczaniu się elementów względem siebie. Często stosuje się je do łączenia belek stropowych, słupów czy elementów ram.
Wręby, nakładki i zamki kiedy warto postawić na klasykę?
Oprócz czopów, w ciesielstwie wykorzystuje się również wręby, nakładki i różnego rodzaju zamki. Wrąb to rodzaj wycięcia, które pozwala na zazębienie się dwóch elementów, zwiększając powierzchnię styku. Nakładki to z kolei elementy dodawane, które wzmacniają połączenie. Zamki, takie jak prosty, ukośny czy bardziej skomplikowany płetwowy, to wyrafinowane rozwiązania, które zapewniają bardzo mocne połączenie, często o charakterze samohamującym. Warto postawić na te klasyczne metody, gdy zależy nam na estetyce i tradycyjnym wyglądzie konstrukcji, na przykład przy budowie altan czy elementów dekoracyjnych. Pamiętajmy jednak o ważnej zasadzie: głębokość wrębów nie powinna przekraczać jednej trzeciej wysokości przekroju elementu, aby nie osłabić go nadmiernie.
„Jaskółczy ogon” estetyka i wytrzymałość w jednym
Szczególnym rodzajem zamka jest "jaskółczy ogon". Jego charakterystyczny, trapezowy kształt sprawia, że połączenie jest niezwykle mocne, zwłaszcza na siły rozciągające i ścinające. Jest to złącze cenione nie tylko za swoją wytrzymałość, ale również za piękny, dekoracyjny wygląd. Dlatego często spotkamy je w meblach, ale także w bardziej wyszukanych konstrukcjach drewnianych, gdzie estetyka odgrywa równie ważną rolę co funkcjonalność.
Metalowe złącza ciesielskie: Szybkość i precyzja na współczesnej budowie
Współczesne budownictwo drewniane w dużej mierze opiera się na gotowych metalowych łącznikach ciesielskich. Są one niezwykle popularne, ponieważ znacznie przyspieszają prace montażowe i nie wymagają od wykonawcy tak zaawansowanych umiejętności manualnych, jak tradycyjne metody. Oczywiście, generują dodatkowe koszty i wymagają starannego zaplanowania rozmieszczenia, ale ich powszechność świadczy o ich skuteczności. Najczęściej są one wykonane ze stali ocynkowanej, co chroni je przed korozją i zapewnia długą żywotność. To rozwiązanie, które zrewolucjonizowało sposób budowania z drewna.

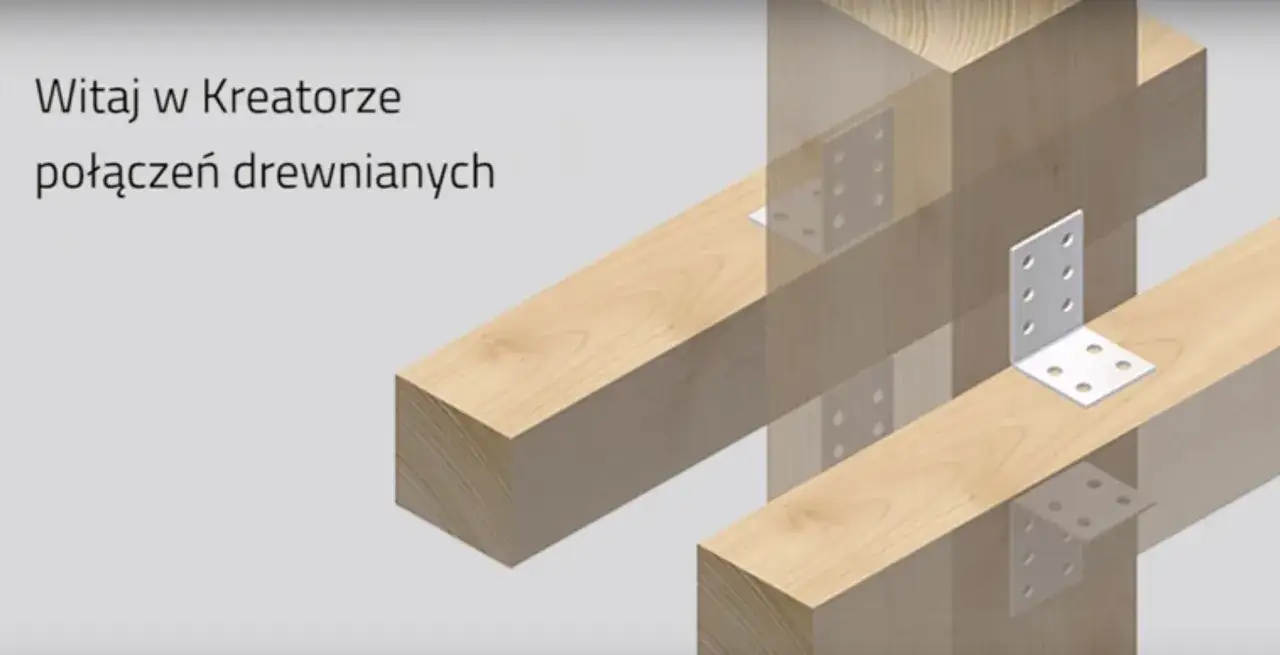

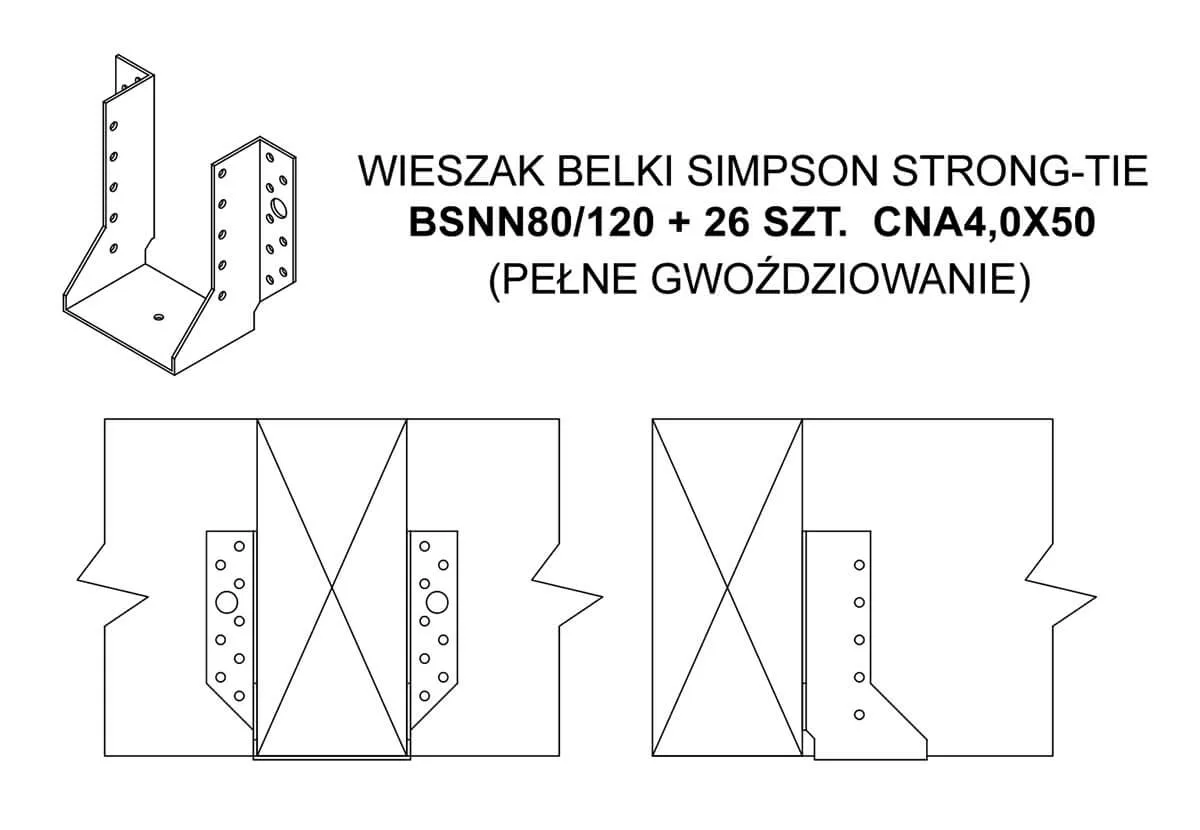

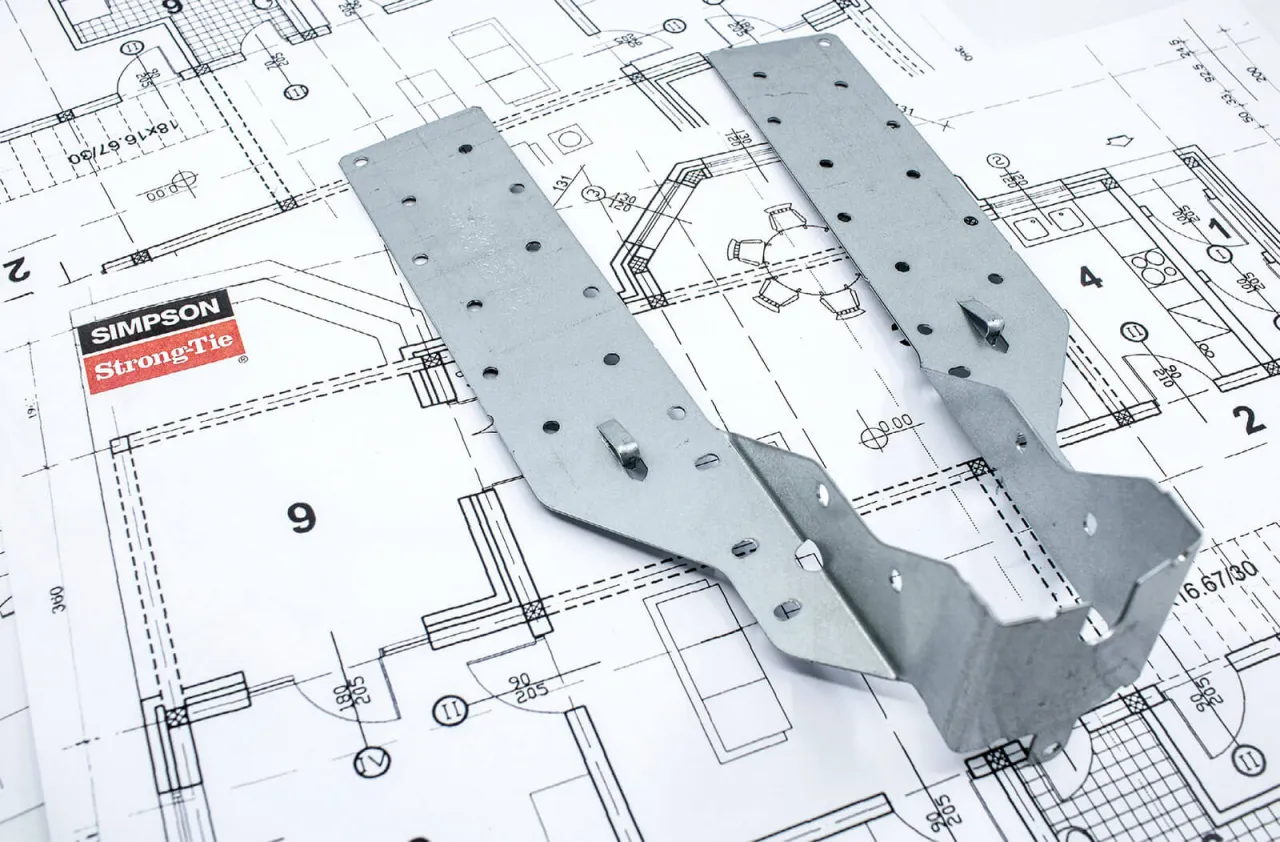

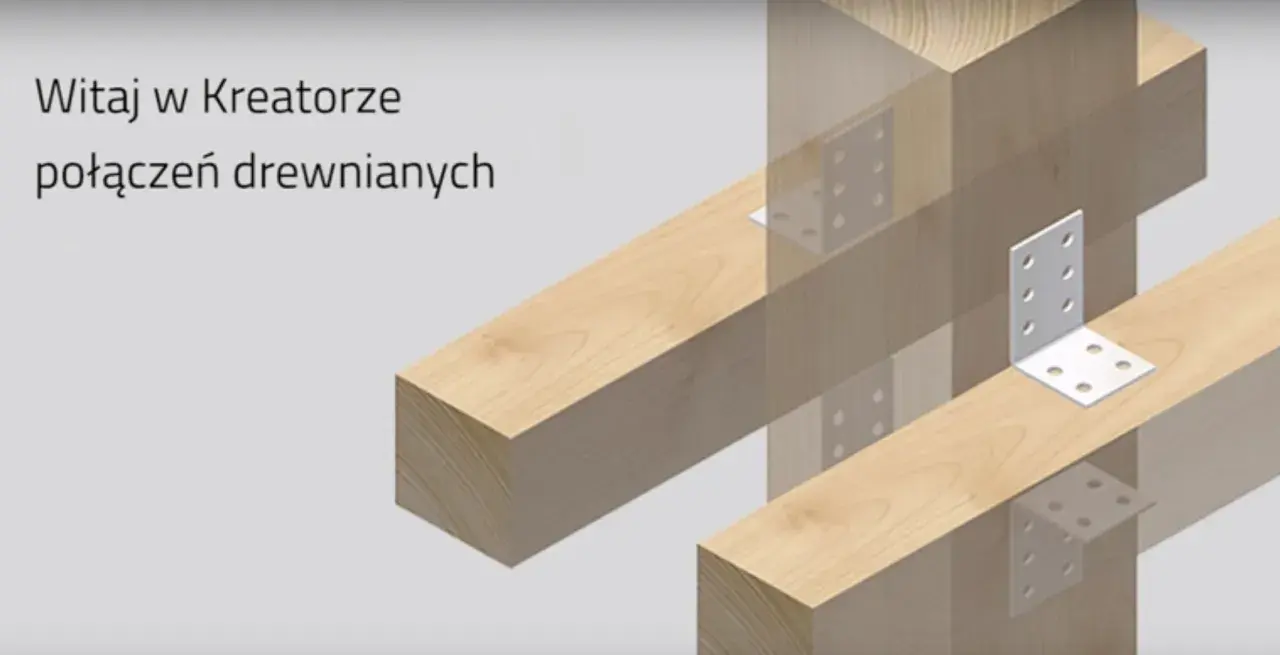

Kątowniki, wieszaki do belek i podstawy słupów ABC stalowych łączników
Podstawowy arsenał metalowych łączników to przede wszystkim kątowniki, wieszaki do belek i podstawy słupów. Kątowniki służą do wzmacniania narożników i połączeń pod kątem prostym. Wieszaki do belek, często o różnej konstrukcji, pozwalają na pewne i stabilne podwieszenie jednej belki do drugiej, na przykład w stropach czy więźbach dachowych. Podstawy słupów natomiast zapewniają stabilne osadzenie słupów na fundamencie lub innej konstrukcji.
Płytki kolczaste i perforowane jak działają i gdzie się je stosuje?
Płytki kolczaste i perforowane to kolejne ważne elementy w systemach metalowych łączników. Płytki kolczaste, dzięki wystającym "kolcom", wbijają się w drewno, tworząc bardzo mocne połączenie, często stosowane do łączenia krokwi z murłatą lub do wzmacniania połączeń belek. Płytki perforowane, czyli blaszane płytki z licznymi otworami, służą do wzmacniania połączeń na płaskiej powierzchni, na przykład przy łączeniu desek czołowych czy wzmacnianiu połączeń belek na długości. Zwiększają one powierzchnię styku i równomiernie rozkładają obciążenia.
Połączenia na klej: Niewidoczna siła w drewnie klejonym (BSH, KVH)
Połączenia klejone to domena przede wszystkim przemysłowej produkcji drewna konstrukcyjnego, takiego jak drewno klejone warstwowo (KVH) czy drewno konstrukcyjne (BSH). Tutaj kleje strukturalne, stosowane w kontrolowanych warunkach temperatury i wilgotności, tworzą jednolitą, niezwykle wytrzymałą strukturę. Na budowie, kleje mogą być również stosowane jako uzupełnienie i wzmocnienie innych typów połączeń, na przykład w połączeniach na czop lub przy montażu elementów drewnianych na dłuższej przestrzeni.
Wkręt czy gwóźdź? Odwieczna debata i jej praktyczne rozstrzygnięcie
Wkręty ciesielskie: Kiedy ich wysoka nośność jest niezastąpiona?
Wkręty ciesielskie to moim zdaniem jedne z najbardziej uniwersalnych i efektywnych łączników dostępnych na rynku. Ich główną zaletą jest bezsprzecznie wysoka nośność. Dzięki specyficznej budowie gwintu i często dużemu łbowi (np. talerzykowemu), zapewniają one bardzo silne dociskanie elementów i są znacznie bardziej odporne na wyrywanie niż tradycyjne gwoździe. Pozwalają na precyzyjny montaż, a w wielu przypadkach nawet na późniejszy demontaż połączenia, co jest rzadkością przy użyciu gwoździ. Choć są droższe, ich wydajność i pewność połączenia często usprawiedliwiają wyższy koszt. Co ważne, wiele nowoczesnych wkrętów ciesielskich nie wymaga wstępnego nawiercania, nawet w twardym drewnie.
Rodzaje wkrętów i ich przeznaczenie: talerzykowe, stożkowe, z pełnym i częściowym gwintem
Na rynku znajdziemy kilka podstawowych typów wkrętów ciesielskich. Wkręty z łbem talerzykowym są idealne do połączeń, gdzie potrzebujemy mocnego docisku i szerokiego rozłożenia siły na powierzchni drewna, np. przy mocowaniu krokwi do płatwi. Wkręty z łbem stożkowym dobrze sprawdzają się tam, gdzie chcemy, aby łeb wkręta schował się w drewnie. Warto też zwrócić uwagę na podział ze względu na gwint: wkręty z pełnym gwintem są dobre do łączenia elementów o tej samej grubości, natomiast te z częściowym gwintem do dociskania jednego elementu do drugiego, gdy chcemy, by gwint "złapał" tylko w jednym z łączonych elementów.
Jak prawidłowo wkręcać wkręty, by nie rozwarstwić drewna?
Aby uniknąć rozwarstwienia drewna podczas wkręcania, kluczowe jest stosowanie odpowiednich narzędzi i technik. Używajcie dobrej jakości wkrętarki z regulowanym momentem obrotowym. Zacznijcie wkręcanie powoli, stopniowo zwiększając prędkość. W przypadku bardzo twardego drewna lub długich wkrętów, warto rozważyć nawiercenie otworu prowadzącego o średnicy mniejszej niż rdzeń wkręta. Pamiętajcie też o odpowiednim kącie wkręcania zazwyczaj prostopadłym do powierzchni, chyba że instrukcja producenta mówi inaczej.
Gwoździe w konstrukcji: Kiedy szybkość i ekonomia wygrywają?
Gwoździe, mimo rosnącej popularności wkrętów, wciąż mają swoje niezaprzeczalne miejsce w budownictwie drewnianym. Ich główna siła tkwi w szybkości i ekonomii montażu, szczególnie gdy korzystamy z automatycznych gwoździarek. Są one idealne do prac, gdzie potrzebujemy szybkiego połączenia dużej liczby elementów, na przykład przy deskowaniu, montażu szkieletów czy budowie altan. Choć mają mniejszą odporność na siły wyrywające niż wkręty, odpowiednio dobrane i wbite mogą stanowić solidne połączenie. Szczególnie polecam gwoździe systemowe, które znacząco zwiększają nośność połączenia.
Dlaczego gwoździe pierścieniowe i skrętne to jedyny słuszny wybór?
W konstrukcjach drewnianych zdecydowanie powinniśmy unikać gładkich gwoździ. Ich powierzchnia jest zbyt gładka, aby zapewnić odpowiednią siłę trzymania w drewnie. Dlatego jedynym słusznym wyborem są gwoździe pierścieniowe i skrętne. Gwoździe pierścieniowe mają na trzpieniu nacięcia przypominające pierścienie, które "wgryzają się" w drewno, znacząco zwiększając siłę trzymania. Gwoździe skrętne natomiast mają skręcony trzpień, co również poprawia ich przyczepność i odporność na wyrywanie. W obu przypadkach mamy do czynienia z rozwiązaniem znacznie pewniejszym niż zwykły gwóźdź.
Technika wbijania gwoździ jak uniknąć pęknięć materiału?
Aby uniknąć pękania drewna podczas wbijania gwoździ, należy przestrzegać kilku prostych zasad. Po pierwsze, unikajcie wbijania gwoździ zbyt blisko krawędzi elementu. Po drugie, w przypadku twardego drewna lub gdy wbijamy gwóźdź blisko końca elementu, warto wykonać nawiercenie o średnicy nieco mniejszej niż trzpień gwoździa. Po trzecie, starajcie się wbijać gwoździe prostopadle do powierzchni drewna. Użycie gwoździarki z odpowiednim ciśnieniem powietrza również minimalizuje ryzyko uszkodzenia materiału.
Jak dobrać metodę łączenia do konkretnego zadania? Praktyczny przewodnik
Łączenie więźby dachowej: murłaty, krokwie, jętki i płatwie
W przypadku więźby dachowej kluczowe jest połączenie krokwi z murłatą. Tutaj często stosuje się kątowniki ciesielskie, specjalne wieszaki lub tradycyjne złącza na przykład zaciosy i kliny. Krokwie łączymy ze sobą na kalenicy (najwyższym punkcie dachu) za pomocą specjalnych złączy lub wkrętów. Płatwie, czyli belki wspierające krokwie, łączymy z innymi elementami konstrukcji za pomocą mocnych wkrętów lub złączy ciesielskich. Warto pamiętać, że w tym przypadku obciążenia są spore, więc nie można oszczędzać na jakości łączników.
Konstrukcja stropu i podłogi na legarach: Jak zapewnić sztywność i uniknąć skrzypienia?
Przy budowie stropów i podłóg na legarach, priorytetem jest zapewnienie sztywności całej konstrukcji i eliminacja skrzypienia. Legary łączymy z belkami stropowymi lub ścianami za pomocą wieszaków do belek lub kątowników. Same deski podłogowe lub płyty OSB mocujemy do legarów za pomocą wkrętów. Ważne jest, aby stosować odpowiednią długość wkrętów i zachować właściwe odstępy, co zapewni równomierne rozłożenie obciążeń i zapobiegnie powstawaniu naprężeń prowadzących do skrzypienia.
Budowa altany, pergoli i tarasu: Jakie złącza sprawdzą się na zewnątrz?
Konstrukcje zewnętrzne, takie jak altany, pergole czy tarasy, są narażone na działanie warunków atmosferycznych. Dlatego kluczowe jest stosowanie łączników odpornych na korozję, najczęściej ze stali nierdzewnej lub ocynkowanej. Tutaj często sprawdzają się mocne wkręty ciesielskie, kątowniki i podstawy słupów. Warto również zwrócić uwagę na estetykę tradycyjne złącza ciesielskie mogą dodać uroku altanie, podczas gdy przy tarasie liczy się przede wszystkim trwałość i bezpieczeństwo.
Przedłużanie belek na długości: Sprawdzone i bezpieczne techniki
Przedłużanie belek na długości wymaga szczególnej uwagi. Najczęściej stosuje się metody polegające na nałożeniu na siebie końców dwóch belek i połączeniu ich za pomocą wielu wkrętów lub śrub z podkładkami. Można również zastosować dodatkowe wzmocnienia w postaci stalowych kątowników lub płytek. Kluczowe jest, aby miejsce łączenia było odpowiednio wytrzymałe i przenosiło obciążenia w sposób ciągły, bez tworzenia punktowych koncentracji naprężeń.
Niezbędnik konstruktora: Narzędzia i normy, które musisz znać
Podstawowe narzędzia do obróbki i montażu: od piły i dłuta po wkrętarkę
Aby skutecznie pracować z drewnem konstrukcyjnym, potrzebujemy kilku kluczowych narzędzi. Do obróbki drewna niezbędne będą: dobra piła (ręczna lub mechaniczna, np. ukośnica), dłuta do precyzyjnych nacięć, strug do wyrównywania powierzchni, miarka i kątownik stolarski. Do montażu natomiast kluczowa jest solidna wkrętarka z regulacją momentu obrotowego, młotek, a w przypadku większych prac gwoździarka. Pamiętajmy, że jakość narzędzi bezpośrednio przekłada się na jakość wykonania i bezpieczeństwo pracy.
Eurokod 5 co norma mówi o projektowaniu połączeń i dlaczego to ważne?
Projektowanie i wykonywanie konstrukcji z drewna w Polsce reguluje norma Eurokod 5 (PN-EN 1995). Jest to niezwykle ważny dokument, który określa zasady wymiarowania elementów konstrukcyjnych, w tym połączeń. Norma ta precyzuje, jakie obciążenia należy uwzględnić, jak obliczać nośność poszczególnych łączników, jakie minimalne odległości od krawędzi drewna należy zachować oraz jakie wymagania dotyczące wytrzymałości i trwałości połączeń muszą być spełnione. Przestrzeganie Eurokodu 5 to nie tylko wymóg prawny, ale przede wszystkim gwarancja bezpieczeństwa i długowieczności konstrukcji.
Tych błędów unikaj jak ognia! Najczęstsze pomyłki przy łączeniu drewna
Stosowanie nieodpowiednich łączników ukryte zagrożenie dla konstrukcji
To jeden z najczęstszych i najbardziej podstępnych błędów. Oszczędzanie na łącznikach, czyli wybieranie tańszych, ale nieprzeznaczonych do obciążeń konstrukcyjnych zamienników, jest receptą na kłopoty. Użycie zwykłych gwoździ zamiast pierścieniowych, czy nieodpowiednich wkrętów, które nie mają wymaganej klasy wytrzymałości, może wydawać się nieistotne na pierwszy rzut oka. Jednak z czasem, pod wpływem obciążeń, takie połączenie może ulec osłabieniu, a w skrajnych przypadkach doprowadzić do awarii całej konstrukcji. Pamiętajmy, że oszczędności w tym miejscu są zazwyczaj pozorne i mogą generować znacznie większe koszty napraw w przyszłości.
Zbyt małe odległości od krawędzi dlaczego to prosta droga do awarii?
Kolejnym krytycznym błędem jest umieszczanie łączników (wkrętów, gwoździ, śrub) zbyt blisko krawędzi elementu drewnianego. Drewno, zwłaszcza w pobliżu krawędzi, jest bardziej podatne na pękanie. Gdy łącznik znajduje się zbyt blisko, naprężenia skupiają się w tym miejscu, co może prowadzić do rozwarstwienia materiału, pęknięć i w konsekwencji do osłabienia lub całkowitego zniszczenia połączenia. Norma Eurokod 5 podaje konkretne wytyczne dotyczące minimalnych odległości, których bezwzględnie należy przestrzegać.
Przeczytaj również: Zbrojenie z włókna szklanego: Czy warto zamienić stal?
Nadmierne osłabianie belek przez zbyt głębokie nacięcia
Wykonując tradycyjne złącza ciesielskie, takie jak wręby, należy pamiętać o umiarze. Zbyt głębokie nacięcia, które naruszają znaczną część przekroju belki, drastycznie obniżają jej wytrzymałość. Zasada mówiąca, że głębokość wrębu nie powinna przekraczać jednej trzeciej wysokości elementu, jest kluczowa. Każde osłabienie przekroju musi być dokładnie przemyślane i zgodne z zasadami projektowania, aby nie narazić konstrukcji na niebezpieczeństwo. W nowoczesnym budownictwie często lepiej zastosować gotowe metalowe łączniki, które nie osłabiają przekroju drewna w tak znacznym stopniu.
