Ten artykuł to kompleksowy przewodnik dla inwestorów, wykonawców i kierowników budowy, skupiający się na kluczowym aspekcie trwałego budownictwa: prawidłowym wykonaniu zbrojenia pod oknami. Dowiesz się, dlaczego jest to niezbędne do uniknięcia pęknięć skurczowych i konstrukcyjnych, jakie materiały wybrać oraz jak krok po kroku prawidłowo zamontować zbrojenie, aby zapewnić solidność i estetykę muru.
Skuteczne zbrojenie podokienne to klucz do trwałych ścian bez pęknięć
- Zbrojenie podokienne zapobiega pęknięciom ukośnym w narożach otworów okiennych, które powstają z koncentracji naprężeń.
- Do zbrojenia stosuje się pręty stali żebrowanej (Ø8mm lub Ø6mm) lub systemowe kratowniczki (np. Murfor).
- Kluczowy jest odpowiedni zakład minimum 50 cm poza każdą krawędź otworu okiennego.
- Zbrojenie musi być w całości otulone zaprawą, aby zapewnić przyczepność i ochronę przed korozją.
- Pominięcie lub nieprawidłowe wykonanie zbrojenia prowadzi do uszkodzeń estetycznych, choć zazwyczaj nie konstrukcyjnych.
Dlaczego ściany pod oknami pękają i jak temu skutecznie zapobiec
Zbrojenie podokienne jest kluczowym elementem prewencyjnym w nowoczesnym budownictwie murowanym. Jego głównym celem jest zapobieganie powstawaniu charakterystycznych pęknięć ukośnych, które często pojawiają się od narożników otworów okiennych w dół. Jest to standard sztuki budowlanej, niezależnie od materiału ściennego, z którego powstaje budynek. Jego stosowanie jest uznawane za niezbędne dla zapewnienia trwałości i estetyki ścian.
Skąd biorą się siły niszczące mur? Mechanizm powstawania pęknięć w narożach okiennych
Główną przyczyną pęknięć w narożach otworów okiennych jest koncentracja naprężeń rozciągających. Otwory okienne przerywają ciągłość konstrukcyjną ściany, tworząc punkty, w których naprężenia te kumulują się najsilniej. Nierównomiernie obciążony mur pod oknem jest bardziej podatny na odkształcenia niż pełne fragmenty ściany znajdujące się obok. To właśnie te naprężenia, wynikające z obciążeń pionowych i poziomych, a także z różnic temperatur i wilgotności, są główną przyczyną powstawania widocznych uszkodzeń.
Pęknięcie estetyczne czy groźny problem konstrukcyjny? Jak ocenić zagrożenie
Warto zaznaczyć, że pęknięcia podokienne, choć zazwyczaj nie stanowią bezpośredniego zagrożenia dla nośności całej konstrukcji budynku, znacząco obniżają estetykę elewacji i wnętrza. Wiele z tych uszkodzeń można zakwalifikować jako pęknięcia estetyczne. Jednakże, ignorowanie ich może prowadzić do dalszych problemów, takich jak wnikanie wilgoci, uszkodzenia tynku czy izolacji termicznej. Dlatego też, nawet niewielkie pęknięcia powinny być traktowane z należytą uwagą.
Zbrojenie podokienne krok po kroku gwarancja solidnej ściany
Prawidłowe wykonanie zbrojenia podokiennego jest kluczem do uniknięcia problemów w przyszłości. Poniżej przedstawiamy praktyczny poradnik, który krok po kroku wyjaśni, jak wykonać ten ważny element konstrukcyjny.
Wybór materiału: pręty żebrowane czy systemowa kratownica (np. Murfor)?
Do wykonania zbrojenia podokiennego dostępne są dwa główne rozwiązania:
- Dwa pręty stali żebrowanej: Najczęściej stosowane są pręty o średnicy Ø8 mm, choć w niektórych przypadkach dopuszczalne są również pręty o średnicy Ø6 mm. Pręty te umieszcza się w specjalnie przygotowanych bruzdach w ostatniej warstwie bloczków, tuż pod parapetem.
- Systemowe kratowniczki zbrojeniowe: Przykładem takiego rozwiązania jest produkt o nazwie Murfor. Kratowniczki te zatapia się bezpośrednio w warstwie zaprawy klejowej, pod ostatnią warstwą muru w strefie podokiennej.
Kluczowe parametry: jaka średnica prętów i dlaczego zakład 50 cm to absolutne minimum?
Niezwykle ważnym parametrem przy wykonywaniu zbrojenia podokiennego jest jego długość. Zgodnie z przyjętymi standardami, zbrojenie powinno wychodzić co najmniej 50 cm poza każdą krawędź otworu okiennego. Oznacza to, że całkowita długość zbrojenia musi być o minimum 1 metr dłuższa niż szerokość samego otworu okiennego. Ten odpowiednio długi zakład jest absolutnie niezbędny dla skutecznego rozłożenia naprężeń i zapobiegania powstawaniu pęknięć. Odpowiednia średnica prętów, zazwyczaj Ø8 mm, zapewnia wymaganą wytrzymałość.
Technika montażu dla prętów stalowych: Jak prawidłowo przygotować bruzdy?
Montaż zbrojenia z prętów stalowych wymaga precyzji. Proces ten przebiega następująco:
- Przygotowanie bruzd: W ostatniej warstwie bloczków, tuż pod miejscem montażu parapetu, należy wykonać specjalne bruzdy. Powinny one być na tyle głębokie i szerokie, aby pomieścić pręty zbrojeniowe.
- Umieszczenie prętów: Dwa pręty stalowe układa się w przygotowanych bruzdach.
- Otulenie zaprawą: Kluczowe jest, aby pręty były w całości pokryte zaprawą. Zapewnia to odpowiednią przyczepność zbrojenia do muru oraz chroni stal przed korozją, co jest niezbędne dla długowieczności konstrukcji.
Technika montażu dla kratownic systemowych: Gdzie dokładnie umieścić zbrojenie w spoinie?

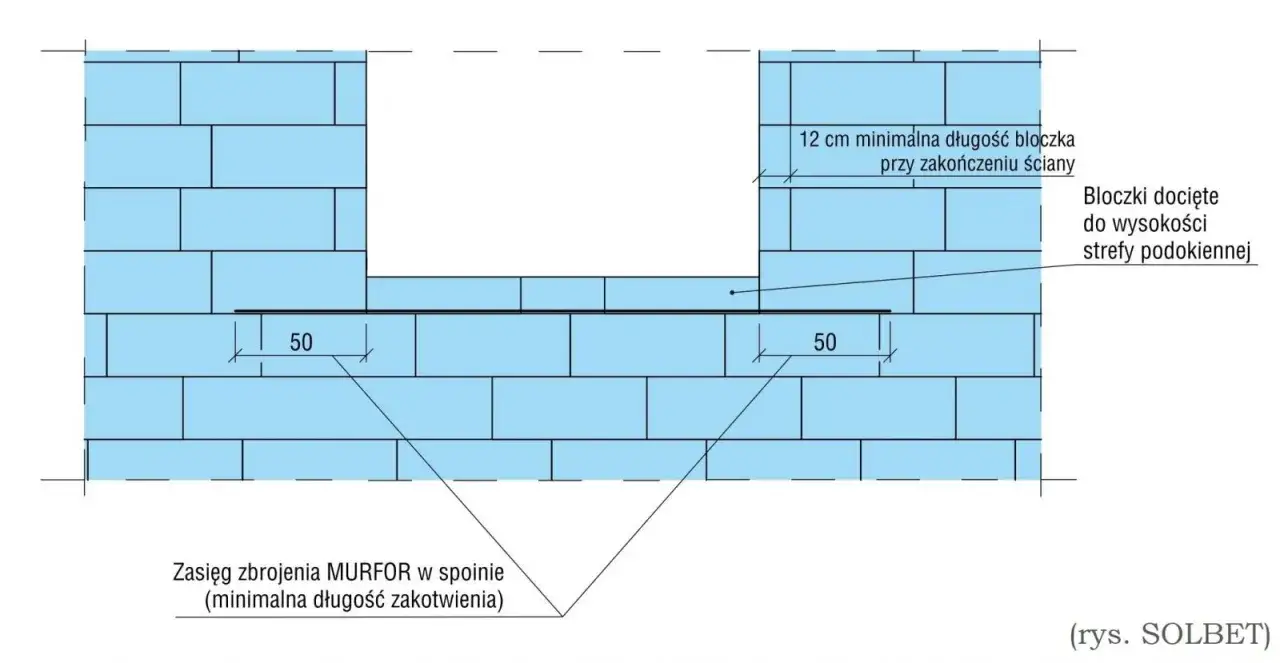

Montaż systemowych kratownic zbrojeniowych, takich jak Murfor, jest nieco inny. Zbrojenie to zatapia się bezpośrednio w spoinie murarskiej, w warstwie zaprawy klejowej. Umieszcza się je pod ostatnią warstwą muru, w strefie bezpośrednio pod oknem. Precyzyjne umiejscowienie kratownicy w spoinie jest kluczowe dla jej efektywności.
Czy materiał ściany ma znaczenie? Zbrojenie w betonie komórkowym a pustakach ceramicznych
Stosowanie zbrojenia podokiennego jest uznawane za standard niezależnie od użytego materiału ściennego. Jednakże, specyfika poszczególnych materiałów budowlanych może wpływać na sposób jego wykonania i wymaga zwrócenia uwagi na pewne szczególne aspekty.
Specyfika betonu komórkowego (gazobetonu) na co zwrócić szczególną uwagę?
Beton komórkowy, ze względu na swoją mniejszą gęstość i łatwość obróbki, wymaga odpowiedniego podejścia przy wykonywaniu zbrojenia. Przygotowanie bruzd musi być wykonane z użyciem narzędzi dedykowanych do tego materiału, aby uniknąć jego nadmiernego kruszenia. Należy również stosować zaprawy o odpowiedniej przyczepności, które zapewnią trwałe połączenie zbrojenia z bloczkami. Pełne otulenie prętów zaprawą jest tutaj równie istotne, jak w przypadku innych materiałów.
Zalecenia dla ścian z ceramiki poryzowanej i silikatów
W przypadku ścian wykonanych z ceramiki poryzowanej oraz silikatów, technika montażu zbrojenia jest podobna do tej stosowanej w betonie komórkowym, jednak obróbka tych materiałów może wymagać innych narzędzi. Kluczowe jest zachowanie odpowiedniego zakładu prętów zbrojeniowych oraz zapewnienie pełnego otulenia ich zaprawą. Należy pamiętać, że nawet w przypadku twardszych materiałów, precyzja wykonania i stosowanie się do zasad sztuki budowlanej są gwarancją trwałości.
Najczęstsze błędy wykonawcze, które prowadzą do pęknięć sprawdź, czy ich nie popełniasz
Nawet najlepiej zaplanowane zbrojenie może okazać się nieskuteczne, jeśli popełnione zostaną błędy wykonawcze. Poniżej przedstawiamy najczęstsze z nich, które mogą prowadzić do powstawania pęknięć i osłabienia konstrukcji.
Błąd #1: Zbyt krótkie pręty zbrojeniowe i niewystarczające zakotwienie
Jednym z najczęściej popełnianych błędów jest stosowanie zbyt krótkich prętów zbrojeniowych. Jak wspomniano wcześniej, absolutne minimum to zakład wynoszący 50 cm poza każdą krawędź otworu okiennego. Pominięcie tego wymogu lub skrócenie zakładu jest częstym błędem wykonawczym, który prowadzi do tego, że zbrojenie nie jest w stanie skutecznie przejąć i rozłożyć naprężeń. Skutkuje to późniejszymi uszkodzeniami tynków i ścian.
Błąd #2: Zła lokalizacja zbrojenia lub jego całkowite pominięcie
Kolejnym poważnym błędem jest nieprawidłowa lokalizacja zbrojenia lub jego całkowite pominięcie. Zbrojenie musi być umieszczone w strefie największych naprężeń, czyli bezpośrednio pod otworem okiennym, w ostatniej warstwie muru przed montażem parapetu. Umieszczenie go zbyt wysoko, zbyt nisko lub całkowite zaniechanie tego kroku sprawia, że jego funkcja ochronna jest zerowa.
Błąd #3: Brak pełnego otulenia zbrojenia zaprawą
Bardzo ważnym aspektem jest zapewnienie pełnego otulenia zbrojenia zaprawą. Zaprawa nie tylko zapewnia odpowiednią przyczepność prętów do muru, ale także chroni stal przed korozją. Brak pełnego otulenia, na przykład poprzez pozostawienie pustych przestrzeni wokół prętów, może prowadzić do ich rdzewienia, co w konsekwencji osłabia całe wzmocnienie i może skutkować powstawaniem nieestetycznych zacieków na elewacji.
Kiedy standardowe wzmocnienie to za mało? Sytuacje wymagające indywidualnego podejścia
W większości przypadków standardowe zbrojenie podokienne jest wystarczające. Istnieją jednak sytuacje, w których ze względu na specyfikę konstrukcji lub rozmiar otworów, konieczne jest zastosowanie bardziej rozbudowanych rozwiązań i indywidualne podejście.
Duże przeszklenia, okna narożne i szerokie otwory jak wzmocnić te strefy?
Duże przeszklenia, okna narożne oraz bardzo szerokie otwory okienne generują znacznie większe naprężenia w konstrukcji ściany. W takich przypadkach standardowe zbrojenie może okazać się niewystarczające. Konieczna jest konsultacja z projektantem konstrukcji, który może zalecić zastosowanie dodatkowych wzmocnień, takich jak nadproża żelbetowe o odpowiednio większych przekrojach, dodatkowe słupki konstrukcyjne lub specjalne systemy zbrojeniowe dopasowane do konkretnych obciążeń.
Przeczytaj również: Czym smarować fundamenty? Wybór materiału i aplikacja krok po kroku
Rola projektu budowlanego dlaczego nie warto wykonywać zbrojenia „na własną rękę”?
Projekt budowlany odgrywa kluczową rolę w określaniu wymagań dotyczących zbrojenia podokiennego. Projektant, analizując obciążenia działające na budynek, jego konstrukcję oraz zastosowane materiały, jest w stanie precyzyjnie określić rodzaj, wymiary i sposób wykonania niezbędnych wzmocnień. Dlatego też, nie warto wykonywać zbrojenia „na własną rękę”, opierając się jedynie na ogólnych zasadach. Zawsze należy kierować się wytycznymi zawartymi w projekcie, aby zapewnić bezpieczeństwo i trwałość całej konstrukcji.
