Profil stalowy o przekroju U wraca w projektach częściej, niż wielu inwestorów zakłada. W praktyce chodzi o ceownik, czyli element, który potrafi przejąć spore obciążenia przy rozsądnej masie własnej i dlatego dobrze sprawdza się w halach, ramach, podporach oraz lekkich układach nośnych. W tym tekście wyjaśniam, kiedy taki profil ma sens, czym różnią się jego najpopularniejsze odmiany i na co patrzeć, żeby nie przepłacić za zbyt ciężki albo zbyt słaby przekrój.
Najważniejsze informacje w skrócie
- Profil kanałowy najlepiej pracuje tam, gdzie liczy się zginanie i sztywność przy umiarkowanej masie.
- UPN i UPE różnią się geometrią półek, a to wpływa na nośność, masę i wygodę montażu.
- Do lekkich podkonstrukcji często wystarcza profil gięty na zimno, a do mocniejszych układów zwykle lepiej sprawdza się walcowany na gorąco.
- Dobór nie powinien opierać się wyłącznie na wymiarze zewnętrznym, bo równie ważne są ugięcie, skręcanie i gatunek stali.
- W konstrukcjach zewnętrznych ochrona antykorozyjna ma znaczenie równie duże jak sam przekrój.
Czym jest profil kanałowy i kiedy ma przewagę
To otwarty kształtownik stalowy o przekroju zbliżonym do litery U. Taka geometria daje dobrą sztywność przy zginaniu, ale jednocześnie sprawia, że przekrój jest słabszy przy skręcaniu niż profile zamknięte, na przykład rury prostokątne. Ja zwykle patrzę na niego jak na rozsądny kompromis: tam, gdzie trzeba przenieść obciążenie, a jednocześnie nie dokładać nadmiernej masy do konstrukcji, ten profil po prostu bywa bardzo efektywny.
W praktyce sprawdza się jako element belek pomocniczych, płatwi, rygli, wsporników, podparć i ram. Dobrze pracuje też wtedy, gdy obciążenie jest przewidywalne i prowadzone w jednym dominującym kierunku. Jeśli jednak układ ma być mocno skręcany albo obciążenia działają mimośrodowo, zaczyna się robić bardziej wymagająco i trzeba już patrzeć nie tylko na sam kształt, ale też na sposób podparcia oraz łączenia. To właśnie geometria decyduje, jakich odmian warto szukać dalej.

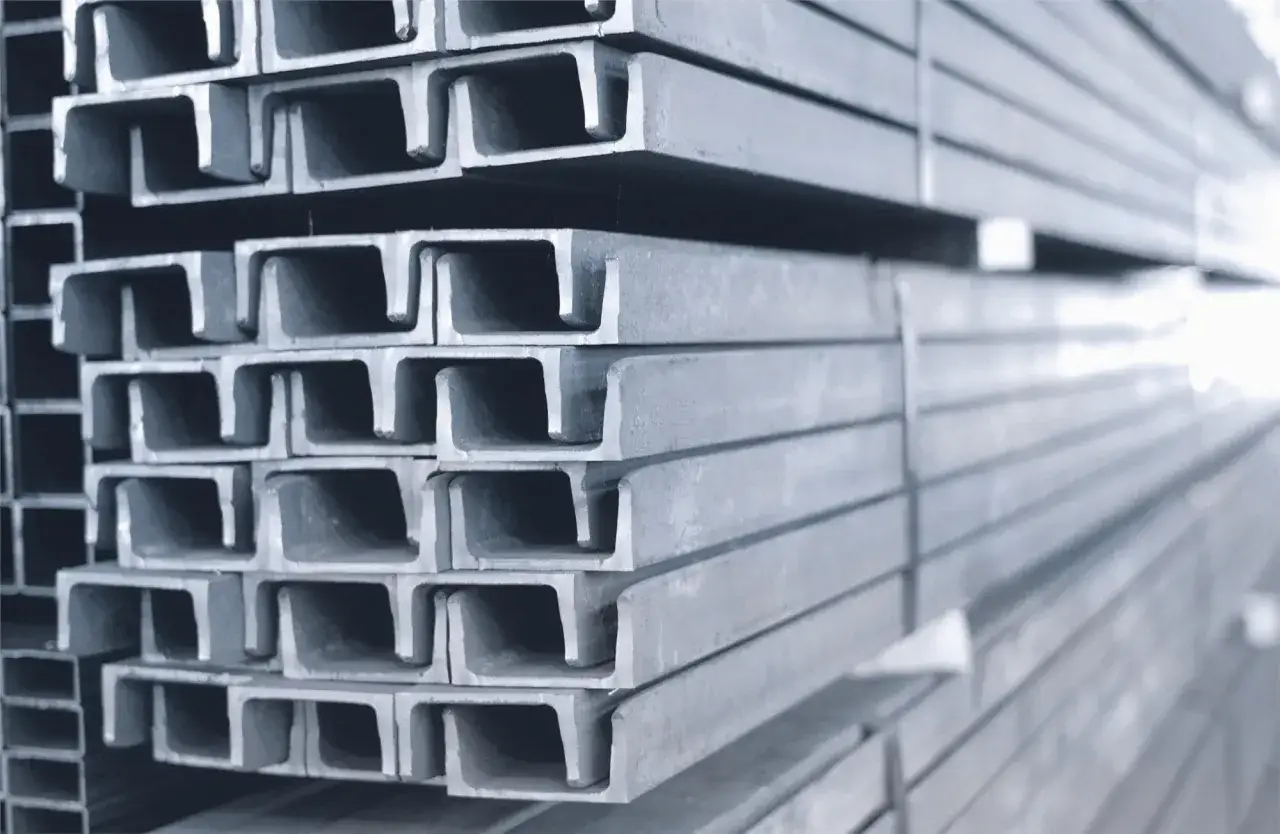

Jakie są rodzaje i czym różnią się UPN, UPE oraz profile gięte
W katalogach spotykam kilka wariantów, ale w budownictwie najczęściej porównuje się trzy grupy. Różnią się nie tylko wyglądem, lecz także sposobem produkcji, masą i zachowaniem pod obciążeniem. To ma znaczenie, bo inny profil wybiera się do cięższej konstrukcji stalowej, a inny do lekkiej podkonstrukcji pod elewację czy instalacje techniczne.
| Rodzaj | Charakterystyka | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| UPN | Walcowany na gorąco, z bardziej klasycznym kształtem i skośnym układem wewnętrznych ścianek | Elementy nośne, klasyczne konstrukcje stalowe, belki pomocnicze, podpory | Zwykle jest cięższy od lżejszych odmian i nie zawsze daje najlepszy stosunek masy do parametrów |
| UPE | Ma równoległe półki i bardziej regularny przekrój | Układy, w których liczy się precyzja wymiarowa, wygodny montaż i korzystne parametry statyczne | Trzeba sprawdzić dostępność wymiaru i dopasowanie do projektu, bo nie każdy zamiennik jest neutralny konstrukcyjnie |
| Profil gięty na zimno | Lżejszy, precyzyjny wymiarowo, dobry do prefabrykacji i lekkich konstrukcji | Podkonstrukcje, zabudowy, regały, lekkie ramy, elementy pomocnicze | Nie jest naturalnym wyborem do ciężkich obciążeń i mocnych uderzeń dynamicznych |
Jeśli zależy mi na prostszym montażu i bardziej przewidywalnym dopasowaniu, często najpierw patrzę na UPE. Gdy projekt jest bardziej klasyczny i ma wytrzymać większe obciążenia, nadal dobrze broni się UPN. Z kolei profile gięte wybieram wtedy, gdy liczy się masa, tempo prefabrykacji i mniejsze obciążenie całego układu. Sama nazwa katalogowa niewiele jednak mówi, jeśli nie wiemy, jak profil będzie obciążony w konkretnym miejscu konstrukcji.
Jak dobrać przekrój do konkretnej konstrukcji
Ja zawsze zaczynam od pytania, czy element ma pracować głównie na zginanie, czy również na skręcanie i ściskanie. To rozróżnienie jest ważniejsze niż sam wymiar handlowy. Dwa profile o podobnej wysokości mogą zachowywać się zupełnie inaczej, jeśli jeden ma większą sztywność, a drugi jest lżejszy, ale mniej odporny na wyboczenie lokalne.
Obciążenie i rozpiętość
Im większa rozpiętość, tym bardziej liczy się nie tylko wytrzymałość, ale też ugięcie. W praktyce to właśnie ugięcie często decyduje, czy konstrukcja będzie pracować poprawnie i bez efektu „sprężynowania”. Przy dłuższych przęsłach zbyt lekki profil potrafi wyglądać dobrze na papierze, a w rzeczywistości dać zbyt miękki układ.
Gatunek stali i dokumentacja
W budownictwie najczęściej spotyka się stale konstrukcyjne z rodziny S235 i S355. Pierwsza z nich zwykle wystarcza w prostszych, mniej obciążonych układach, druga daje większy zapas wytrzymałości przy podobnym przekroju. W kartach wyrobu sprawdzam też zgodność z normami, a przy elementach nośnych proszę o dokumenty jakości. W polskiej praktyce warto zwracać uwagę na oznaczenia związane z PN-EN 10025 oraz z normami wymiarowymi dla kształtowników.
Przeczytaj również: Zbrojenie słupów żelbetowych: Praktyczny poradnik wg Eurokodu 2
Skręcanie i mimośród
Mimośród to sytuacja, w której siła nie przechodzi przez środek przekroju. Wtedy element zaczyna pracować nie tylko na zginanie, ale też na skręcanie. A to dla profilu otwartego jest dużo mniej korzystne niż dla przekroju zamkniętego. Dlatego w miejscach z dużym mimośrodem albo przy siłach dynamicznych lepiej nie oszczędzać na analizie, bo pozornie drobna decyzja projektowa może mocno zmienić zachowanie całego układu.
Po takim przeglądzie wybór staje się znacznie bardziej świadomy, a nie oparty na samym „wydaje mi się, że to wystarczy”. To prowadzi już prosto do tego, gdzie taki element sprawdza się najlepiej na budowie.
Gdzie ten profil sprawdza się najlepiej na budowie
Najczęściej widzę go w konstrukcjach, które potrzebują solidnego, ale nieprzesadnie ciężkiego szkieletu. Dobrze radzi sobie w zastosowaniach, gdzie element ma być częścią większego układu, a nie jedynym nośnikiem całego obiektu. Właśnie tam widać jego największą zaletę: daje dobrą sztywność bez nadmiernego dokładania masy.
- Hale magazynowe i produkcyjne - jako elementy pomocnicze, rygle, płatwie i wsporniki.
- Podesty i pomosty techniczne - szczególnie tam, gdzie liczy się łatwość montażu i przenoszenie obciążeń liniowych.
- Ramy urządzeń i konstrukcje maszynowe - kiedy potrzebna jest sztywna, powtarzalna baza pod montaż.
- Bramy, ogrodzenia techniczne i zabudowy - jako elementy wzmacniające lub ramowe.
- Stężenia i podpory pomocnicze - gdy trzeba ustabilizować większy układ stalowy.
W konstrukcjach mocno skręcanych albo narażonych na duże obciążenia dynamiczne nie traktuję go jako automatycznego pierwszego wyboru. W takich przypadkach zamknięty przekrój często daje lepszy efekt eksploatacyjny. Jeśli jednak układ jest dobrze rozpoznany projektowo, profil otwarty potrafi być bardzo opłacalny i wygodny w prefabrykacji. Z tego powodu równie ważne jak dobór przekroju są montaż i zabezpieczenie powierzchni.
Montaż, cięcie i zabezpieczenie przed korozją
Na etapie montażu najwięcej problemów bierze się z pozornych oszczędności. Zbyt krótkie spoiny, wiercenie bez zachowania odpowiedniego odstępu od krawędzi, brak podkładek dystansowych albo przypadkowe podgrzewanie profilu potrafią osłabić układ bardziej niż sam dobór przekroju. Przy cięciu i spawaniu liczy się też kolejność prac, bo źle rozłożone naprężenia mogą wprowadzić odkształcenia, które później trudno skorygować.
W konstrukcjach zewnętrznych stawiam na ochronę antykorozyjną od początku, a nie „na później”. Najczęściej oznacza to cynk ogniowy albo system malarski dobrany do środowiska pracy. Jeżeli element będzie narażony na wilgoć, pył i zmienne temperatury, zabezpieczenie powierzchni przestaje być dodatkiem, a staje się częścią projektowania. Dobrze jest też przewidzieć otwory spustowe i miejsca, w których woda nie będzie stała w zamkniętych kieszeniach konstrukcji.
W praktyce to właśnie tu widać różnicę między tanim zakupem a rozsądnym wyborem. Profil dobrany poprawnie, ale źle zabezpieczony, potrafi stracić swoją przewagę szybciej, niż inwestor się spodziewa. A to prowadzi do najczęstszych błędów, które widuję w projektach i zamówieniach.
Błędy, które najczęściej psują dobór i montaż
Największy problem rzadko leży w samym materiale. Częściej wynika z tego, że ktoś patrzy tylko na jeden parametr i ignoruje resztę układu. W konstrukcjach stalowych to prawie zawsze kończy się dodatkowym kosztem albo poprawkami.
- Dobór na oko - bez sprawdzenia rozpiętości, obciążeń i ugięcia.
- Skupienie się wyłącznie na masie - lżejszy element nie zawsze oznacza lepszy wybór.
- Ignorowanie skręcania - szczególnie groźne przy mimośrodach i punktowych obciążeniach.
- Brak planu antykorozyjnego - poza wnętrzem budynku to błąd, który szybko wychodzi w eksploatacji.
- Mieszanie różnych wyrobów bez kontroli dokumentów - a to potrafi utrudnić odbiór i późniejszą odpowiedzialność za konstrukcję.
- Zbyt agresywna obróbka - cięcie, spawanie i wiercenie bez kontroli geometrii kończy się odkształceniami.
Najlepiej działa prosta zasada: jeśli nie jestem pewien, czy dany układ ma zapas nośności, nie próbuję ratować projektu samą zmianą grubości materiału. Czasem bardziej opłaca się zmienić schemat podparcia albo dodać wzmocnienie niż po prostu brać cięższy profil. To rozsądniejsze technicznie i zwykle tańsze na etapie całej realizacji.
Co sprawdzam przed zamówieniem profilu nośnego
Przed zakupem zawsze robię krótką kontrolę, bo to oszczędza później nerwy na budowie. Przy prostych realizacjach taki przegląd zajmuje kilka minut, ale przy większych konstrukcjach może zdecydować o trwałości całego układu.
- Jaki jest schemat obciążeń i gdzie element ma największe ugięcie.
- Czy konstrukcja pracuje głównie na zginanie, czy również na skręcanie.
- Jaki gatunek stali będzie właściwy dla przewidywanego obciążenia.
- Jak profil ma być zabezpieczony przed korozją i w jakim środowisku będzie pracował.
- Jakie są długości handlowe, bo na rynku często spotyka się odcinki 6 m, a przy większych zamówieniach także 12 m.
- Czy dołączone są dokumenty jakości i zgodność z projektem wykonawczym.
Jeżeli mam do wyboru dwa podobne rozwiązania, zwykle stawiam na to, które daje większy zapas sztywności i prostsze zabezpieczenie powierzchni. W konstrukcjach stalowych właśnie te dwie rzeczy najczęściej robią różnicę między elementem „na papierze poprawnym” a elementem, który bez problemu wytrzyma lata eksploatacji. Jeśli potraktujesz dobór przekroju jako część całego systemu, a nie pojedynczy zakup, łatwiej unikniesz kosztownych poprawek i zyskasz konstrukcję, która po prostu działa.
