Przy podłączaniu armatury, filtra albo dwóch odcinków instalacji często brakuje zaledwie kilku centymetrów, by wszystko dało się połączyć. Właśnie wtedy przydaje się nypel, czyli krótka złączka z gwintami, która pozwala zestawić dwa elementy instalacji sanitarnej. Wyjaśniam, jakie są jego rodzaje, jak dobrać materiał i gwint oraz jak uniknąć nieszczelności podczas montażu.
Najważniejsze informacje o krótkiej złączce gwintowanej
- Dwa gwinty zewnętrzne pozwalają połączyć elementy wyposażone w gwinty wewnętrzne.
- Rozmiar i typ gwintu muszą pasować do obu łączonych części.
- Mosiądz sprawdza się najczęściej w domowych instalacjach wody i centralnego ogrzewania.
- Gwint G zwykle wymaga uszczelki, a stożkowy R uszczelnia się na gwincie.
- Przed zakupem trzeba sprawdzić medium, temperaturę i ciśnienie pracy.
Czym jest nypel i kiedy naprawdę się przydaje

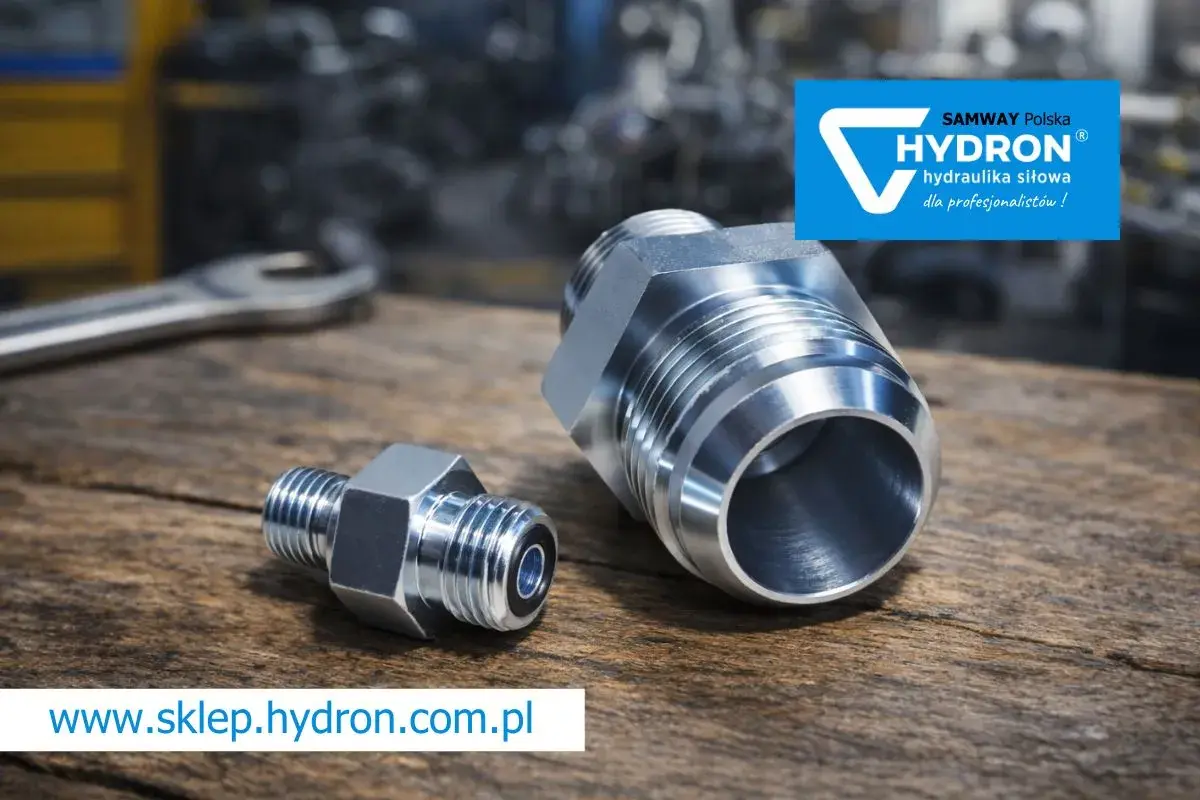

To niewielki element, zwykle o kształcie krótkiej tulei, zakończony dwoma gwintami zewnętrznymi. Wkręca się go do dwóch części z gwintem wewnętrznym, na przykład do zaworu, mufy, filtra, rozdzielacza albo korpusu pompy.
W praktyce najczęściej wykorzystuję go przy łączeniu dwóch elementów gwintowanych, zmianie średnicy przyłącza lub przedłużeniu krótkiego odcinka instalacji. Nie zastępuje jednak każdego rodzaju złączki. Jeśli trzeba połączyć dwa przewody bez gwintów, potrzebna będzie złączka właściwa dla danego systemu, na przykład zaciskowa, lutowana albo zgrzewana.
Trzeba też odróżnić go od mufy. Mufa ma gwinty wewnętrzne, dlatego nakręca się ją na dwa gwinty zewnętrzne. Nypel działa odwrotnie i sam wchodzi do elementów z gwintem wewnętrznym. Ta różnica jest prosta, ale właśnie jej pomylenie często kończy się zakupem niepasującej części.
Rodzaje nypli stosowanych w instalacjach sanitarnych
Najprostszy podział uwzględnia kształt, rodzaj gwintu i materiał. W sklepie warto patrzeć na pełne oznaczenie, a nie tylko na słowo „złączka”, ponieważ dwa podobne wizualnie elementy mogą mieć zupełnie inne zastosowanie.
| Rodzaj | Budowa | Typowe zastosowanie |
|---|---|---|
| Prosty | Dwa takie same gwinty zewnętrzne | Łączenie dwóch elementów o tej samej średnicy |
| Redukcyjny | Dwa gwinty zewnętrzne o różnych rozmiarach | Przejście na mniejsze lub większe przyłącze |
| Mufowy | Z jednej strony gwint zewnętrzny, z drugiej wewnętrzny | Przedłużenie instalacji i połączenia w ograniczonej przestrzeni |
| Grzejnikowy | Wariant przeznaczony do przyłączy grzejnikowych | Montaż grzejników, zaworów i akcesoriów grzejnikowych |
| Z uszczelnieniem czołowym | Uszczelka pracuje na płaskiej powierzchni | Połączenia, w których uszczelnianie samego gwintu byłoby niewłaściwe |
W instalacjach domowych najczęściej spotyka się wersje mosiężne. Są trwałe, odporne na wodę i dobrze współpracują z armaturą. Stal nierdzewna ma sens tam, gdzie liczy się większa odporność korozyjna, natomiast tworzywa stosuje się tylko wtedy, gdy producent dopuszcza je do konkretnego medium i parametrów pracy.
W kanalizacji grawitacyjnej takie elementy występują znacznie rzadziej, bo dominują połączenia kielichowe z uszczelką. W instalacjach gazowych nie wolno stosować przypadkowego modelu przeznaczonego do wody. Potrzebny jest produkt z odpowiednim dopuszczeniem i zgodnością z wymaganiami dla gazu.
Jak dobrać odpowiedni element do instalacji
Dobór zaczynam od sprawdzenia czterech rzeczy: średnicy, typu gwintu, materiału oraz warunków pracy. Sam rozmiar zapisany w calach nie wystarcza, ponieważ podobne oznaczenia mogą oznaczać różny sposób uszczelnienia.
Średnica i rodzaj gwintu
W instalacjach sanitarnych często spotyka się rozmiary 1/2, 3/4 i 1 cala. Oznaczenie nie jest bezpośrednią miarą zewnętrznej średnicy gwintu w milimetrach, dlatego nie dobieram części „na oko”. Najbezpieczniej odczytać oznaczenie z armatury, zmierzyć element lub zabrać starą część do sklepu.
Ważne jest również rozróżnienie gwintu rurowego walcowego G i stożkowego R. Przy połączeniu z gwintem G uszczelnienie zwykle zapewnia uszczelka płaska, stożkowa albo o-ring. Przy gwincie stożkowym szczelność uzyskuje się na zwoju za pomocą odpowiedniego materiału uszczelniającego. Nie należy mieszać tych sposobów bez sprawdzenia instrukcji producenta.
Przeczytaj również: Do jakiej temperatury lać beton? Sprawdź bezpieczne granice
Materiał i parametry pracy
Do zimnej i ciepłej wody oraz wielu instalacji grzewczych zwykle wybiera się mosiądz. Przy wodzie przeznaczonej do spożycia sprawdzam, czy dany produkt jest przeznaczony do kontaktu z wodą pitną. W przypadku glikolu, podwyższonej temperatury albo większego ciśnienia liczy się karta techniczna, a nie sam wygląd złączki.
Ceny detaliczne są zwykle niewielkie, ale zależą od materiału i wykonania. Prosty model mosiężny kosztuje często kilka do kilkunastu złotych, redukcyjny zazwyczaj nieco więcej, a wariant nierdzewny może kosztować kilkanaście do około 30 zł. Oszczędzanie na elemencie pracującym w ścianie lub pod zabudową rzadko ma sens, bo koszt późniejszej naprawy jest zdecydowanie większy.
Montaż i uszczelnienie bez typowych niespodzianek
Przed skręceniem oczyszczam gwinty z opiłków, resztek starego uszczelniacza i zabrudzeń. Element powinien dać się wkręcić ręcznie przez kilka obrotów. Jeśli od początku stawia duży opór, prawdopodobnie gwinty są zabrudzone, uszkodzone albo niekompatybilne.
- Sprawdź, czy oba elementy mają właściwy typ i rozmiar gwintu.
- Dobierz uszczelnienie zgodnie z konstrukcją połączenia.
- Wkręć złączkę ręcznie, bez używania nadmiernej siły.
- Dokręć ją kluczem za przeznaczone do tego powierzchnie.
- Po uruchomieniu instalacji sprawdź szczelność przy ciśnieniu roboczym.
Do uszczelniania można stosować taśmę PTFE, nić uszczelniającą, pastę z pakułami albo uszczelki. Nie każde połączenie wymaga taśmy na gwincie. Jeśli uszczelnienie odbywa się na płaskiej powierzchni lub o-ringu, dodatkowe owinięcie gwintu może przeszkodzić w prawidłowym dokręceniu.
Najczęstszy błąd polega na dokręcaniu złączki za pomocą szczypiec bez kontroli siły. Mosiądz jest wytrzymały, ale można go odkształcić lub uszkodzić gwint w droższym korpusie armatury. Dokręcam zdecydowanie, lecz bez przedłużania klucza rurą, a po próbie szczelności nie poprawiam połączenia na siłę.
Błędy, które później kosztują najwięcej
Najpoważniejsza pomyłka to połączenie elementów o różnych standardach gwintu. Gwint może wyglądać podobnie, a mimo to mieć inny profil lub skok. W efekcie złączka wchodzi tylko częściowo, a połączenie zaczyna przeciekać przy zmianie temperatury albo ciśnienia.
- Zły rozmiar powoduje nieszczelność lub uszkodzenie gwintu.
- Brak zgodności materiałowej może przyspieszyć korozję i skrócić trwałość instalacji.
- Nadmiar taśmy może rozepchnąć cienkościenny element albo utrudnić pełne wkręcenie.
- Łączenie bez podparcia przenosi naprężenia na zawór, filtr lub rurę.
- Brak dostępu serwisowego utrudnia późniejszą wymianę uszczelnienia lub armatury.
Warto też pamiętać o naprężeniach. Krótka złączka nie powinna służyć do wymuszania geometrii instalacji. Jeśli rury nie trafiają osiowo, lepszym rozwiązaniem może być kolano, przedłużka, śrubunek albo korekta mocowania przewodów.
Przy instalacji zabudowanej wybieram element o sprawdzonej jakości i wykonuję próbę szczelności przed zamknięciem bruzdy lub obudowy. To zajmuje kilka minut, a pozwala uniknąć skuwania płytek po pierwszym uruchomieniu.
Mały element, który decyduje o trwałości połączenia
Sam łącznik jest prosty, lecz jego prawidłowe działanie zależy od dopasowania gwintu, materiału i sposobu uszczelnienia. W typowej instalacji wodnej lub grzewczej najrozsądniej zacząć od mosiężnego modelu o potwierdzonych parametrach, a przy nietypowych warunkach sięgnąć do karty technicznej.
Przed zakupem zapisuję średnicę obu przyłączy, sprawdzam, czy potrzebuję wersji prostej czy redukcyjnej, oraz ustalam, gdzie ma pracować uszczelnienie. Taka krótka lista kontrolna zwykle wystarcza, by uniknąć najdroższego błędu, czyli demontażu gotowej instalacji po wykryciu przecieku.
