Mur oporowy nie jest po prostu grubym murem z betonu albo kamienia. To konstrukcja, która przejmuje parcie gruntu, stabilizuje różnice poziomów i pozwala bezpiecznie ukształtować skarpę, taras lub wykop. W praktyce najwięcej zależy nie od samego materiału, ale od geometrii, odwodnienia i tego, czy projekt uwzględnia realne warunki gruntu.
Trwałość zaczyna się pod ziemią
- Najpierw sprawdź grunt, wodę i różnicę poziomów, dopiero potem dobieraj technologię.
- Do wyboru są m.in. ściany żelbetowe, prefabrykowane, gabionowe i z gruntu zbrojonego.
- Najczęstsze awarie wynikają z braku drenażu, słabego posadowienia i źle zagęszczonej zasypki.
- Przy różnicy poziomów do 2,0 m prosta konstrukcja może wpadać do pierwszej kategorii geotechnicznej, ale tylko w nieskomplikowanych warunkach.
- Przy wykonaniu liczy się kolejność robót: podłoże, fundament, odwodnienie, zasypka i kontrola.
Co robi konstrukcja oporowa i kiedy naprawdę jest potrzebna
Najprościej mówiąc, jej zadaniem jest zatrzymać grunt tam, gdzie naturalnie chciałby się osunąć. W terenie płaskim pomaga odzyskać użyteczną powierzchnię przy podjeździe, ogrodzeniu albo tarasie; na skarpie chroni przed erozją i zsuwaniem się nasypu; przy wykopach zapewnia stateczne ściany robót ziemnych. Nie chodzi więc o sam mur, ale o kontrolę sił działających w gruncie.
Z perspektywy inwestora to rozwiązanie pojawia się najczęściej w trzech sytuacjach: gdy trzeba zatrzymać skarpę, gdy trzeba podeprzeć nasyp przy drodze lub podjeździe oraz gdy trzeba bezpiecznie utrzymać różnicę poziomów przy budynku, garażu albo ogrodzeniu. Dobrze zaprojektowana ściana nie tylko nie pęka, ale też nie przepuszcza wody w sposób przypadkowy i nie przenosi nadmiernych obciążeń na podłoże.
Właśnie dlatego nie zaczynam od estetyki. Najpierw sprawdzam, jak zachowuje się grunt, a dopiero potem wybieram technologię. Z tego punktu widzenia łatwo przejść do porównania rozwiązań, bo każdy typ ma inne mocne strony i ograniczenia.
Jakie typy sprawdzają się w różnych warunkach
Wybór technologii zależy głównie od wysokości, miejsca na budowie, rodzaju gruntu i tego, czy konstrukcja ma wyglądać technicznie, czy bardziej krajobrazowo. Ja zwykle patrzę na to tak: jeśli przestrzeń jest ograniczona, liczy się smukłość; jeśli teren jest mokry, liczy się drenaż; jeśli ważny jest szybki montaż, wygrywa prefabrykacja. Ściana wspornikowa to żelbetowy element pracujący jak wspornik, czyli płyta zakotwiona w fundamencie i przenosząca zginanie.
| Typ | Kiedy ma sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| Żelbetowa wspornikowa | Przy większych obciążeniach i tam, gdzie brakuje miejsca za konstrukcją | Sztywna, trwała, dobrze znosi duże parcie gruntu | Wymaga dobrego projektu, fundamentu i kontroli wykonania |
| Prefabrykowana z elementów typu L | Gdy liczy się tempo robót i powtarzalny efekt | Szybki montaż, przewidywalna jakość, popularna w drogownictwie | Mniej elastyczna przy trudnej geometrii terenu |
| Gabionowa | Przy mniejszych i średnich różnicach poziomów, także w zieleni | Dobrze odprowadza wodę, wygląda naturalnie, tłumi energię przepływu | Zajmuje więcej miejsca, wymaga starannego wypełnienia i ułożenia koszy |
| Z gruntu zbrojonego | Przy długich nasypach i większych odcinkach terenu do ukształtowania | Ekonomiczne na dłuższych odcinkach, dobrze współpracuje z geosyntetykami | Potrzebuje przestrzeni za licem i bardzo dobrej kontroli zasypki |
| Kamienna grawitacyjna | Gdy liczy się prostota i naturalny charakter | Masę bierze z własnego ciężaru, dobrze wpisuje się w otoczenie | Bywa szeroka i ciężka, więc nie nadaje się do każdego układu działki |
Przy naprawdę trudnych warunkach dochodzą rozwiązania kotwione albo palowe, ale to już poziom projektu inżynierskiego, a nie prostego zagospodarowania skarpy. Z praktycznego punktu widzenia najgorszy błąd to wybór technologii „z wyglądu”, bez sprawdzenia, co pod spodem naprawdę pracuje. Żeby wybrać sensownie, trzeba najpierw zrozumieć, od czego naprawdę zależy stateczność.
Od czego zależy stateczność i bezpieczeństwo
Każda taka konstrukcja musi wygrać z trzema przeciwnikami: parciem gruntu, wodą i własną geometrią. Jeśli jeden z tych elementów zostanie źle policzony, całość zaczyna się przesuwać, obracać albo osiadać. Najczęściej nie psuje się sam materiał, tylko układ sił, który go obciąża.
Grunt i woda działają razem
Suchy, zagęszczony grunt zachowuje się inaczej niż grunt nawodniony. Gdy woda wypełni pory w zasypce, rośnie nacisk boczny i znika część tarcia wewnętrznego, czyli oporu, który normalnie pomaga utrzymać stateczność. Dlatego w praktyce ściana oporowa bez drenażu bywa tylko ładnie wyglądającym problemem.
Posadowienie musi przenieść nie tylko ciężar
Fundament nie ma jedynie „trzymać wagi”. Musi jeszcze przeciwdziałać przesuwowi i obrotowi całej konstrukcji. To właśnie tu wychodzi, czy podłoże jest nośne, czy wymaga wzmocnienia, wymiany albo głębszego posadowienia. W słabym gruncie nawet solidny beton nie pomoże, jeśli ściana stanie na podłożu, które samo zaczyna siadać.
Przeczytaj również: Rozpiętość konstrukcji: Klucz do bezpieczeństwa i projektu domu
Obciążenia dodatkowe bywają niedoszacowane
Podjazd, ogrodzenie, samochód, składowany materiał albo fundament sąsiedniego obiektu potrafią znacząco zwiększyć obciążenie naziomu, czyli to, co spoczywa na gruncie za ścianą. W projektach drogowych i przy zabudowie prywatnej to właśnie ten detal często robi różnicę między stabilnym układem a konstrukcją, która po kilku sezonach wymaga naprawy.
W prostych warunkach gruntowych ściany oporowe i rozparcia wykopów przy różnicy poziomów do 2,0 m mogą być kwalifikowane jako pierwszy poziom skomplikowania geotechnicznego. Gdy teren jest nasypowy, nawodniony albo obciążony ruchem czy zabudową, nie traktuję tego jako prostego zadania. To dobry moment, żeby przejść do odwodnienia, bo właśnie tam najczęściej zaczynają się kłopoty.
Dlaczego odwodnienie decyduje o trwałości
Dobre odwodnienie za ścianą usuwa parcie hydrostatyczne, czyli nacisk wywołany przez stojącą wodę. To ważniejsze, niż wielu inwestorów zakłada, bo woda stojąca za licem potrafi generować obciążenie większe niż sam grunt. W praktyce różnica między poprawnym i błędnym drenażem bywa większa niż różnica między tanim a drogim materiałem.
Za ścianą powinny znaleźć się elementy, które naprawdę odprowadzają wodę, a nie tylko „udają” drenaż:
- warstwa filtracyjna z kruszywa o odpowiednim uziarnieniu,
- geowłóknina separacyjna, która ogranicza zamulanie,
- rura perforowana lub drenaż liniowy u podstawy,
- bezpieczny odbiór wody do rowu, kanalizacji deszczowej albo innego pewnego odpływu,
- spadek terenu odprowadzający wodę od korony konstrukcji.
Nie lubię rozwiązań, w których ktoś liczy na to, że „woda sama znajdzie drogę”. Z czasem znajduje, ale zwykle tam, gdzie nie chcemy: w spoinach, za licem, przy fundamencie albo w strefie osłabionego gruntu. Dobrze wykonany drenaż musi mieć ciągłość, dostęp do kontroli i odporność na zamulanie, bo bez tego po kilku sezonach przestaje działać. Z tak przygotowanym zapleczem można dopiero mówić o sensownej kolejności robót.

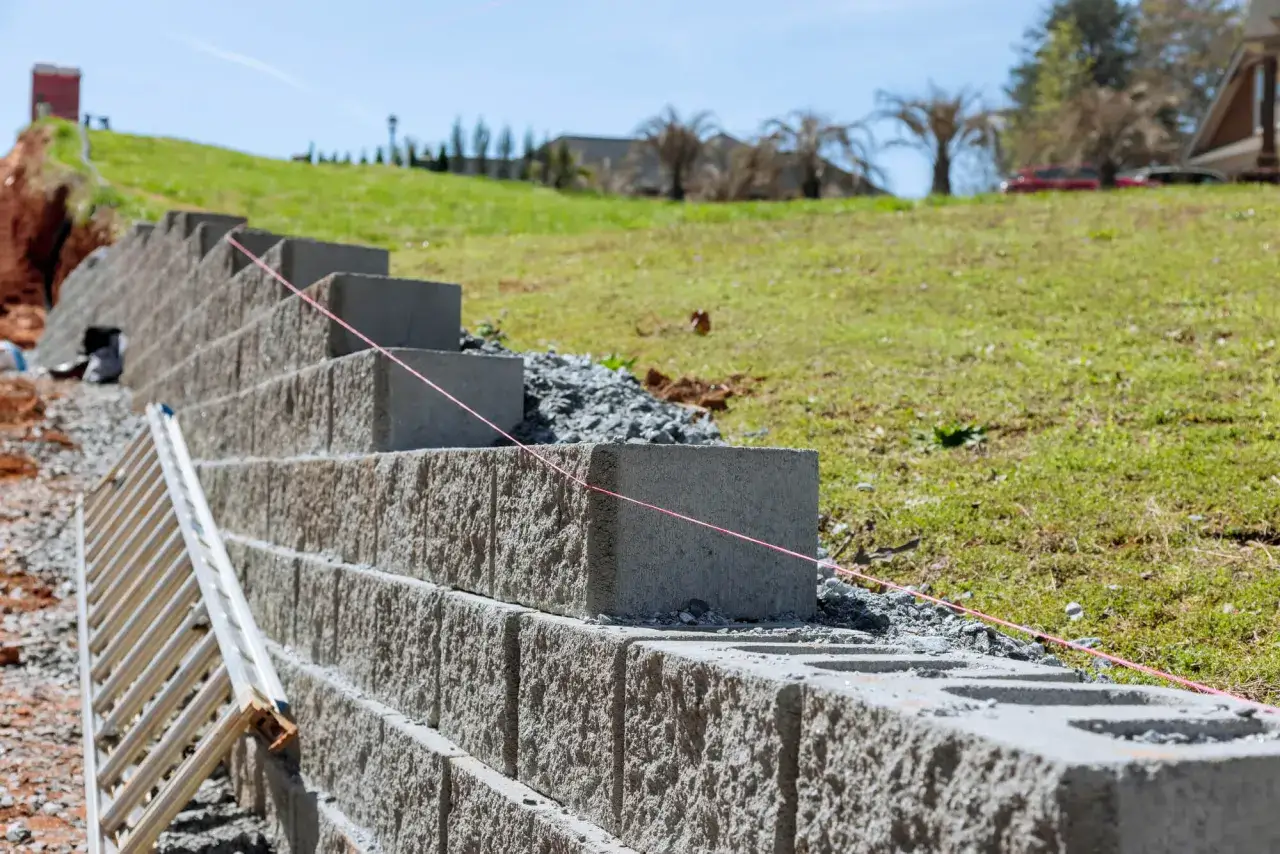

Jak przebiega budowa krok po kroku
Przy takich robotach kolejność ma znaczenie większe niż sam materiał. Nawet dobry projekt można zepsuć, jeśli wykonawca skróci etap przygotowania podłoża albo zasypie konstrukcję zbyt szybko i zbyt ciężko.
- Rozpoznanie gruntu i tyczenie - najpierw sprawdza się warunki geotechniczne, poziom wód i dokładną geometrię terenu.
- Przygotowanie podłoża - usuwa się słabe warstwy, wyrównuje i zagęszcza grunt nośny, a w razie potrzeby robi wymianę lub wzmocnienie.
- Wykonanie fundamentu albo ławy - to etap, który ustala położenie całej konstrukcji; tu nie ma miejsca na przypadkowe odchyłki.
- Montaż elementów nośnych - przy prefabrykatach ustawia się je bardzo precyzyjnie, a przy ścianach żelbetowych prowadzi zbrojenie i betonowanie zgodnie z projektem.
- Zasypka i zagęszczanie - grunt układa się warstwami, zwykle po 20-40 cm, i zagęszcza zgodnie z zaleceniami projektu; pierwsze warstwy robią największą różnicę dla późniejszej pracy ściany.
- Włączenie drenażu - odpływ musi być drożny od pierwszego dnia, a nie „dopisany” na końcu jako formalność.
W praktyce największą dyscyplinę trzeba zachować właśnie przy zasypce. Ciężki sprzęt podjeżdżający zbyt blisko świeżej konstrukcji, zbyt gruba warstwa gruntu albo brak kontroli zagęszczenia potrafią zrobić więcej szkody niż sam błąd w doborze materiału. Po takim etapie przychodzi czas na formalności i kontrolę, bo to one zamykają cały proces.
Formalności, odbiór i najczęstsze błędy
W polskich realiach nie da się uczciwie doradzić jednego, uniwersalnego trybu formalnego dla każdego przypadku. Inaczej wygląda ściana przy prywatnym ogrodzie, inaczej przy drodze, a jeszcze inaczej przy obiekcie przemysłowym albo w trudnym gruncie. Dlatego zawsze zaczynam od pytania, czy to jest tylko element zagospodarowania terenu, czy już pełnoprawny obiekt wymagający projektu konstrukcyjnego i geotechnicznego.
Najczęstsze błędy są zaskakująco powtarzalne:
| Błąd | Skutek | Co zrobić lepiej |
|---|---|---|
| Brak rozpoznania gruntu | Źle dobrane posadowienie i ryzyko osiadań | Zrobić badanie geotechniczne przed projektem |
| Pomijanie odwodnienia | Wzrost parcia wody i odkształcenia | Zaprojektować ciągły drenaż z pewnym odpływem |
| Zbyt słaba zasypka | Utrata stateczności i lokalne zapadnięcia | Używać materiału zgodnego z projektem i zagęszczać warstwowo |
| Przewymiarowanie „na oko” lub zbyt mały wymiar | Niepotrzebny koszt albo niedostateczna nośność | Oprzeć decyzję na obliczeniach, nie na intuicji |
| Obciążenie korony bez sprawdzenia | Obrót, przesuw lub pęknięcia | Uwzględnić podjazd, ogrodzenie, składowanie i ruch pojazdów |
Jeżeli miałbym wskazać jedną rzecz, która najczęściej rozdziela udaną realizację od problemu po kilku latach, to jest nią właśnie połączenie: badanie gruntu, sensowne odwodnienie i uczciwa kontrola wykonania. Bez tego nawet estetyczna ściana oporowa potrafi okazać się konstrukcją tylko pozornie stabilną, a to już prowadzi prosto do ostatniej, praktycznej części tej historii.
Detale, które najczęściej rozstrzygają o sukcesie
Gdybym miał zamówić taką konstrukcję dla własnej inwestycji, nie zaczynałbym od koloru licówki ani od katalogu producenta. Najpierw patrzyłbym na wodę, grunt i miejsce na zasypkę, bo to one decydują, czy rozwiązanie będzie spokojnie pracować przez lata. Jeśli teren jest mokry, wygrywa system, który dobrze odprowadza wodę; jeśli przestrzeń jest ograniczona, potrzebna jest konstrukcja smuklejsza i mocniej policzona; jeśli ważny jest wygląd, można iść w gabiony lub kamień, ale tylko wtedy, gdy całość nadal spełnia wymagania techniczne.
Najlepsza ściana oporowa to nie ta, która wygląda najciężej, lecz ta, która ma właściwy układ warstw, stabilne posadowienie i drożny odpływ. Jeżeli wykonawca dużo mówi o estetyce, a mało o odwodnieniu, zagęszczeniu i obciążeniach naziomu, traktuję to jako sygnał ostrzegawczy. W budownictwie właśnie takie detale najczęściej decydują o tym, czy konstrukcja jest po prostu poprawna, czy naprawdę dobra.
