Ten artykuł dostarczy kompleksowych, technicznych i praktycznych informacji na temat wymiarów strzemion zbrojeniowych stosowanych w ławach fundamentowych, odpowiadając na kluczowe pytania dotyczące ich średnicy, rozstawu i sposobu doboru, co jest niezbędne dla każdego inwestora lub wykonawcy dbającego o stabilność konstrukcji.
Kluczowe wymiary strzemion fundamentowych, które zapewnią stabilność Twojej konstrukcji
- Wymiary strzemion zawsze określa projekt budowlany, będący nadrzędnym źródłem informacji.
- Standardowa średnica prętów na strzemiona to Ø6 mm lub Ø8 mm, zależnie od obciążeń.
- Typowy rozstaw strzemion w ławie fundamentowej wynosi od 30 do 50 cm, z zagęszczeniem w strefach krytycznych.
- Wymiar strzemienia oblicza się na podstawie wymiarów ławy i wymaganej otuliny betonowej, która musi wynosić minimum 5 cm.
- Strzemiona wykonuje się ze stali żebrowanej klasy A-IIIN (np. B500W) dla zapewnienia odpowiedniej przyczepności.
Strzemiona w fundamencie cichy bohater stabilności Twojego domu
Fundament to podstawa każdej budowli, a jego stabilność w dużej mierze zależy od prawidłowo wykonanego zbrojenia. W tym zbrojeniu kluczową rolę odgrywają strzemiona. Choć często niedoceniane, są one niezbędnym elementem, który zapewnia wytrzymałość i trwałość konstrukcji fundamentowej. Sam beton, choć mocny na ściskanie, jest materiałem kruchym i słabo radzi sobie z siłami rozciągającymi oraz ścinającymi. To właśnie stal zbrojeniowa, w tym strzemiona, kompensuje te niedostatki, tworząc spójny i odporny system.
Czym są strzemiona i dlaczego sam beton to za mało?
Strzemiona to nic innego jak zamknięte kształtki wykonane z prętów zbrojeniowych, które otaczają główne, podłużne pręty tworzące szkielet zbrojenia ławy fundamentowej. Działają one jak swoista "rama", która spaja i usztywnia całą konstrukcję. Bez nich, pręty główne mogłyby się swobodnie uginać pod wpływem obciążeń, a fundament byłby znacznie bardziej podatny na pękanie i uszkodzenia, zwłaszcza pod wpływem sił rozciągających i ścinających, które są nieuniknione w gruncie.
Kluczowe funkcje strzemion: więcej niż tylko "ramka" na pręty
Rola strzemion wykracza daleko poza samo utrzymywanie prętów w ryzach. Ich kluczowe funkcje to:
- Utrzymywanie prętów zbrojenia głównego we właściwej pozycji: Strzemiona zapewniają, że pręty podłużne pozostają tam, gdzie powinny być zarówno podczas zalewania fundamentu betonem, jak i przez cały okres jego użytkowania. Zapobiega to ich przesuwaniu się i deformacji.
- Zapobieganie "wyboczeniu" prętów: Pod wpływem dużych obciążeń ściskających, długie pręty zbrojenia mogą się "wyboczyć", czyli wygiąć na boki. Strzemiona działają jak poprzeczne podpory, które temu zapobiegają, zachowując integralność zbrojenia.
- Przenoszenie sił ścinających: To jedna z najważniejszych funkcji strzemion. Siły ścinające, które działają na fundament, mogą prowadzić do jego pękania. Strzemiona, dzięki swojej konstrukcji i rozmieszczeniu, efektywnie przenoszą te siły, zapewniając stabilność i wytrzymałość ławy fundamentowej.
Zrozumienie tych funkcji jest kluczowe, aby docenić znaczenie prawidłowego wykonania zbrojenia z użyciem odpowiednich strzemion.
Wymiary strzemion fundamentowych: od czego zależą i gdzie szukać informacji?
Wielu inwestorów i wykonawców zastanawia się, jakie dokładnie wymiary powinny mieć strzemiona fundamentowe. Należy jednak podkreślić, że nie ma jednej, uniwersalnej odpowiedzi na to pytanie. Wymiary te są ściśle powiązane z konkretnym projektem i warunkami budowlanymi, a ich dobór wymaga wiedzy inżynierskiej. Ignorowanie zaleceń projektowych może prowadzić do poważnych konsekwencji, zarówno w postaci osłabienia konstrukcji, jak i problemów prawnych.
Projekt budowlany: Twoje jedyne wiążące źródło prawdy
Podstawowym dokumentem określającym wszystkie parametry zbrojenia, w tym wymiary, średnicę i rozstaw strzemion fundamentowych, jest projekt budowlany (część konstrukcyjna). To właśnie projektant, posiadając odpowiednią wiedzę i narzędzia, oblicza wymagane parametry zbrojenia. Uwzględnia przy tym takie czynniki jak rodzaj gruntu, przewidywane obciążenia na fundament, warunki wodne oraz lokalne przepisy budowlane. Projektant jest osobą odpowiedzialną za bezpieczeństwo konstrukcji, dlatego jego wytyczne są nadrzędne. Wszelkie odstępstwa od projektu muszą być konsultowane i akceptowane przez inżyniera konstruktora.
Co, jeśli w projekcie brakuje szczegółów? Ogólne zasady sztuki budowlanej
Zdarza się, że projekt budowlany bywa niekompletny lub zawiera jedynie ogólne wytyczne dotyczące zbrojenia. W takich sytuacjach, jako uzupełnienie wiedzy, można sięgnąć po ogólnie przyjęte zasady sztuki budowlanej i normy branżowe. Należy jednak pamiętać, że poleganie wyłącznie na takich ogólnych zasadach, bez indywidualnej analizy i konsultacji z wykwalifikowanym inżynierem konstruktorem, jest ryzykowne. Każdy budynek jest inny i wymaga indywidualnego podejścia, a standardowe rozwiązania mogą okazać się niewystarczające dla zapewnienia optymalnego bezpieczeństwa i trwałości konstrukcji.
Trzy kluczowe parametry strzemion, które musisz znać
Aby w pełni zrozumieć, jak dobierać strzemiona i jakie mają znaczenie dla konstrukcji, należy poznać trzy podstawowe parametry, które decydują o ich funkcjonalności i wytrzymałości. Są to średnica pręta, rozstaw między strzemionami oraz ich wymiary zewnętrzne, które są ściśle powiązane z otuliną betonową.
Średnica pręta: kiedy wystarczy Ø6 mm, a kiedy potrzebujesz Ø8 mm?
W budownictwie jednorodzinnym najczęściej stosuje się strzemiona wykonane z prętów stalowych żebrowanych. Standardem są średnice 6 mm lub 8 mm. Wybór konkretnej średnicy zależy głównie od przewidywanych obciążeń działających na fundament oraz od warunków gruntowych. Średnica 6 mm jest zazwyczaj wystarczająca w typowych, stabilnych warunkach. Natomiast, gdy mamy do czynienia z większymi obciążeniami (np. w przypadku budynków wielokondygnacyjnych lub specyficznej konstrukcji dachu) lub gdy warunki gruntowe są mniej korzystne (np. słabe grunty, wysoki poziom wód gruntowych), konieczne może być zastosowanie strzemion wykonanych z prętów o większej średnicy 8 mm. Większa średnica pręta oznacza oczywiście większą wytrzymałość i zdolność do przenoszenia większych sił.
Rozstaw strzemion: co ile centymetrów układać zbrojenie poprzeczne?

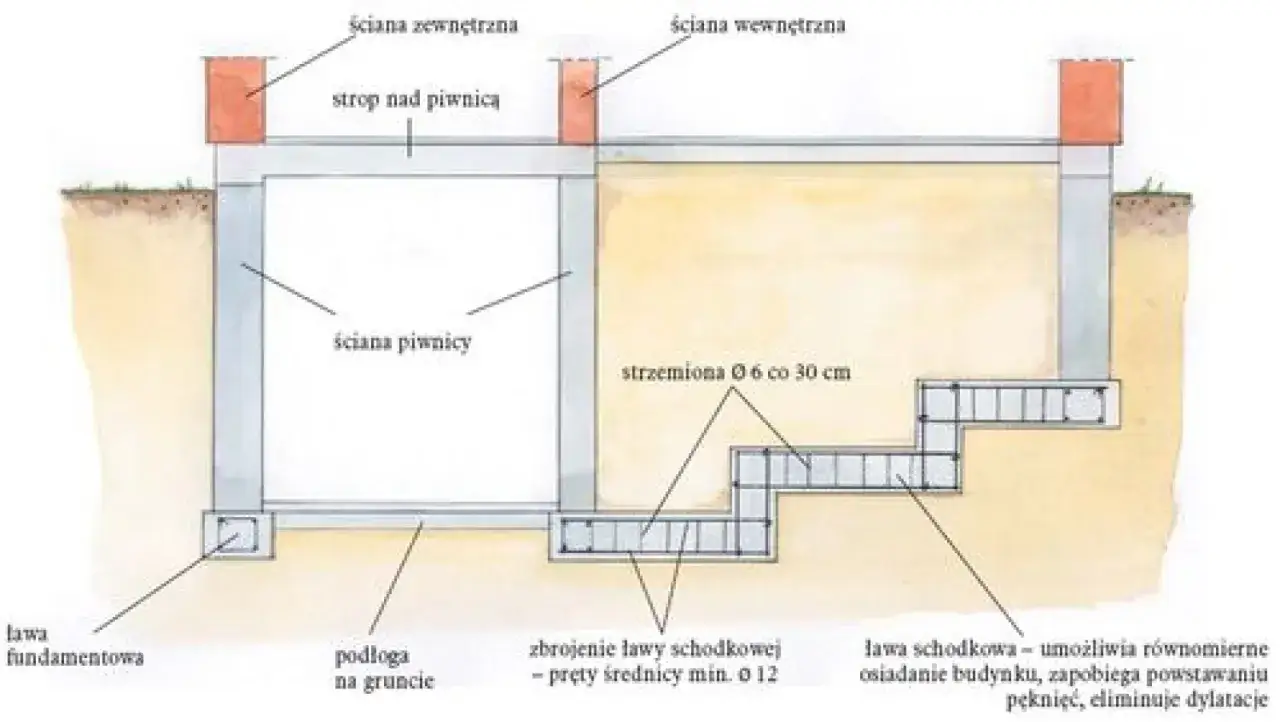

Rozstaw strzemion, czyli odległość między poszczególnymi elementami zbrojenia poprzecznego, jest kolejnym kluczowym parametrem. Standardowy rozstaw w ławach fundamentowych mieści się zazwyczaj w przedziale od 30 cm do 50 cm. W praktyce, na budowach domów jednorodzinnych, często przyjmuje się rozstaw co 30-40 cm jako optymalny kompromis między bezpieczeństwem a ekonomią. Należy jednak pamiętać, że w miejscach szczególnie narażonych na koncentrację naprężeń, takich jak narożniki ławy, czy miejsca, w których fundament przenosi obciążenia punktowe (np. pod słupami), rozstaw strzemion powinien być znacznie mniejszy, czyli zagęszczony. Zwiększa to odporność fundamentu na siły ścinające w tych newralgicznych punktach.
Wymiar zewnętrzny strzemienia: jak go obliczyć i dlaczego otulina jest tak ważna?

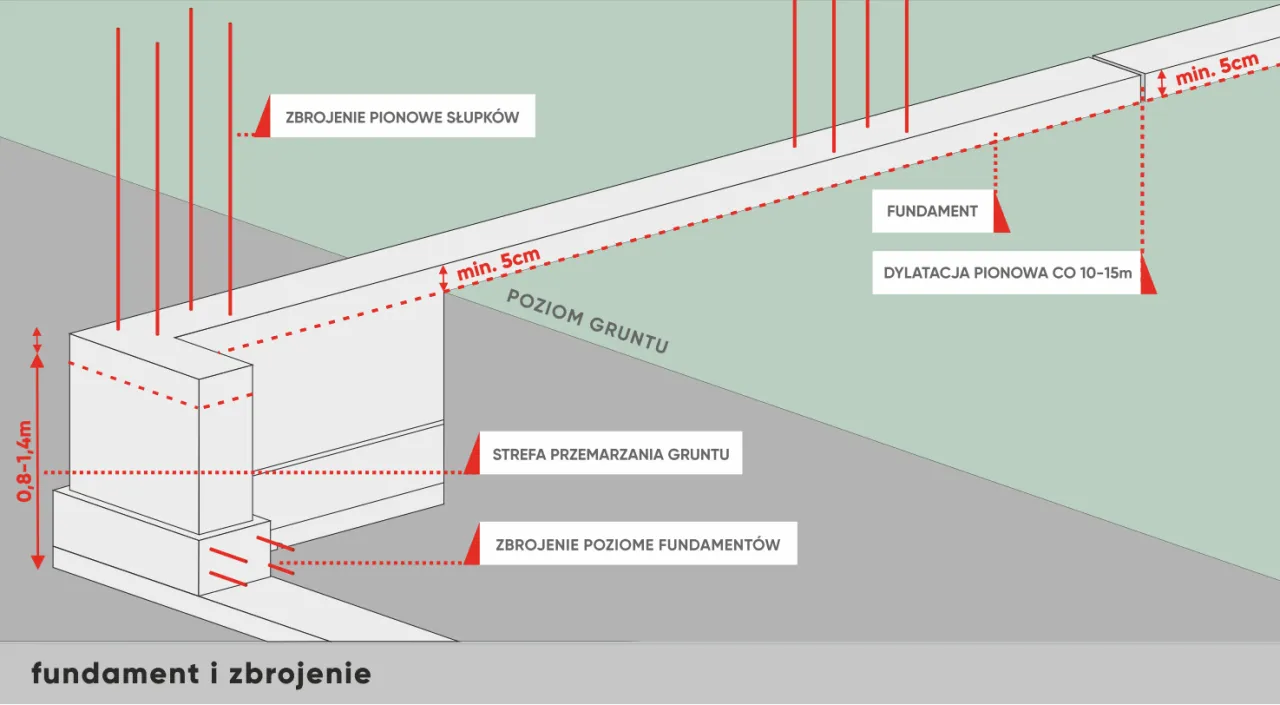

Wymiar zewnętrzny strzemienia jest bezpośrednio zależny od wymiarów samej ławy fundamentowej oraz od grubości otuliny betonowej. Otulina to warstwa betonu, która otacza zbrojenie ze wszystkich stron. Jej podstawową funkcją jest ochrona prętów stalowych przed korozją, ogniem oraz uszkodzeniami mechanicznymi. Wymagania normowe określają minimalną grubość otuliny dla ław fundamentowych na poziomie 5 cm. Oznacza to, że aby obliczyć wymiar zewnętrzny strzemienia, należy od szerokości i wysokości ławy odjąć dwukrotność wymaganej otuliny. Na przykład, dla ławy o szerokości 60 cm i wysokości 40 cm, wymiar zewnętrzny strzemienia powinien wynosić około 50 cm (60 cm - 2x5 cm) na 30 cm (40 cm - 2x5 cm). Prawidłowa otulina jest kluczowa dla trwałości fundamentu; zbyt mała naraża stal na rdzę, a zbyt duża może osłabić efektywny przekrój zbrojenia i zmniejszyć jego nośność.
Praktyczny przykład: Jak dobrać strzemiona do typowej ławy 60x40 cm?
Aby lepiej zilustrować teoretyczne zasady doboru strzemion, przeanalizujmy praktyczny przykład. Załóżmy, że projektujemy zbrojenie dla typowej ławy fundamentowej o wymiarach zewnętrznych 60 cm szerokości i 40 cm wysokości. Proces doboru strzemion przebiega w kilku krokach.
Krok 1: Analiza wymiarów ławy fundamentowej
Pierwszym krokiem jest dokładne określenie wymiarów ławy, dla której projektujemy zbrojenie. W naszym przykładzie są to 60 cm szerokości i 40 cm wysokości. Te wartości stanowią punkt wyjścia do dalszych obliczeń i determinują wielkość potrzebnych strzemion.
Krok 2: Obliczanie wymiaru strzemienia z uwzględnieniem 5 cm otuliny
Następnie musimy uwzględnić wymaganą otulinę betonową, która dla ław fundamentowych wynosi minimum 5 cm z każdej strony. Obliczamy wymiary wewnętrzne przestrzeni, którą ma wypełnić beton, a następnie wymiary zewnętrzne strzemienia:
- Szerokość strzemienia = szerokość ławy - 2 * otulina = 60 cm - 2 * 5 cm = 50 cm.
- Wysokość strzemienia = wysokość ławy - 2 * otulina = 40 cm - 2 * 5 cm = 30 cm.
Wniosek jest taki, że dla ławy o wymiarach 60x40 cm, strzemię powinno mieć wymiar zewnętrzny około 50x30 cm. Warto zauważyć, że najpopularniejsze, gotowe wymiary strzemion dostępne w sprzedaży to często 25x25 cm lub 30x25 cm. W naszym przypadku potrzebne byłyby więc strzemiona niestandardowe lub wykonane na zamówienie, co podkreśla wagę indywidualnego podejścia do projektu.
Krok 3: Dobór standardowej średnicy i rozstawu
Zakładając, że warunki gruntowe są typowe i nie przewidujemy ekstremalnych obciążeń, możemy zastosować standardową średnicę pręta na strzemiona, czyli Ø6 mm. Jeśli jednak projektant zaleciłby inaczej, np. ze względu na słabszy grunt, należałoby zastosować Ø8 mm. Co do rozstawu, dla ławy 60x40 cm, typowy rozstaw co 30-40 cm będzie odpowiedni dla większości przypadków. W miejscach krytycznych, np. na narożnikach, rozstaw ten należy zagęścić do około 15-20 cm. Pamiętajmy jednak, że ostateczny wybór średnicy i rozstawu zawsze powinien być zgodny z projektem budowlanym lub skonsultowany z konstruktorem.
Materiał ma znaczenie: jaka stal jest najlepsza na strzemiona?
Wybór odpowiedniego materiału na strzemiona jest równie ważny, jak precyzyjne określenie ich wymiarów. To od jakości stali zależy, czy zbrojenie będzie w stanie efektywnie przenosić obciążenia i zapewnić długowieczność konstrukcji. Nie wszystkie rodzaje stali nadają się do tego celu, a specyficzne właściwości materiału mają kluczowe znaczenie dla jego współpracy z betonem.
Stal żebrowana klasy A-IIIN dlaczego to standard w budownictwie?
Strzemiona, podobnie jak pozostałe elementy zbrojenia, wykonuje się ze stali zbrojeniowej. W Polsce standardem jest stal klasy A-IIIN, często oznaczana jako B500W. Jest to stal o odpowiedniej wytrzymałości na rozciąganie, która jest niezbędna do przenoszenia naprężeń w betonie. Kluczowe jest również to, że strzemiona wykonuje się z prętów żebrowanych. Żebra te, w przeciwieństwie do gładkich prętów, zapewniają znacznie lepszą przyczepność do betonu. Ta silna więź między stalą a betonem jest fundamentem efektywnego działania zbrojenia pozwala na równomierne rozłożenie obciążeń i zapobiega ślizganiu się prętów w betonie.
Gotowe strzemiona vs. gięcie na budowie co się bardziej opłaca?
Na rynku dostępne są zarówno gotowe strzemiona, produkowane fabrycznie, jak i możliwość gięcia prętów na budowie. Gotowe strzemiona oferują przede wszystkim gwarancję precyzyjnych wymiarów i powtarzalności, co przekłada się na wyższą jakość wykonania. Ich stosowanie skraca również czas pracy na budowie i minimalizuje ilość odpadów materiałowych. Z drugiej strony, gięcie na budowie daje większą elastyczność, pozwalając na natychmiastowe dostosowanie wymiarów do specyficznych potrzeb projektu, zwłaszcza w przypadku nietypowych kształtów ław. Decyzja o wyborze między gotowymi strzemionami a gięciem na miejscu powinna być podjęta po analizie kosztów, dostępności materiałów, harmonogramu prac oraz wymagań jakościowych projektu.
Najczęstsze błędy przy montażu strzemion fundamentowych jak ich unikać?
Nawet najlepszy projekt i wysokiej jakości materiały mogą okazać się niewystarczające, jeśli podczas montażu zbrojenia popełnione zostaną błędy. Niestety, przy pracy ze strzemionami fundamentowymi zdarzają się one nierzadko, a ich konsekwencje mogą być poważne. Świadomość najczęstszych pułapek i wiedza, jak ich unikać, to klucz do prawidłowego wykonania fundamentu.
Błąd nr 1: Niewłaściwa lub brakująca otulina betonowa
To jeden z najpoważniejszych błędów, który może zniweczyć całą pracę. Zbyt mała otulina betonowa (poniżej 5 cm) naraża stal zbrojeniową na kontakt z wilgocią, co prowadzi do jej korozji. Zardzewiałe pręty tracą swoją wytrzymałość, a proces ten może doprowadzić do pękania betonu i osłabienia całego fundamentu. Z kolei zbyt duża otulina, choć może wydawać się bezpieczna, zmniejsza efektywny przekrój zbrojenia, co może być problematyczne przy przenoszeniu dużych obciążeń. Aby zapewnić prawidłową otulinę, należy stosować odpowiednie podkładki dystansowe, które utrzymują zbrojenie w odpowiedniej odległości od szalunku.
Błąd nr 2: Zbyt rzadki rozstaw i brak zagęszczenia w narożnikach
Kolejnym częstym błędem jest stosowanie zbyt dużego rozstawu między strzemionami, zwłaszcza w miejscach, gdzie jest to krytyczne. Jak wspomniano wcześniej, w narożnikach, pod słupami czy w miejscach przenoszenia dużych obciążeń, siły ścinające są największe. Zastosowanie zbyt rzadkiego rozstawu strzemion w tych obszarach uniemożliwia prawidłowe przenoszenie tych sił, co może skutkować powstawaniem pęknięć i deformacją fundamentu. Zawsze należy przestrzegać zaleceń projektowych dotyczących rozstawu, a w razie wątpliwości, zagęścić zbrojenie w strefach krytycznych.
Błąd nr 3: Stosowanie brudnej lub skorodowanej stali
Stal zbrojeniowa musi być czysta i wolna od wszelkich zanieczyszczeń, takich jak rdza, smary, farby czy resztki betonu. Zanieczyszczenia te znacząco obniżają przyczepność stali do betonu. Brak odpowiedniej przyczepności oznacza, że stal nie może efektywnie współpracować z betonem, co osłabia całe zbrojenie. Przed użyciem prętów należy upewnić się, że są one czyste. Lekka, powierzchniowa rdza na świeżo zakupionej stali jest zazwyczaj akceptowalna, ale głęboka, łuszcząca się rdza lub inne zanieczyszczenia dyskwalifikują stal do użycia.
Czy wymiary strzemion zawsze muszą być identyczne na całej długości fundamentu?
Odpowiedź na to pytanie brzmi: niekoniecznie. Chociaż często stosuje się jednolite strzemiona na całej długości ławy fundamentowej, istnieją sytuacje, w których projektant może zalecić zróżnicowanie ich parametrów. Jest to podyktowane potrzebą dopasowania zbrojenia do specyficznych warunków obciążeniowych i gruntowych w różnych częściach fundamentu.
Zagęszczanie zbrojenia w strefach krytycznych: pod słupami i w narożach
Jak już wielokrotnie podkreślano, w miejscach, gdzie występują największe koncentracje naprężeń, konieczne jest zastosowanie mocniejszego zbrojenia. Dotyczy to przede wszystkim stref pod słupami, które przenoszą skoncentrowane obciążenia z konstrukcji budynku, oraz narożników ławy, które są narażone na skomplikowane układy sił. W takich miejscach projektant może zalecić zmniejszenie rozstawu strzemion, co oznacza ich większą liczbę na danej długości, lub zastosowanie strzemion wykonanych z prętów o większej średnicy. Celem jest zapewnienie odpowiedniej wytrzymałości na ścinanie i zginanie w tych newralgicznych punktach.
Przeczytaj również: Czym zasypać fundamenty wewnątrz? Wybierz mądrze!
Różnicowanie parametrów w zależności od warunków gruntowych
Warunki gruntowe mogą być bardzo zróżnicowane nawet na niewielkiej powierzchni budowy. Jeśli wzdłuż planowanej ławy fundamentowej występują grunty o różnej nośności lub stabilności, projektant może zdecydować o zróżnicowaniu parametrów zbrojenia. Na przykład, w miejscach, gdzie grunt jest słabszy lub bardziej podatny na osiadanie, może zaprojektować mocniejsze zbrojenie zastosować strzemiona o większej średnicy pręta lub gęstszym rozstawie. Taka modyfikacja ma na celu równomierne rozłożenie obciążeń przenoszonych przez fundament i zapobieganie nierównomiernemu osiadaniu budynku, które mogłoby prowadzić do uszkodzeń konstrukcji.
